2 Bedienung des PD 340 Durchflussmessers

Der Durchflussmesser hat drei Ausgänge und einen Eingang, deren Funktionen nachfolgend kurz
beschrieben sind. Für eine detailliertere Beschreibung lesen Sie bitte das Handbuch 502010 zum
PD 340.
2.1

Verwendung des Ausgang 1

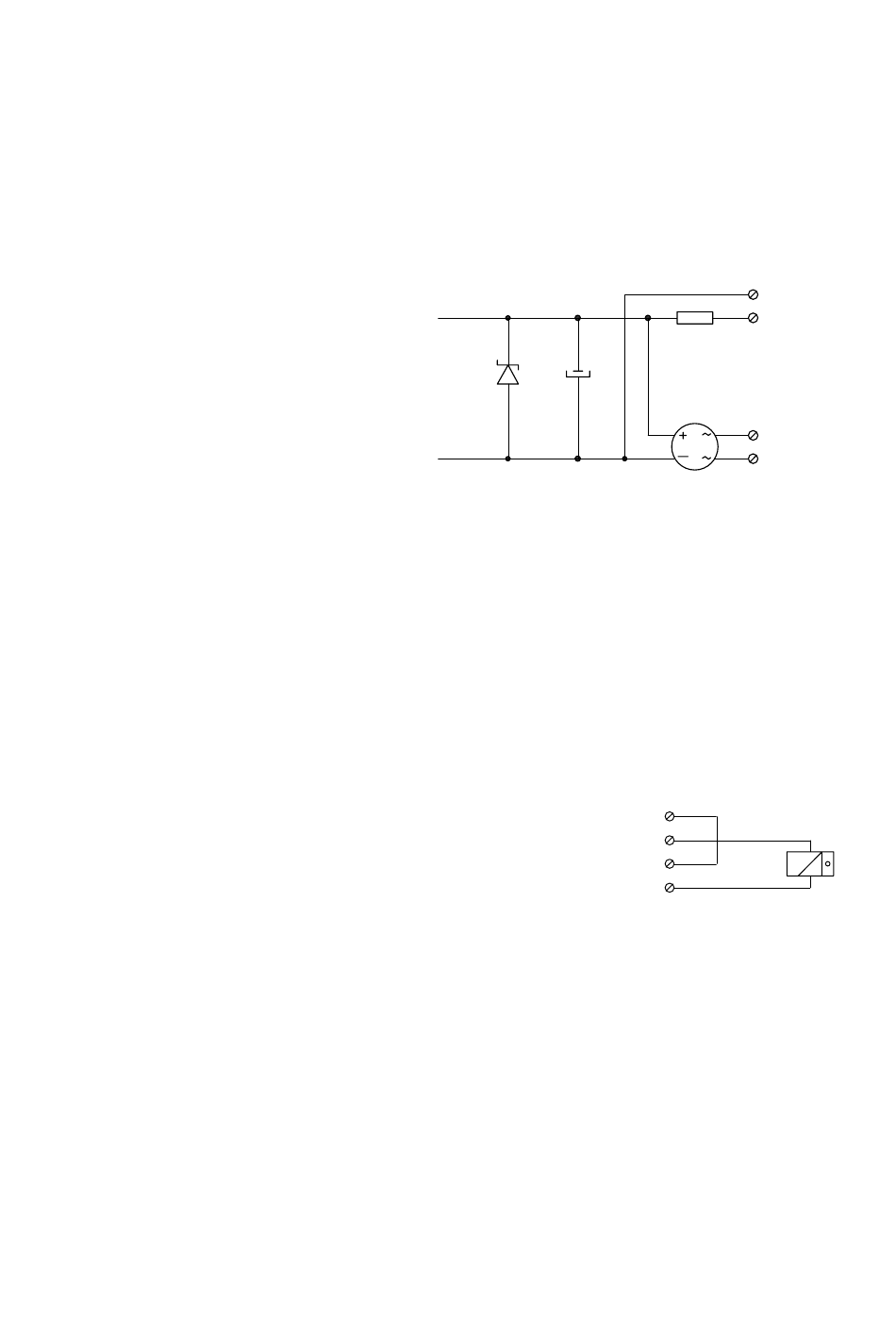

An Ausgang 1 der Anschlussplatine be-
findet sich eine Spannungsversorgung,
die eine externe Zählerschaltung, ein
Relais oder Geräte mit Stromschnittstel-
le (4-20mA) versorgen kann. Die Span-
nung am Ausgang variiert typischerwei-
se zwischen 20 and 40 V DC, abhängig
von der Versorgungsspannung des PD
340.
2.2

Verwendung des Ausgang 2

Das Impulssignal des Ausgang 2 hat eine Pulsbreite von 40 ms, die Frequenz kann dabei zwi-
schen 0 und 10 Hz variieren.
Anschluss eines elektromechanischen Zählers an Ausgang 2:
Zähler-Spezifikation
Versorgungsspannung:
Leistungsaufnahme:
Zähler-Frequenz:
ON-time:
OFF-time:
2.3

Verwendung des Ausgang 3

Der Durchflussmesser in der Standardversion erzeugt am Ausgang 3 Pulse mit einem Tastver-
hältnis von 50 - 50 % und einer stufenlos verstellbaren Frequenz von 0 bis 1000 Hz. Der Aus-
gang benötigt eine Spannungsversorgung (z.B. kann Ausgang 1 benutzt werden).
Der Durchflussmesser in der Extended Version erzeugt entweder Pulse am Ausgang 3 mit einem
Tastverhältnis von 50 - 50 % und einer stufenlos verstellbaren Frequenz von 0 bis 1000 Hz oder
ein 4 - 20 mA Stromsignal. Der Ausgang benötigt eine Spannungsversorgung (z.B. kann auch
hier Ausgang 1 benutzt werden).
Manual
D
zener
51 V
20-40 VDC
max. 2.5 W
min. 10 Hz
typ. 40 ms
min. 60 ms
Flow Transmitter Installation Guide
R
PTC
Bridge circuit
FLOW TRANSMITTER
+
5
OUTPUT 1
-
6
+
3
OUTPUT 2
-
4
550 717 01
6-
OUTPUT 1
5+
2
Power
input
1
550 620 01
COUNTER
550 621 01
