1 Installation des Messgerätes
1.1 Auswahl des besten Platzes für den PD 340 im Rohrleitungssystem
Der Durchflussmesser sollte innerhalb des Rohrleitungssystems so installiert werden, dass der
Messkopf immer mit Flüssigkeit gefüllt ist, da der PD 340 bei einem leeren Messrohr einen gerin-
gen Durchfluss vortäuschen kann. Wird das Rohrleitungssystem durch starke Vibrationen er-
schüttert, verursacht durch z. B. Resonanz der Pumpen oder durch pulsierenden Druck - mögli-
cherweise in Verbindung mit einem Homogenisierer oder einer Druckpumpe - so ist eine Dämp-
fung der Vibrationen erforderlich bzw. das Messgerät muss an einer Stelle eingebaut werden, an
der weniger Erschütterungen stattfinden. Wenn die Flüssigkeit gasförmige Bestandteile (z.B. Luft)
beinhalten kann, so muss vor dem Durchflussmesser ein Gasabscheider installiert werden.

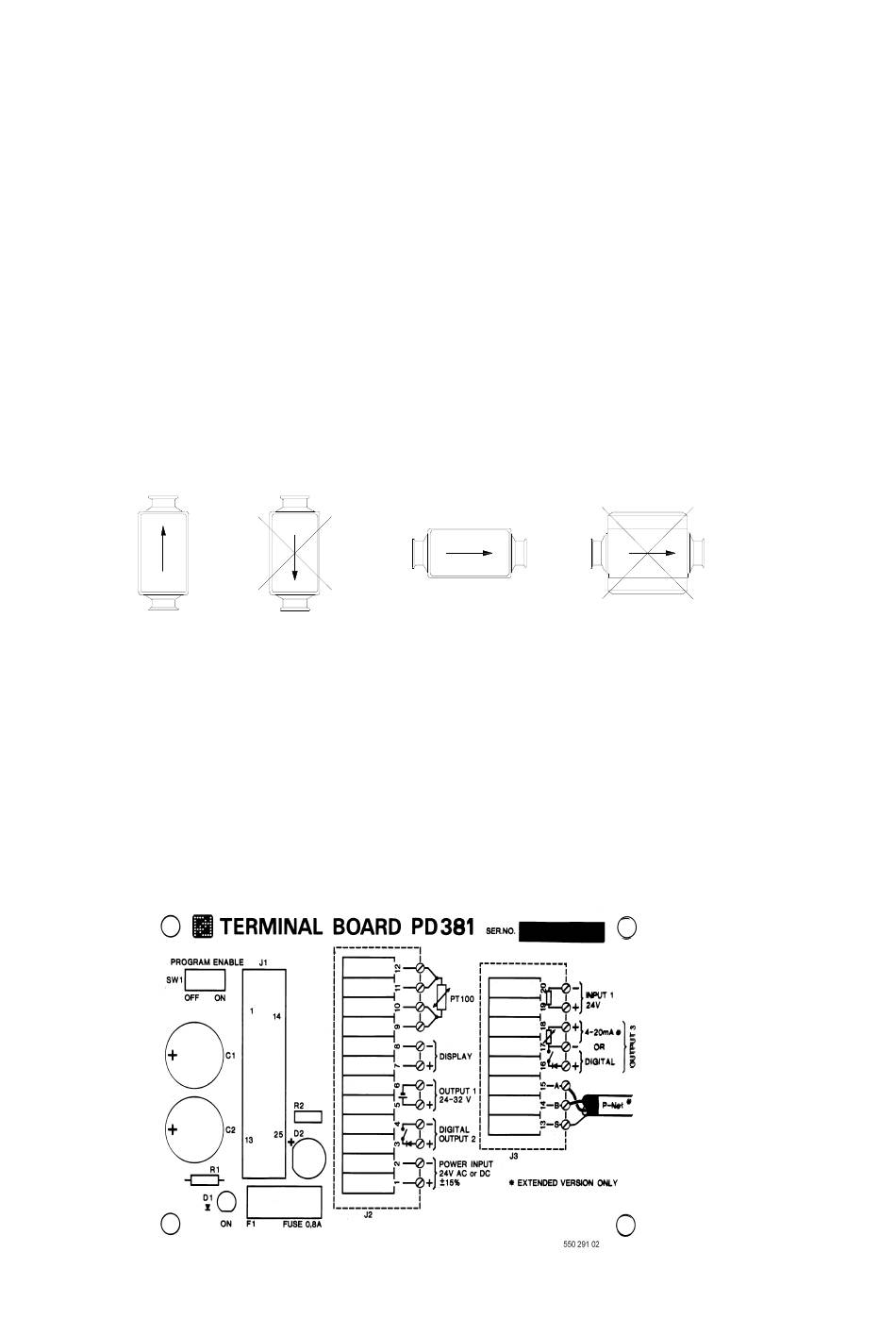

Der Durchflussmesser kann sowohl horizontal als auch vertikal montiert sein, dabei darf jedoch
im Messkopf keine Luft eingeschlossen werden. Ein Pfeil auf dem Messkopf zeigt die positive
Durchflussrichtung an.
Vertical mounting
Um optimale Voraussetzungen für präzise Messungen zu schaffen, sollte vor und nach dem
Durchflussmesser eine gerade Rohrstrecke mit mindestens 3-fachem Rohrdurchmesser einge-
baut werden.
1.2
Energieversorgung
Die nachfolgende Abbildung zeigt die Anschlussplatine mit allen elektrischen Anschlüssen des
Durchflussmessers.
4/10
Flow Transmitter Installation Guide
Horizontal mounting
(seen from one side)
550 626 01
