Der Durchflussmesser benötigt 24 V DC oder 24 V AC.
Wenn die Leitfähigkeit der Flüssigkeit unter 5 µS/cm liegt, kann eine Durchflussmessung immer
noch möglich sein. Um dies zu versuchen, sollte der Durchflussmesser an eine eigene Gleich-
stromversorgung angeschlossen und der -24 V DC Anschluss mit dem Rohrleitungssystem ver-
bunden werden. Dies erhöht die Empfindlichkeit und eine Durchflussmessung kann trotz niedri-
ger Leitfähigkeit stattfinden.
Der Durchflussmesser sollte immer in Betrieb sein, was die Kondensation von Feuchtigkeit in der
Elektronik verhindert.
Stromversorgung AC (50/60 Hz) oder DC:
Sicherung (träge):
Leistungsaufnahme:
1.3

Anschluss einer PD 210 Anzeigeeinheit

Verbinden Sie die zwei Anschlüsse auf der Rückseite der PD 210 Anzeigeeinheit direkt mit dem
Durchflussmesser mit einer bis zu 100 m langen Zweidrahtleitung. Die Leitung muss an den
Klemmkasten mit Anschluss 7 (plus) und 8 (minus) verbunden werden.
Die elektrische Störempfindlichkeit wird bei Verwendung eines abgeschirmten Kabels verbessert
- dies ist vor allem dann sinnvoll, wenn Sie ein langes Kabel einsetzen. Die Abschirmung muss
mit Anschluss 8 am Klemmkasten verbunden werden, jedoch nicht mit dem PD 210 Display.
1.4

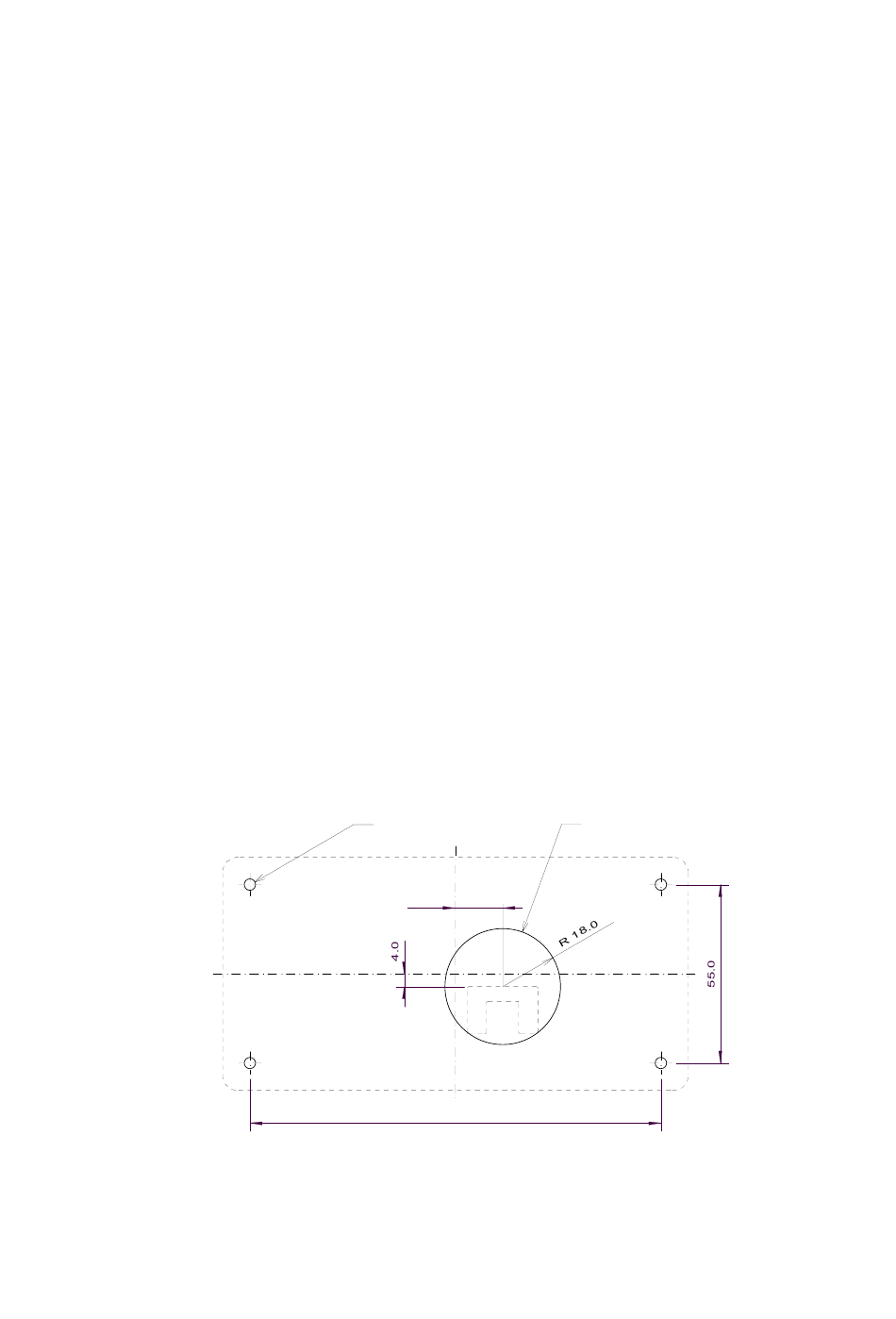

Einbau des PD 210

Der PD 210 ist für eine Panel-Montage konzipiert.
Anmerkung: Bitte beachten Sie , dass die M3 Schraubenlöcher maximal 4 mm tief sind. Die ver-
wendeten Schrauben dürfen keinesfalls tiefer eingedreht werden, um das Display nicht
zu beschädigen.
Manual
nom.
min.
max.
max.
4 holes
for M3 screw
14.6
127.0
Flow Transmitter Installation Guide
24.0 V
20.0 V
28.0 V
0.8 A
6.0 W
Cut-out section
in panel
for connections
5 50 6 19 01
550 717 01
