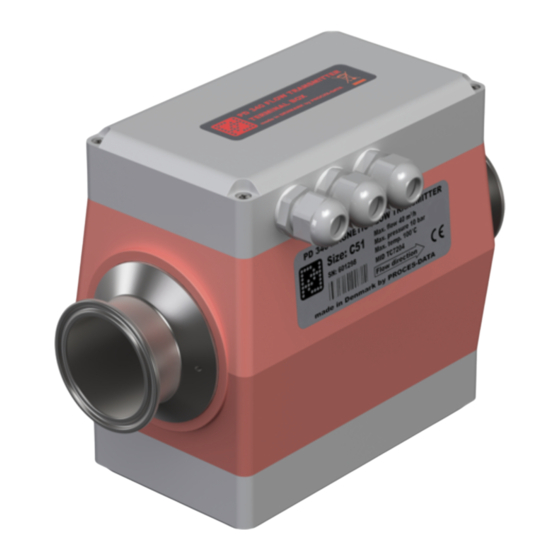

Proces-Data PD 340 Installationsanleitung
Inhaltszusammenfassung für Proces-Data PD 340
- Seite 1 550 717 01 PROCES-DATA A/S Flow Transmitter Installation Guide PD 340 Installation Guide PROCES-DATA A/S NAVERVEJ 8, DK-8600 SILKEBORG • Tel. +45-87 200 300 • Fax +45-87 200 301 • info@proces-data.com • www.proces-data.com...
- Seite 2 550 717 01 © Copyright 2004 by PROCES-DATA A/S. All rights reserved. PROCES-DATA A/S reserves the right to make any changes without prior notice. ® ® ® P-NET , Soft-Wiring and Process-Pascal are registered trademarks. January 2004...
-
Seite 3: Inhaltsverzeichnis
550 717 01 Contents Installation des Messgerätes ..................4 Auswahl des besten Platzes für den PD 340 im Rohrleitungssystem ....4 Energieversorgung ....................4 Anschluss einer PD 210 Anzeigeeinheit..............5 Einbau des PD 210 ....................5 Anschluss eines Pt-100 Temperatursensors............6 Anschluss an P-NET .................... -
Seite 4: Installation Des Messgerätes
1.1 Auswahl des besten Platzes für den PD 340 im Rohrleitungssystem Der Durchflussmesser sollte innerhalb des Rohrleitungssystems so installiert werden, dass der Messkopf immer mit Flüssigkeit gefüllt ist, da der PD 340 bei einem leeren Messrohr einen gerin- gen Durchfluss vortäuschen kann. Wird das Rohrleitungssystem durch starke Vibrationen er- schüttert, verursacht durch z. -
Seite 5: Anschluss Einer Pd 210 Anzeigeeinheit
550 717 01 Der Durchflussmesser benötigt 24 V DC oder 24 V AC. Wenn die Leitfähigkeit der Flüssigkeit unter 5 µS/cm liegt, kann eine Durchflussmessung immer noch möglich sein. Um dies zu versuchen, sollte der Durchflussmesser an eine eigene Gleich- stromversorgung angeschlossen und der -24 V DC Anschluss mit dem Rohrleitungssystem ver- bunden werden. -
Seite 6: Anschluss Eines Pt-100 Temperatursensors
Falls nicht, sehen Sie bitte in dieser Anleitung unter Punkt 3.3 “Ändern der Version PD 340 Standard in die Version Extended“ nach. Mit den drei Anschlüssen S (13), B (14) und A (15) im Klemmkasten wird der PD 340 an P-NET angebunden. -
Seite 7: Bedienung Des Pd 340 Durchflussmessers
550 717 01 2 Bedienung des PD 340 Durchflussmessers Der Durchflussmesser hat drei Ausgänge und einen Eingang, deren Funktionen nachfolgend kurz beschrieben sind. Für eine detailliertere Beschreibung lesen Sie bitte das Handbuch 502010 zum PD 340. Verwendung des Ausgang 1... -
Seite 8: Verwendung Des Eingang 1
Start des Testmodus durch einen PD 210 Um den PD 340 in den Testmodus zu versetzen, beachten Sie zuerst 3.2 "Schalter Program E- nable". Lesen Sie sodann das Register E7 aus, indem Sie <E> drücken, gefolgt von der <7> am PD 210. -
Seite 9: Wartung Und Spezifikationen
550 717 01 3 Wartung und Spezifikationen Programmierung des PD 340 Alle Details für die Programmierung des PD 340 finden Sie im Handbuch 502010 des Durch- flussmessers. Schalter Program Enable Der Schalter Program Enable SW1, oben links auf der Anschlussplatine, muss in der Position 'ON' stehen, um die Konfiguration und die Kalibrierung des PD 340 vornehmen zu können. -
Seite 10: Abmessungen Und Leistungsvermögen
550 717 01 Abmessungen und Leistungsvermögen Clamp ferrule DS/ISO 2852 550 625 01 Nom. Größe Durchfluss Gewicht Größe D in mm /Std. in kg C 25 25.0 C 38 38.0 C 51 51.0 C 63 63.5 C 76 76.0 10/10 Flow Transmitter Installation Guide Manual...
