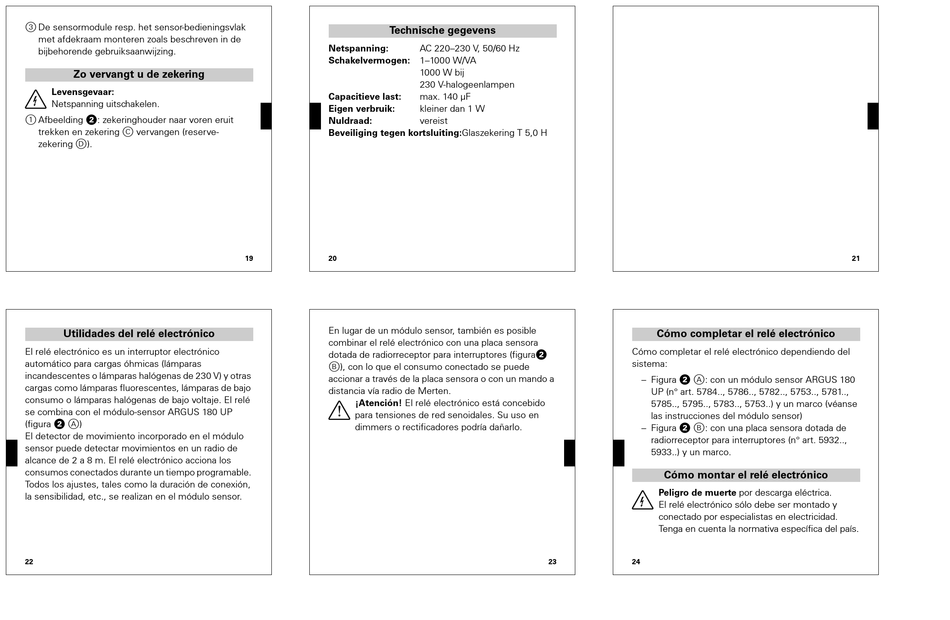

V5768-581-00.book Seite 19 Mittwoch, 26. Januar 2005 10:23 10
3 De sensormodule resp. het sensor-bedieningsvlak
met afdekraam monteren zoals beschreven in de
bijbehorende gebruiksaanwijzing.
Zo vervangt u de zekering
¼
Levensgevaar:
Netspanning uitschakelen.
1 Afbeelding „: zekeringhouder naar voren eruit
trekken en zekering C vervangen (reserve-
zekering D).
V5768-581-00.book Seite 22 Mittwoch, 26. Januar 2005 10:23 10
Utilidades del relé electrónico
El relé electrónico es un interruptor electrónico
automático para cargas óhmicas (lámparas
incandescentes o lámparas halógenas de 230 V) y otras
cargas como lámparas fluorescentes, lámparas de bajo
consumo o lámparas halógenas de bajo voltaje. El relé
se combina con el módulo-sensor ARGUS 180 UP
(figura „ A)
El detector de movimiento incorporado en el módulo
sensor puede detectar movimientos en un radio de
alcance de 2 a 8 m. El relé electrónico acciona los
consumos conectados durante un tiempo programable.
Todos los ajustes, tales como la duración de conexión,
la sensibilidad, etc., se realizan en el módulo sensor.
22
V5768-581-00.book Seite 20 Mittwoch, 26. Januar 2005 10:23 10

Technische gegevens

Netspanning: AC 220–230 V, 50/60 Hz
Schakelvermogen: 1–1000 W/VA
1000 W bij
230 V-halogeenlampen
Capacitieve last: max. 140 µF
Eigen verbruik: kleiner dan 1 W
Nuldraad: vereist
Beveiliging tegen kortsluiting:Glaszekering T 5,0 H
19 20
V5768-581-00.book Seite 23 Mittwoch, 26. Januar 2005 10:23 10
En lugar de un módulo sensor, también es posible
combinar el relé electrónico con una placa sensora
dotada de radiorreceptor para interruptores (figura„
B), con lo que el consumo conectado se puede
accionar a través de la placa sensora o con un mando a
distancia vía radio de Merten.
½
¡Atención! El relé electrónico está concebido
para tensiones de red senoidales. Su uso en
dimmers o rectificadores podría dañarlo.
V5768-581-00.book Seite 21 Mittwoch, 26. Januar 2005 10:23 10
V5768-581-00.book Seite 24 Mittwoch, 26. Januar 2005 10:23 10
Cómo completar el relé electrónico
Cómo completar el relé electrónico dependiendo del
sistema:
– Figura „ A: con un módulo sensor ARGUS 180
UP (n° art. 5784.., 5786.., 5782.., 5753.., 5781..,
5785.., 5795.., 5783.., 5753..) y un marco (véanse
las instrucciones del módulo sensor)
– Figura „ B: con una placa sensora dotada de
radiorreceptor para interruptores (n° art. 5932..,
5933..) y un marco.
Cómo montar el relé electrónico
¼
Peligro de muerte por descarga eléctrica.
El relé electrónico sólo debe ser montado y
conectado por especialistas en electricidad.
Tenga en cuenta la normativa específica del país.
23 24
