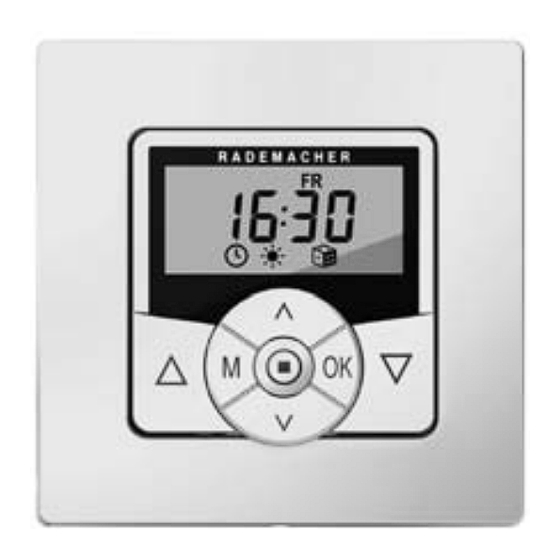

Troll Comfort DuoFern
D
Betriebs- und Montageanleitung für 50er Schalterprogramme
VBD 580-3 (07.12)
Artikel-Nr.:
3650 05 72 (Ultraweiß)
3650 05 82 (Aluminium)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RADEMACHER 3650 05 72

Inhaltszusammenfassung für RADEMACHER 3650 05 72

  • Seite 1 Troll Comfort DuoFern Betriebs- und Montageanleitung für 50er Schalterprogramme Artikel-Nr.: 3650 05 72 (Ultraweiß) 3650 05 82 (Aluminium) VBD 580-3 (07.12)
  • Seite 2 Sehr geehrte Kunden..mit dem Kauf des Troll Comfort DuoFern haben Sie sich für Diese Anleitung... ein Qualitätsprodukt aus dem Hause RADEMACHER entschieden..beschreibt Ihnen die Montage, den elektrischen Anschluss und Wir danken Ihnen für Ihr Vertrauen. die Bedienung Ihres Troll Comfort DuoFern­ .

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Lieferumfang ..........6 11. Wichtige Hinweise vor dem elektrischen 17.2 Menü 9.9.2 - Den DuoFern Modus 2. Gesamtansicht - Bedienteil ......7 Anschluss und vor der Montage ....24 einstellen .......... 45 3. Die Tastenfunktionen ........8 12. Sicherheitshinweise zum elektrischen 17.3 Menü...
  • Seite 4 Inhaltsverzeichnis 18.5.1 Lichtsensoranschluss bei Ver- 18.8.1 Menü 5 - Die Morgendämme- 19.3 Menü 9.3 - Lüftungsposition [ ] wendung des mitgelieferten rungszeit [ ] anpassen ..78 einstellen ........... 89 Abdeckrahmens [ 2 ] ..... 65 18.9 Menü 6 - Die Zufallsfunktion [ 19.4 Menü...
  • Seite 5 Inhaltsverzeichnis 19.8.4 Menü 9.8.4 - Uhrmodus 24. Technische Daten ........118 einstellen ......102 25. Werkseinstellungen ........118 19.8.5 Menü 9.8.5 - Tastensperre 26. Zeitzonentabelle ........120 ein-/ausschalten ....103 27. Zubehör ........... 122 19.8.6 Menü 9.8.6 - Eingänge E1 / E2 28.

  • Seite 6: Lieferumfang

    1. Lieferumfang Legende 1. Bedienteil (50 x 50 mm) 2. Abdeckrahmen 3. Installationsgehäuse 4. Abstandshalter, s. Seite 67 5. Lichtsensor (optional), Zubehör, s. Seite 122 6. 1 x Bedienungsanleitung (ohne Abbildung) (optional)

  • Seite 7: Gesamtansicht - Bedienteil

    2. Gesamtansicht - Bedienteil [ 1 ] Bedienteil Display Einstell-Taste Menütaste Anschlussbuchse für Auf-Taste den Lichtsensor. SET/Stopp-Taste Montage, s. Seite 65 Einstell-Taste OK-Taste Ab-Taste...

  • Seite 8: Die Tastenfunktionen

    3. Die Tastenfunktionen Die Bedientasten [Auf / Ab ] Die Einstelltasten, [ / ] ◆ Manuelle Bedienung [ Auf / Ab ◆ Den gewünschten Menüpunkt auswählen. ◆ Einstellen der Parameter (mehr / weniger) / bei längerem Drücken einer Taste erfolgt ein schneller Ziffernlauf. SET/Stopp-Taste, [ ◆...

  • Seite 9: Legende Der Displaysymbole

    4. Legende der Displaysymbole [ SOLL ] [ AUTO ] Automatikbetrieb SOLL-Wert Postleitzahl Wendeautomatik [ PLZ ] [ IST ] IST-Wert [ T ] Tipp-Betrieb Fahrtrichtung - Auf / Ab [ L ] Lichtfunktion Automatikbetrieb aus [ NORMAL ] Schaltzeitmodi [ ASTRO ] Schaltzeiten [ MO ...

  • Seite 10: Menüübersicht - Hauptmenü Und Systemeinstellungen

    5. Menüübersicht - Hauptmenü und Systemeinstellungen...

  • Seite 11: Menüübersicht - Menü 9.8 Geräte- Einstellungen / Menü 9.9 Duofern

    5.1 Menüübersicht - Menü 9.8 Geräteeinstellungen / Menü 9.9 DuoFern Einstellungen...

  • Seite 12: Zeichenerklärung

    6. Zeichenerklärung Lebensgefahr durch Stromschlag. HINWEIS / WICHTIG / ACHTUNG Auf diese Weise machen wir Sie auf weitere, für die einwand- Dieses Zeichen weist Sie auf Gefahren bei Arbeiten an elektrischen freie Funktion, wichtige Inhalte aufmerksam. Anschlüssen, Bauteilen etc. hin. Es fordert Sicherheitsmaßnahmen zum Schutz von Gesundheit und Leben der betroffenen Person.

  • Seite 13: Allgemeine Sicherheitshinweise

    7. Allgemeine Sicherheitshinweise Bei allen Arbeiten an elektrischen Anlagen besteht Bei unsachgemäßem Gebrauch besteht erhöhte Lebensgefahr durch Stromschlag. Verletzungsgefahr. STOP ◆ Der elektrische Anschluss und alle Arbeiten an elektrischen ◆ Es darf Kindern nicht erlaubt werden, mit dem Troll Comfort Anlagen müssen durch eine zugelassene Elektrofachkraft DuoFern zu spielen.

  • Seite 14: Richtige Verwendung

    8. Richtige Verwendung Verwenden Sie den Troll Comfort DuoFern ausschließlich zum ◆ Für den elektrischen Anschluss muss am Einbauort ein 230 V / Anschluss und zur Steuerung eines Rohrmotors für: 50 Hz Stromanschluss mit bauseitiger Freischaltvorrichtung (Sicherung) vorhanden sein. ◆ Rollläden ◆...

  • Seite 15: Falsche Verwendung

    9. Falsche Verwendung Die Verwendung des Troll Comfort DuoFern für andere als die zuvor genannten Anwendungsbereiche ist nicht zulässig und gilt als nicht bestimmungsgemäß. ◆ Verwenden Sie das DuoFern Funksystem und seine Kompo- nenten (z. B. Troll Comfort DuoFern) nie zur Fernsteuerung von Geräten und Anlagen mit erhöhten sicherheitstechni- schen Anforderungen oder mit erhöhter Unfallgefahr.

  • Seite 16: Kurzbeschreibung

    Seite 45. Eine ausführliche Beschreibungen der unterschiedlichen Funk- tionen, Einstellmöglichkeiten und möglichen Kombinationen [ 1 ] = DuoFern Empfänger zum DuoFern System erhalten Sie unter: [ 2 ] = DuoFern Sender http://www.rademacher.de/duofern. [ 3 ] = Lokaler Betrieb (Werkseinstellung)
  • Seite 17 Blockierung abschalten, s. Seite 94. verwendet werden. Weitere Anschluss- und Schaltungsbeispiele Montage finden Sie auf unserer Internetseite: www.rademacher.de Mit einem entsprechenden Zwischenrahmen 50 x 50 (DIN 49075) kann der Troll Comfort DuoFern in die handelsüblichen Schalter- programme integriert werden. Geeignete Schalterprogramme...

  • Seite 18: Kompatible Schalterprogramme

    10.1 Kompatible Schalterprogramme (siehe auch www.rademacher.de) Hersteller Schalterprogramm HINWEIS BERKER Arsys / K1 / S1 ◆ Je nach verwendetem Schalterprogramm ist eventuell ein Zwischenrahmen 50 x 50 * (DIN 49075) erforderlich. BUSCH-JAEGER Busch-Duro 2000 Si / Reflex Si / alpha exclusive / alpha nea / solo / impuls ◆...

  • Seite 19: Funktionstabelle Im Duofern

    7. Morgendämmerungsautomatik ein / aus ein / aus ● ● ● ● 8. Abenddämmerungsfunktion ● ● ● ● 9. Abenddämmerungsautomatik ein / aus ein / aus ● ● ● ● * Die Software „WR ConfigTool“ können Sie von unserer Internetseite www.rademacher.de herunterladen.
  • Seite 20 22. Drehrichtungsumkehr ein / aus ● ● ● ● ● 23. Verbindungstest ● ● 24. Verbinden mit Funkcode ** ● ● ● 25. Endpunkteinstellung v. RADEMACHER Rohrmotoren über Funk ** ● ● ** wird nicht vom Troll Comfort DuoFern unterstützt.
  • Seite 21 10.2 Funktionstabelle im DuoFern Netzwerk DuoFern Funktionen Wertebereich Werkseinstellung A B C 26. Reset über Funk (3-Stufig) ● ● 27. Einknopf-Bedienung 28. Tipp-Betrieb ● ● 29. Jalousiemodus ein / aus ● ● ● 30. Standard-Lamellenposition # 0 % - 100 % ●...

  • Seite 22: Funktionsübersicht

    10.3 Funktionsübersicht ◆ Display-Hintergrundbeleuchtung Werktags - und Wochenendschaltzeiten ■ – Ein Schaltzeitenpaar [ / ] für [ MO...FR ] ◆ Installationsassistent für einfache Inbetriebnahme – Ein Schaltzeitenpaar [ / ] für [ SA + SO ] ◆ Einstellbare Blockiererkennung für mechanische Einzeltagesschaltzeiten Rohrmotoren ■...

  • Seite 23: Funktionen

    10.3 Funktionsübersicht ◆ Lüftungsposition Beschreibung und Einstellung der einzelnen Funktionen ◆ Endpunkteinstellung Eine genaue Beschreibung der einzelnen Funktionen und deren ◆ Tastensperre Einstellung folgt ab Seite 30. ◆ Jalousiemodus Wendeautomatik ■ DuoFern Einstellungen Tippbetrieb ■ Die für den Einsatz im DuoFern Netzwerk notwendigen Einstel- Einstellung der Laufzeit ■...

  • Seite 24: Wichtige Hinweise Vor Dem Elektrischen

    11. Wichtige Hinweise vor dem elektrischen Anschluss und vor der Montage Montage und elektrischer Anschluss des Troll Comfort HINWEIS DuoFern dürfen nur mit dem beiliegenden Installations- Die Installationsgehäuse anderer Varianten der Troll-Steuerung gehäuse [ 3 ] erfolgen. sind nicht kompatibel. Die Anschlussklemmen [ 4 ] befinden sich an der Unterseite des Installationsgehäuses [ 3 ].
  • Seite 25 Die Blockiererkennung ist nur funktionsfähig, wenn ein mechani- Sie können maximal 3 parallel schaltbare Rohrmotoren an den Troll Comfort DuoFern anschließen (z.B. elektronische Rohrmo- scher Rohrmotor angeschlossen ist. toren von RADEMACHER). Lesen Sie dazu unbedingt die Bedienungsanleitung der jeweiligen Funktion der Eingänge E1 und E2 Rohrmotoren.

  • Seite 26: Sicherheitshinweise Zum Elektrischen Anschluss

    12. Sicherheitshinweise zum elektrischen Anschluss Bei allen Arbeiten an elektrischen Anlagen besteht Eine falsche Verdrahtung kann zum Kurzschluss und zur Lebensgefahr durch Stromschlag. Zerstörung des Gerätes führen. ◆ Der elektrische Anschluss und alle Arbeiten an elektrischen ◆ Beachten Sie die Anschlussbelegung im Anschlussplan. Anlagen müssen durch eine zugelassene Elektrofachkraft ◆...

  • Seite 27: Anschluss Eines Rohrmotors

    12.1 Anschluss eines Rohrmotors Anschluss der weißen Setzleitung (SET) von RADEMACHER-Rohrmotoren * Die weiße Setzleitung (SET) von RADEMACHER- Rohrmotoren muss am Neutralleiter [ N ] ange- schlossen werden um einen störungsfreien Betrieb des Rohrmotors zu gewährleisten. Eingänge E1 / E2 (230 V / 50 Hz) , nur bei Bedarf.

  • Seite 28: Anschluss Einer Lampe

    12.2 Anschluss einer Lampe Bei Bedarf kann statt eines Rohrmotors, z. B. Lampe; max. 500 W auch eine Gartenlampe (oder andere elektrische Verbraucher) angeschlossen und mit Hilfe der Lichtfunktion gesteuert werden, s. Seite 107, Menü 9.8.8 [ Lichtfunktion einstellen ]. HINWEIS: Die maximale Schaltleistung beträgt 500 W.

  • Seite 29: Montage

    13. Montage Der Troll Comfort DuoFern ist zur Unterputzmontage vorgesehen. Montageablauf: Sie benötigen dazu eine 58er Unterputzdose, wir empfehlen Das Stromnetz spannungslos schalten. eine tiefe Dose zu verwenden. Den elektrischen Anschluss gemäß Anschlussplan (s. Seite 27 / 28) vornehmen. [ 2 ] Die Anschlussleitungen in der Unterputzdose verlegen.

  • Seite 30: Kurzbeschreibung Der Normalanzeige

    14. Kurzbeschreibung der Normalanzeige und des Hauptmenüs Die Normalanzeige (Beispiel) Das Hauptmenü Menü- nummer Funktionen/ Menüs ◆ Anzeige des aktuellen Wochentags und der Uhrzeit. ◆ Anzeige und Auswahl der einzelnen Funktionen bzw. Menüs. ◆ Im Hauptmenü ist keine manuelle Bedienung möglich. ◆...

  • Seite 31: Öffnen Und Schließen Der Menüs

    14.1 Öffnen und Schließen der Menüs (Beispiel: Zufallsfunktion einschalten) Das Hauptmenü Die gewünschte Einstel- öffnen. lung vornehmen und mit [ OK ] bestätigen. Durch Drücken der [ M ]- Taste in der Normalan- Danach erscheint wieder zeige. das Hauptmenü. Das gewünschte Menü bzw.

  • Seite 32: Erstinbetriebnahme Mit Dem Installationsassistenten

    15. Erstinbetriebnahme mit dem Installationsassistenten Um den Troll Comfort DuoFern einfach und schnell zu konfigurieren Die Uhrzeit einstellen steht Ihnen ein Installationsassistent zur Verfügung. Dieser und bestätigen. wird Sie bei einer Erstinbetriebnahme oder nach einem Soft- HINWEIS ware-Reset (s. Seite 114) automatisch durch die ersten Grundein- Durch längeres Drücken stellungen führen.

  • Seite 33: Einstellen

    16. Erstinbetriebnahme mit dem Installationsassistenten Die ersten beiden Ziffern Den Schaltzeitmodus ◆ NORMAL ◆ ASTRO Ihrer deutschen Post- für die Öffnungszeit leitzahl [ PLZ ] oder die [ ] einstellen. gewünschte interna- Zeitzonentabelle, tionale Zeitzone ein- NORMAL s. Seite 120 stellen und bestätigen.

  • Seite 34: Einstellen

    16. Erstinbetriebnahme mit dem Installationsassistenten Wurde [ ASTRO ] ausge- Den Schaltzeitmodus ◆ NORMAL ◆ ASTRO wählt, erscheint die für für die Schließzeit ◆ SENSOR [ ] einstellen. den aktuellen Tag be- rechnete Öffnungszeit. NORMAL Weiter zur Einstellung Der Rollladen fährt zur der Schließzeit.
  • Seite 35 16. Erstinbetriebnahme mit dem Installationsassistenten SENSOR Nach der letzten Der Rollladen fährt täg- Die eingestellte Schließzeit wird Einstellung erscheint lich zu der vom Lichtsen- als „spätestens um xx:xx Uhr“ die Normalanzeige. Beispiel sor gemessenen Dämme- gewertet. Der Troll Comfort DuoFern rung nach unten.

  • Seite 36: Manuelle Bedienung

    16. Manuelle Bedienung Die Bedienung von Hand ist in der Normalanzeige jederzeit Lüftungsposition, s. Seite 89 möglich und hat Vorrang vor den programmierten Automatik- funktionen. Bei eingestellter Lüftungsposition Beispiel zur manuellen Steuerung eines Rollladens fährt der Rollladen zunächst nur bis zu dieser Position. Den Rollladen öffnen.

  • Seite 37: Anfahren Einer Zielposition

    16.1 Anfahren einer Zielposition Bei Bedarf können Sie eine beliebige Zielposition für Ihren Die aktuelle Position des Rollladen eingeben, und diese dann direkt anfahren. Das An- Rollladens durch kurzes fahren der Zielposition und das Stoppen des Rollladens führt der Antippen einer Taste an- Die aktuelle Position wird in Troll Comfort DuoFern vollkommen eigenständig und automatisch zeigen lassen.

  • Seite 38: Anzeigen Von Wetterdaten

    16.2 Anzeigen von Wetterdaten Falls vor Ort ein DuoFern Umweltsensor verwendet wird, können Die Wetterdaten durch auf dem Display die Wetterdaten des Umweltsensors angezeigt kurzes Tippen der [ SET/ werden. Stopp ]-Taste aufrufen. HINWEIS Zuerst wird die Tempera- Werden mehrere Umweltsensoren empfangen, kann im Menü tur angezeigt [ °C ].
  • Seite 39 16.2 Anzeigen von Wetterdaten Anzeige der Helligkeit Zurück zur Normal- in Lux [ lx ] und in anzeige. Kilolux [ klx ] Ohne Tastendruck Beispiele Unterhalb von 50 Lux er- wird die Anzeige der scheint das [ ]-Symbol Wetterdaten nach ca. 10 (Dämmerung) oberhalb Sekunden automatisch von 50 Lux erscheint das...

  • Seite 40: Duofern Einstellungen; Kurzbeschreibung

    Lesen Sie dazu auch die Bedienungsanleitung des jeweiligen das DuoFern Netzwerk. DuoFern Gerätes. Maximale Anzahl der Anmeldungen Sie können maximal bis zu 20 DuoFern Geräte an einem Troll Comfort DuoFern anmelden. Weitere Informationen zur Anmeldung finden Sie in einer „An- meldematrix“ auf unserer Internetseite unter: www.rademacher.de...
  • Seite 41 17. DuoFern Einstellungen; Kurzbeschreibung Das Menü 9.9 - DuoFern Einstellungen Menü 9 - Systemeinstellungen Symbol Menü Seite Die DuoFern Einstellungen erfolgen im Menü 9.9 Eine Übersicht über alle Menüs und Untermenüs des Troll Comfort DuoFern DuoFern Einstellungen ....41 finden Sie auf den Seiten 10 und 11. 9.9.1 –...

  • Seite 42: Menü 9.9.1 - An- /Abmelden Von Duofern Geräten

    17.1 Menü 9.9.1 - An- /Abmelden von DuoFern Geräten Das Menü 9.9.1 An-/ Den Anmeldevorgang Abmelden auswählen am Troll starten. In der und öffnen. Anzeige blinkt [ On]. Die Anzahl der ange- Nach erfolgreicher meldeten DuoFern Anmeldung erscheint Geräte wird angezeigt. die neue Anzahl der z.
  • Seite 43 17.1 Menü 9.9.1 - An- /Abmelden von DuoFern Geräten Duo Fern Geräte 4. a) + 4. b) wiederholen Das nächste DuoFern abmelden. Gerät abmelden. Das jeweilige DuoFern oder Gerät in den Abmelde- Zurück zur modus schalten. Menüauswahl. Den Abmeldevorgang am Troll starten. In der HINWEIS Anzeige blinkt [ OFF].
  • Seite 44 17.1 Menü 9.9.1 - An- /Abmelden von DuoFern Geräten Aufräumen im DuoFern Netzwerk. Die Anzahl der ange- meldeten DuoFern Mit Hilfe dieser Funktion können Sie alle DuoFern Geräte, die Geräte wird angezeigt. nicht mehr per Funk erreichbar sind, vom Troll Comfort DuoFern abmelden.

  • Seite 45: Menü 9.9.2 - Den Duofern Modus Einstellen

    17.2 Menü 9.9.2 - Den DuoFern Modus einstellen Der Troll Comfort DuoFern verfügt über drei DuoFern Modi Modus [ 1 ] - DuoFern Empfänger mit denen Sie festlegen können, wie sich der Troll im DuoFern ◆ Der Troll Comfort DuoFern ist als [ Empfänger ] in ein zentral Netzwerk bzw.

  • Seite 46: Funktion

    17.2 Menü 9.9.2 - Den DuoFern Modus einstellen Modus [ 2 ] - DuoFern Sender Modus [ 3 ] - Lokaler Betrieb (Werkseinstellung) ◆ Der Troll Comfort DuoFern ist als zentrale Steuerung ◆ Die am Troll Comfort DuoFern eingestellten Automatik- [ Sender ] in ein DuoFern Netzwerk eingebunden und soll funktionen und Schaltzeiten stehen lokal (z.
  • Seite 47 17.2 Menü 9.9.2 - Den DuoFern Modus einstellen Das Menü 9.9.2 HINWEIS DuoFern Modus aus- Unabhängig vom eingestellten Modus werden alle per Funk wählen und öffnen. empfangenen manuellen und automatischen Schaltsignale vor Ort ausgeführt. Den Modus wählen und Ausnahme: bestätigen. Schaltbefehle für die Sonnenautomatik werden nur angenom- 1 = DuoFern Empfänger men, wenn der Sonnenmodus [ 3 ] aktiviert ist (siehe nächstes...

  • Seite 48: Menü 9.9.3 - Den Sonnenmodus Einstellen

    17.3 Menü 9.9.3 - Den Sonnenmodus einstellen Mit dieser Funktion können Sie festlegen wie der Troll Comfort Modus [ 1 ] - Lokaler Lichtsensor * DuoFern auf die Signale eines lokal angeschlossenen Lichtsensors Wählen Sie den Modus [ 1 ], wenn ... oder auf Schaltbefehle einer zentralen Sonnensteuerung ◆...
  • Seite 49 17.3 Menü 9.9.3 - Den Sonnenmodus einstellen Modus [ 2 ] - Sender (lokaler Lichtsensor und Modus [ 3 ] - Empfänger (externer Sonnensensor) Sendefunktion) * Wählen Sie den Modus [ 3 ] wenn ... Wählen Sie den Modus [ 2 ], wenn ... ◆...
  • Seite 50 17.3 Menü 9.9.3 - Den Sonnenmodus einstellen Das Menü 9.9.3 Son- nenmodus auswählen und öffnen. Den Sonnenmodus wählen und bestätigen. 1 = Lokaler Lichtsensor 2 = Sender 3 = Empfänger...

  • Seite 51: Ein-/Ausschalten

    17.4 Menü 9.9.4 - Wetterdaten ein- /ausschalten In diesem Menü können Sie die Anzeige der Wetterdaten ein- und Die Anzeige der Wetter- ausschalten. Falls mehrere Umweltsensoren empfangen werden, daten einschalten [ On ] können Sie zusätzlich den gewünschten Umweltsensor aus- oder ausschalten [ OFF ].

  • Seite 52: Menü 9.9.5 - Die Duofern-Adresse Anzeigen

    17.4 Menü 9.9.4 - Wetterdaten ein- /ausschalten Tippen Sie dazu kurz die HINWEIS [SET/Stopp]-Taste. Bei Bedarf können alle erkannten Umweltsensoren gelöscht werden. Zur Quittierung erscheint diese Anzeige. 17.5 Menü 9.9.5 - Die DuoFern-Adresse anzeigen Jedes DuoFern Gerät verfügt über eine Adresse unter der es im Es werden immer zwei DuoFern Netzwerk kommuniziert.

  • Seite 53: Menüübersicht / Hauptmenü

    18. Menüübersicht / Hauptmenü Einheitliche Menüstruktur im Troll Programm Hauptmenü Für alle Troll Varianten wurde eine einheitliche, variantenüber- Symbol Menü Seite greifende Menüstruktur entwickelt, gleiche Menüs haben immer AUTO Automatikbetrieb....... 54 die gleiche Menünummer. Schaltzeiten ....... 56 Abenddämmerungs- automatik ........69 Sonnenautomatik ......

  • Seite 54: Auto ] Automatikbetrieb

    18.1 [ AUTO ] Automatikbetrieb; Kurzbeschreibung Automatikbetrieb ein Automatikbetrieb aus Symbol in der Normalanzeige Ist der Automatikbetrieb eingeschaltet, werden alle aktivierten Automatikfunktionen ausgeführt. Die entsprechenden Symbole ◆ Alle Automatikfunktionen sind deaktiviert, es ist nur noch erscheinen dann in der Normalanzeige. die manuelle Bedienung möglich.

  • Seite 55: Menü 1 - Automatikbetrieb Ein-/Ausschalten

    18.2 Menü 1 - Automatikbetrieb ein-/ausschalten Direktes Umschalten in der Normalanzeige Ein-/Ausschalten im Menü 1 Drücken Sie in der Das Hauptmenü Normalanzeige die öffnen. ca. 1 Sek. [ OK ]-Taste ca. eine Automatik Das Menü 1 [ AUTO ] Sekunde lang. wählen und öffnen.

  • Seite 56: Schaltzeiten

    18.3 Schaltzeiten (Öffnungs- und Schließzeiten) [ / ]; Kurzbeschreibung Damit sich Ihr Rollladen zu der von Ihnen gewünschten Dazu stehen Ihnen im Menü 9.5 [ ] drei Zeit automatisch öffnet oder schließt, können Sie am Troll Schaltzeitprogramme zur Verfügung, s. Seite 92: Comfort DuoFern Öffnungs- [ ] und Schließzeiten [ ] ein- [ 1 ] Wochenschaltzeiten (Werkseinstellung) stellen.

  • Seite 57: Verdoppeln Der Schaltzeiten Durch Aktivieren Eines Zweiten Schaltzeitblocks

    18.3 Schaltzeiten (Öffnungs- und Schließzeiten) [ / ]; Kurzbeschreibung Verdoppeln der Schaltzeiten durch Aktivieren eines Anwendungsbeispiel für eine zweite Schaltzeit. zweiten Schaltzeitblocks: Sie können zum Beispiel eine zweite Schaltzeit zur Abdunklung Bei Bedarf können Sie die Anzahl der Öffnungs- und Schließ- eines Kinderzimmers über die Mittagszeit verwenden: zeiten verdoppeln.
  • Seite 58 18.3 Schaltzeiten (Öffnungs- und Schließzeiten) [ / ]; Kurzbeschreibung Einen Schaltzeitmodus auswählen. ◆ ASTRO Berechnung der jeweiligen Schaltzeit durch ein Bei der Einstellung der Öffnungs- und Schließzeiten kann zwi- Astroprogramm. schen verschiedenen Schaltzeitmodi gewählt werden. Die Öffnungs- und die Schließzeit wird abhängig vom Datum Folgende Schaltzeitmodi sind verfügbar: und von der Postleitzahl berechnet und im Anschluss mit der ◆...
  • Seite 59 18.3 Schaltzeiten (Öffnungs- und Schließzeiten) [ / ]; Kurzbeschreibung Beispiel b: Beispiel b: ■ ■ – Die Morgendämmerung beginnt um 8:00 Uhr. – Die Abenddämmerung beginnt um 22:00 Uhr. – Die Öffnungszeit wurde auf 7:00 Uhr eingestellt. – Die Schließzeit wurde auf 20:00 Uhr eingestellt. –...
  • Seite 60 18.3 Schaltzeiten (Öffnungs- und Schließzeiten) [ / ]; Kurzbeschreibung Beispiel a: ■ HINWEIS – Die Abenddämmerung beginnt im Winter z. B. Es besteht die Möglichkeit einzelne Schaltzeiten zu deaktivieren. um ca. 17:00 Uhr. Dazu kann nach dem Wert [ 23:59 ] der Wert [ OFF ] ausgewählt –...

  • Seite 61: Menü 2 - Öffnungs- Und Schließzeiten) [ / ] Einstellen

    18.4 Menü 2 - Öffnungs- und Schließzeiten) [ / ] einstellen Prüfen Sie, ob das ge- im Menü [9.5], s. Seite 92 Einzeltagesschaltzeiten wünschte Schaltzeitpro- gramm eingestellt ist. Das Hauptmenü Im Folgenden beschreiben wir Ihnen die Einstellung einer öffnen. Öffnungs- und Schließzeit [ / ] als Wochen- schaltzeiten.
  • Seite 62 18.4 Menü 2 - Öffnungs- und Schließzeiten) [ / ] einstellen Eine Öffnungszeit Wurde [ ASTRO ] ausge- [ ] einstellen und wählt, erscheint die für bestätigen. den aktuellen Tag be- rechnete Öffnungszeit. Den Schaltzeitmodus ◆ NORMAL ◆ ASTRO für die Öffnungszeit Weiter zur Einstellung [ ] einstellen.
  • Seite 63 18.4 Menü 2 - Öffnungs- und Schließzeiten) [ / ] einstellen NORMAL Wurde [ ASTRO ] ausge- Schaltzeitmodus, s. Seite 56 Der Rollladen fährt zur wählt, erscheint die für eingestellten Schließzeit den aktuellen Tag be- nach unten. rechnete Schließzeit. Zurück zum ASTRO * Hauptmenü.

  • Seite 64: Einen Lokalen Lichtsensor [ 6 ] Anschließen

    Soll der Toll Comfort DuoFern im DuoFern Netzwerk auf Schaltbe- fehle einer zentralen Sonnensteuerung (z. B. eines DuoFern in Abhängigkeit von der Helligkeit gesteuert werden soll, müssen Sie den optional erhältlichen RADEMACHER Lichtsensor [ 6 ] am Funk-Sonnensensors) reagieren, ist der Anschluss des lokalen Troll Comfort DuoFern anschließen.

  • Seite 65: Lichtsensoranschluss Bei Verwendung Des Mitgelieferten Abdeckrahmens [ 2 ]

    18.5.1 Lichtsensoranschluss bei Verwendung des mitgelieferten Abdeckrahmens [ 2 ] Ziehen Sie das Bedienteil [ 1 ] vorsichtig vom [ 1 ] Installationsgehäuse [ 3 ] ab. Den Stecker des Lichtsensors * [ 6 ] auf der Rückseite des Bedienteils [ 1 ] in die Anschlussbuchse [ 7 ] stecken. [ 6 ] Die Sensorleitung in die Kabeldurchführung des Abdeckrahmens [ 2 ] legen und nach außen führen.

  • Seite 66: Lichtsensoranschluss Bei Verwendung Eines Abdeckrahmens Anderer Hersteller

    18.5.2 Lichtsensoranschluss bei Verwendung eines Abdeckrahmens anderer Hersteller Ziehen Sie das Bedienteil [ 1 ] vorsichtig vom Installationsgehäuse [ 3 ] ab. Rasthaken Den Stecker des Lichtsensors [ 6 ] auf der Rückseite des Bedien- teils [ 1 ] in die Anschlussbuchse [ 7 ] stecken. Die Sensorleitung in die Kabeldurchführung des Bedienteils legen.
  • Seite 67 18.5.2 Lichtsensoranschluss bei Verwendung eines Abdeckrahmens anderer Hersteller HINWEIS [ 9 ] ◆ Falls die Kabeldurchführung des Bedienteils [ 1 ] durch den Abdeckrahmen verdeckt wird, müssen Sie zusätzlich den [ 8 ] beiliegenden Abstandshalter [ 8 ] auf die Rückseite des Bedienteils [ 1 ] aufstecken.

  • Seite 68: Demontieren

    18.5.3 Den Lichtsensor [ 6 ] demontieren Ziehen Sie das Bedienteil [ 1 ] vorsichtig vom Installationsgehäuse [ 3 ] ab. Falls das Sensorkabel am Rasthaken des Bedienteils [ 1 ] fixiert [ 1 ] wurde, müssen Sie es z. B. mit einer 50 Cent Münze lösen. Den Stecker des Lichtsensors [ 6 ] aus der Anschlussbuchse [ 7 ] ziehen.

  • Seite 69: Abenddämmerungsautomatik; Kurzbeschreibung

    18.6 Abenddämmerungsautomatik; Kurzbeschreibung Die Abenddämmerungsautomatik bewirkt ein automatisches Abenddämmerungsautomatik mit Astroprogramm Schließen des Rollladens bis zum unteren Endpunkt oder bis zur eingestellten Lüftungsposition. Sie können zwischen zwei Abenddämmerungs- funktionen wählen: ◆ Abenddämmerungsautomatik mit Astroprogramm Die Dämmerungszeit wird abhängig vom geografischen Standort = Schaltzeitmodus [ ASTRO ] (definiert durch die eingestellte Postleitzahl) und dem aktuellen ◆...
  • Seite 70 18.6 Abenddämmerungsautomatik; Kurzbeschreibung Abenddämmerungsautomatik HINWEIS mit angeschlossenem Die Abenddämmerungsautomatik mit Lichtsensor wird nur Lichtsensor einmal täglich ausgeführt. Montage des Lichtsensors, s. Seite 64. Bei Eintritt der Dämmerung senkt sich der Rollladen nach ca. 10 Sekunden bis zum unteren Endanschlag oder bis zur ein- gestellten Lüftungsposition.

  • Seite 71: Menü 3 - Die Abenddämmerungsautomatik [ ] Anpassen

    18.6.1 Menü 3 - Die Abenddämmerungsautomatik [ ] anpassen [ NORMAL ] Das Hauptmenü 3.1. öffnen. Hier ist keine Anpassung möglich. Das Menü 3 [ ] Zurück zum Abenddämmerungs- Hauptmenü. automatik wählen und öffnen. [ ASTRO ] 3.2. Die Abenddämmerungs- Einstellen des Offset.
  • Seite 72 18.6.1 Menü 3 - Die Abenddämmerungsautomatik [ ] anpassen [ IST ] - Wert Danach wird die resul- Aktuell gemessene tierende Schließzeit Helligkeit (z. B. 12). angezeigt. „ “= zu hell Zurück zum Hauptmenü. [ SOLL ] - Wert Einstellbarer Grenzwert [ SENSOR ] 3.3.

  • Seite 73: Sonnenautomatik; Kurzbeschreibung

    18.7 Sonnenautomatik; Kurzbeschreibung Die Sonnenautomatik ermöglicht die helligkeitsabhängige Beachten Sie das Sonnensymbol in der Normalanzeige. Steuerung Ihres Rollladens. Dazu wird entweder ein lokaler Lichtsensor mit einem Saugnapf an der Fensterscheibe befestigt Bei aktiver Sonnenautomatik blinkt das Sonnensymbol in der und über einen Stecker mit dem Troll Comfort DuoFern verbunden. Normalanzeige, sobald der eingestellte Grenzwert überschritten oder wird.

  • Seite 74: Automatischer Tieflauf

    18.7 Sonnenautomatik; Kurzbeschreibung Automatischer Tieflauf Automatisches Freiziehen im Sonnenmodus [ 1 ] Nach 10 Min. Sonne 20 Min. Wird 10 Minuten lang ununterbrochen Sonne, erkannt senkt sich Nach ca. 20 Minuten fährt der Rollladen automatisch ein Stück der Rollladen im: hoch, um den Sensor freizugeben.

  • Seite 75: Matik [ ] Einstellen

    18.7 Sonnenautomatik; Kurzbeschreibung Die Sonnenautomatik wird nach den folgenden Ereig- HINWEIS nissen beendet und gegebenenfalls neu gestartet: ◆ Bei wechselnden Wetterbedingungen können die zuvor ◆ Nach einer manuellen Betätigung. genannten Verzögerungszeiten überschritten werden. ◆ Nach der Ausführung einer Automatikfunktion. ◆ Bei aktiviertem Jalousiemodus entfällt das Freiziehen, da die ◆...
  • Seite 76 18.7.1 Menü 4 - Die Sonnenautomatik [ ] einstellen In Abhängigkeit vom Sonnenmodus, s. Seite 48 [ IST ] - Wert Sonnenmodus sind Aktuell gemessene folgende Einstellungen Helligkeit (z. B. 31). erforderlich: „ “ = zu dunkel [1] Lokaler weiter mit [ SOLL ] - Wert Lichtsensor Pkt.
  • Seite 77 18.7.1 Menü 4 - Die Sonnenautomatik [ ] einstellen Die lokale Sonnenposition Die lokale Sonnenpo- sition einstellen. Sie können am Troll Comfort DuoFern eine beliebige Sonnen- position einstellen, bis zu der sich Ihr Rollladen bei aktiver Fahren Sie den Rollladen Sonnenautomatik absenken soll.

  • Seite 78: Morgendämmerungsautomatik [ ]; Kurzbeschreibung

    18.8 Morgendämmerungsautomatik [ ]; Kurzbeschreibung Die Morgendämmerungsautomatik bewirkt ein automatisches Verknüpfung mit der Öffnungszeit [ ] Öffnen des Rollladens bis zum oberen Endpunkt. Die zuvor eingestellte Öffnungszeit wird dabei als „frühestens um xx:xx Uhr“ gewertet. Bei der Einstellung der Öffnungszeiten [ ] können diese mit einem Schaltzeitmodus verknüpft werden, s.
  • Seite 79 18.8.1 Menü 5 - Die Morgendämmerungszeit [ ] anpassen Anpassen der Morgen- 3.2. [ ASTRO ] dämmerungszeit in Einstellen des Offsets. Abhängigkeit vom Mit Hilfe des Offset kön- ausgewählten Schalt- nen Sie die berechnete zeitmodus. Astrozeit um +/- 60 Mi- nuten beeinflussen.

  • Seite 80: Menü 6 - Die Zufallsfunktion

    18.9 Menü 6 - Die Zufallsfunktion [ ] einstellen Die Zufallsfunktion ermöglicht eine zufällige Verzögerung der Das Hauptmenü eingestellten Schaltzeiten von 0 bis 30 Minuten. öffnen. Die Zufallsfunktion wird ausgeführt für: Das Menü 6 [ ] ◆ Alle automatischen Öffnungs- und Schließzeiten. Zufallsfunktion aus- wählen und öffnen.

  • Seite 81: Windautomatik [ ]; Kurzbeschreibung

    18.10 Windautomatik [ ]; Kurzbeschreibung Mit Hilfe dieser Funktion können Sie mit dem Troll Comfort Ist die Windautomatik aktiv ... DuoFern zum Beispiel eine angeschlossene Jalousie wetterab- ◆ wird das Symbol [ ] blinkend dargestellt. hängig steuern. ◆ ist die manuelle Bedienung nicht mehr möglich. Sobald ein externer Signalgeber „Wind“...

  • Seite 82: Menü 7 - Die Windauto

    18.10.1 Menü 7 - Die Windautomatik [ ] einstellen Die gewünschte ACHTUNG Einstellung wählen Um Schäden an Markisen / Jalousien zu vermeiden, dürfen die fol- und bestätigen. genden Einstellungen nur bei Windstille vorgenommen werden. On = Funktion ein OFF = Funktion aus Das Hauptmenü...
  • Seite 83 18.11 Regenautomatik [ ]; Kurzbeschreibung Mit Hilfe dieser Funktion können Sie mit dem Troll Comfort Ist die Regenautomatik aktiv ... DuoFern zum Beispiel eine angeschlossene Markise wetterab- ◆ wird das Symbol [ ] blinkend dargestellt. hängig steuern. ◆ ist die manuelle Bedienung weiterhin möglich. Sobald ein externer Signalgeber „Regen“...

  • Seite 84: Regenautomatik

    18.11.1 Menü 8 - Die Regenautomatik [ ] einstellen Die gewünschte ACHTUNG Einstellung wählen Um Schäden an Markisen / Jalousien zu vermeiden, dürfen die und bestätigen. folgenden Einstellungen nur bei trockenem Wetter vorgenommen On = Funktion ein werden. OFF = Funktion aus Das Hauptmenü...

  • Seite 85: Kurzbeschreibung

    19. Das Menü 9 - Systemeinstellungen [ ]; Kurzbeschreibung In diesem Menü können weitere Geräte- und Systemeinstellun- Menü 9 - Systemeinstellungen gen vorgenommen werden um den Troll Comfort DuoFern an die Symbol Menü Seite individuellen Wünsche anzupassen. Uhrzeit und Datum ....86 Die DuoFern Einstellungen wurden bereits ab Seite 40 vorgestellt und beschrieben.

  • Seite 86: Menü 9.1 - Uhrzeit Und Datum

    19.1 Menü 9.1 - Uhrzeit und Datum [ ] einstellen Das Menü 9.1 - Uhrzeit Datum und Datum wählen und öffnen. [Tag.Monat] Einstellreihenfolge Jahr Uhrzeit HINWEIS Durch längeres Drücken einer Einstelltaste be- ginnt ein schneller Zif- fernlauf.

  • Seite 87: Menü 9.2 - Motor-Laufzeit Einstellen

    19.2 Menü 9.2 - Motor-Laufzeit einstellen Durch die Einstellung der Laufzeit kann die Steuerung durch den HINWEIS Bezug von Laufzeit und Rollladen-Position gezielt bestimmte ◆ Die Laufzeiten von Rohrmotoren können je nach Temperatur variieren. Positionen anfahren. Das gezielte Anfahren einer bestimmten Position unterliegt daher gewissen Toleranzen.

  • Seite 88: Die Laufzeit Manuell Einstellen

    19.2 Menü 9.2 - Motor-Laufzeit einstellen Das Menü 9.2 - Motor- Die Laufzeit manuell einstellen Laufzeit wählen und öffnen. Den Rollladen vollstän- dig schließen..bis der Rollladen am Die [ Ab ]-Taste drücken unteren Endpunkt stoppt. und gedrückt halten,... Danach den Rollladen bis zum oberen End- punkt fahren und die Die [ Auf ]-Taste drücken...

  • Seite 89: Menü 9.3 - Lüftungsposition [ ] Einstellen

    19.3 Menü 9.3 - Lüftungsposition [ ] einstellen Falls der Rollladen sich nicht bis zum unteren Endpunkt schließen Das Menü 9.3 - soll, können Sie mit Hilfe dieser Funktion eine beliebige Position Lüftungsposition (z. B. als Lüftungsposition) festlegen. auswählen und öffnen. Beim automatischen Schließen hält der Rollladen an der Lüf- Die Lüftungspostion ein- tungsposition an, kann aber danach manuell ganz geschlossen...
  • Seite 90 19.3 Menü 9.3 - Lüftungsposition [ ] einstellen Fahren Sie danach Die Lüftungsposition den Rollladen in die bestätigen und zurück gewünschte Position. zum Menü System- einstellungen. oder Geben Sie die gewünsch- te Lüftungsposition durch Verändern der Prozent- HINWEIS Beispiel werte ein. Wird durch das Anfahren in Punkt 4 die Position 0% oder 100% eingestellt, wird die Lüftungsposition abgeschaltet.

  • Seite 91: Menü 9.4 - Postleitzahl [ Plz ]

    19.4 Menü 9.4 - Postleitzahl [ PLZ ] einstellen Das Menü 9.4 - Post- HINWEIS: leitzahl auswählen und ◆ Für deutsche Städte werden nur die ersten beiden Ziffern öffnen. der Postleitzahl eingegeben. ◆ Für verschiedene europäische Städte finden Sie eine Zeitzo- Die Postleitzahl einge- nentabelle auf Seite 120.

  • Seite 92: Menü 9.5 - Schaltzeitprogramm [ ] Wählen

    19.5 Menü 9.5 - Schaltzeitprogramm [ ] wählen Die Anzahl der einzustellenden Öffnungs- und Schließzeiten Verdoppeln der Schaltzeiten durch Aktivieren eines zweiten Schaltzeitblocks: hängt von der Auswahl des gewünschten Schaltzeitpro- gramms in diesem Menü ab. Wollen Sie die Anzahl der Öffnungs- und Schließzeiten ver- doppeln, muss an dieser Stelle ein zweiter Schaltzeitblock Es stehen drei Schaltzeitprogramme zur Verfügung: (n = 2) aktiviert werden.
  • Seite 93 19.5 Menü 9.5 - Schaltzeitprogramm [ ] wählen Das Menü 9.5 - Schalt- Die Anzahl der Schalt- zeitprogramm wählen zeitblöcke einstellen und öffnen. und bestätigen. Das gewünschte Schalt- n 1 = Ein ist ein Schalt- > Empfohlene Einstellung zeitprogramm wählen zeitblock aktiv.

  • Seite 94: Menü 9.6 - Die Blockiererkennung [ ] Einstellen

    19.6 Menü 9.6 - Die Blockiererkennung [ ] einstellen Der Troll Comfort DuoFern ist in der Lage, das Drehmoment von Das Menü 9.6 - Motoren mit mechanischer Endpunkteinstellung zu überwa- Blockiererkennung chen. Dadurch kann die Steuerung den Motor bei Überlastung wählen und öffnen.

  • Seite 95: Empfindlichkeit

    19.6 Menü 9.6 - Die Blockiererkennung [ ] einstellen Den geeigneten Die Empfindlichkeit Motortyp auswählen einstellen und und bestätigen. bestätigen. Empfindlichkeit: Lesen Sie dazu die Bedie- nungsanleitung des ver- 1 = gering wendeten Rohrmotors. 6 = hoch Motortypen: / Leistung Ø...
  • Seite 96 19.6 Menü 9.6 - Die Blockiererkennung [ ] einstellen ◆ Bei mechanischen Motoren mit hoher Schalthysterese ist es Aktivieren / Deaktivie- möglich, dass der Motor aus den Endpunkten heraus durch ren des Reversierens die Blockiererkennung abgeschaltet wird. Bei derartigen nach einer Blockier- Motoren muss die Blockiererkennung ausgeschaltet werden.

  • Seite 97: Menü 9.7 - Jalousiemodus

    19.7 Menü 9.7 - Jalousiemodus [ / T ]; Kurzbeschreibung Mit Hilfe dieser Funktion kann der Troll Comfort DuoFern zur Kurzbeschreibung des Tipp-Betriebs Steuerung einer Jalousie verwendet werden. Durch kurzes Tippen der Bedientasten ist eine komfortable Einstellung der Lamellen einer Jalousie möglich. Folgende Einstellungen sind möglich: Um eine Jalousie komfortabel bis in die Endpunkte fahren zu ◆...

  • Seite 98: Einstellbereich

    19.7 Menü 9.7 - Jalousiemodus [ / T ] einstellen Das Menü 9.7 - Die Wendezeit einstel- Jalousiemodus len oder ausschalten. wählen und öffnen. Einstellbereich: OFF oder Den Tippbetrieb 0.1 bis 5.00 Sekunden ein- oder ausschalten und bestätigen. Die letzte Einstellung On = ein bestätigen und zurück OFF = aus...

  • Seite 99: Das Menü 9.8 - Geräteeinstel

    19.8 Das Menü 9.8 - Geräteeinstellungen [ ]; Menüübersicht Menü 9.8 - Geräteinstellungen Symbol Menü Seite 9.8.1 Automatische Sommer-/ Winterzeitumstellung ..100 9.8.2 Displaykontrast ....101 9.8.3 Displaybeleuchtung ..101 9.8.4 Uhr-Modus .......102 9.8.5 Tastensperre .....103 9.8.6 Eingänge E1/E2 ....104 9.8.7 Drehrichtungsumkehr ..106 9.8.8 [ L ] Lichtfunktion ....107...

  • Seite 100: Menü 9.8.1 - Automatische Sommer-/ Winterzeitumstellung Ein- /Ausschalten

    19.8.1 Menü 9.8.1 - Automatische Sommer-/ Winterzeitumstellung ein- /ausschalten Der Troll Comfort DuoFern verfügt über eine automatische Das Menü 9.8.1 - Sommer-/Winterzeitumstellung. Sommer-/Winterzeit- umstellung wählen HINWEIS und öffnen. Sollte die Steuerung nicht in Deutschland eingesetzt werden, kann es erforderlich sein, die automatische Sommer-/Winter- Die Sommer-/Winter- zeitumstellung auszuschalten.

  • Seite 101: Menü 9.8.2 - Displaykontrast Einstellen

    19.8.2 Menü 9.8.2 - Displaykontrast einstellen Das Menü 9.8.2 - Den gewünschten Kon- Displaykontrast trast einstellen und be- auswählen und öffnen. stätigen. 1 = niedriger Kontrast 10 = hoher Kontrast 19.8.3 Menü 9.8.3 - Permanente Displaybeleuchtung einstellen Beim Drücken einer Bedientasten wird die Hintergrundbeleuch- Das Menü...

  • Seite 102: Menü 9.8.4 - Uhrmodus Einstellen

    19.8.3 Menü 9.8.3 - Permanente Displaybeleuchtung einstellen Die Displaybeleuchtung bleibt dauerhaft auf der eingestellten Die gewünschte Hellig- Stufe eingeschaltet. keitsstufe einstellen und bestätigen. 0 = ausgeschaltet 1-3 = Helligkeitsstufen 19.8.4 Menü 9.8.4 - Uhrmodus einstellen In diesem Menü können Sie die Zeitbasis (je nach örtlicher Den Uhrmodus einstellen Netzversorgung) für die interne Uhr umstellen.

  • Seite 103: Menü 9.8.5 - Tastensperre Ein-/Ausschalten

    19.8.5 Menü 9.8.5 - Tastensperre ein-/ausschalten Zum Schutz gegen unbeabsichtigte Eingaben, können Sie eine Um die Tastensperre in Tastensperre aktivieren. der Normalanzeige auf- ca. 4 Sek. zuheben bzw. vorzeitig Automatische Aktivierung nach ca. zwei Minuten zu aktivieren die [ SET/ Ist die Tastensperre aktiviert und erfolgt zwei Minuten lang Anzeige: Stopp ]-Taste vier Sekun-...

  • Seite 104: Menü 9.8.6 - Eingänge

    19.8.6 Menü 9.8.6 - Eingänge E1 / E2 konfigurieren Externe Steuerung über zwei Eingänge E1 und E2 HINWEIS ◆ Ist der Manuellbetrieb aktiv, werden die Eingänge nicht Der Troll Comfort DuoFern verfügt über zwei konfigurierbare Ein- berücksichtigt (Die Wind-Funktion ausgenommen). gänge E1 und E2 (230 V / 50 Hz) zum Anschluss externer Signalgeber (z.
  • Seite 105 Das Menü 9.8.6 - HINWEIS Eingänge auswählen Anwendungsbeispiele für die Eingänge E1 / E2 finden Sie auf und öffnen. unserer Internetseite: www.rademacher.de Die Funktion für den Eingang 1 (E1) ein- stellen und bestätigen. Die Funktion für den Eingang 2 (E2) ein- stellen und bestätigen.

  • Seite 106: Menü 9.8.7 - Drehrichtungsumkehr Ein-/Ausschalten

    19.8.7 Menü 9.8.7 - Drehrichtungsumkehr ein-/ausschalten Sollte die Drehrichtung des angeschlossenen Motors vertauscht Die Drehrichtungs- sein (Taste [ Auf ] bewegt den Rollladen abwärts und Taste [ Ab ] umkehr ein- oder bewegt Rollladen aufwärts) muss der Motor nicht neu verkabelt ausschalten.

  • Seite 107: Menü 9.8.8 - Lichtfunktion; Kurzbeschreibung

    19.8.8 Menü 9.8.8 - Lichtfunktion; Kurzbeschreibung Mit Hilfe der Lichtfunktion kann statt eines Rollladenmotors eine Bei aktivierter Lichtfunktion ändert sich die Funktion des Troll Comfort DuoFern grundlegend. Lampe (oder ein anderer elektrischer Verbraucher) angeschlossen und mit Hilfe der Automatikfunktionen gesteuert werden. Da statt eines Motors eine Lampe (oder ein anderer elektrischer Zusätzlich ist eine manuelle Bedienung der Beleuchtung mit den Verbraucher) gesteuert wird, haben die motorspezifischen...
  • Seite 108 19.8.8 Menü 9.8.8 - Lichtfunktion; Kurzbeschreibung Funktionsvergleich zwischen Licht- und Gerätemodus Lichtfunktion aus Lichtfunktion ein Kommando bzw. Lichtmodus Gerätemodus Signal Rohrmotor-Modus Drehrichtungsumkehr [ OFF ] Drehrichtungsumkehr [ On ] Stopp Abenddämmerung Morgendämmerung Sonne keine Funktion...
  • Seite 109 19.8.8 Menü 9.8.8 - Lichtfunktion einstellen Auswahl zwischen Licht- und Gerätefunktion Das Menü 9.8.8 - Licht- funktion auswählen Bei aktivierter Lichtfunktion kann im Menü 9.8.7 - Drehrich- und öffnen. tungsumkehr (s. Seite 106) zwischen [ Lichtmodus ] und [ Gerätemodus ] gewählt werden. Die Lichtfunktion ein- oder ausschalten.

  • Seite 110: Rohrmotors Einstellen

    ◆ Während der aktiven Endpunkteinstellung wird zusätzlich [ SET ] angezeigt. ◆ Die Endpunktfunktion steht nur für elektronische Rohrmo- toren von RADEMACHER ab Baujahr 2000 zur Verfügung. ◆ Bei parallel geschalteten Rohrmotoren ist keine Endpunkt- einstellung möglich. ◆ Bei aktivierter Lichtfunktion steht die Endpunktfunktion...
  • Seite 111 19.8.9 Menü 9.8.9 - Endpunkte des Rohrmotors einstellen Das Menü 9.8.9 - Der Rohrmotortyp wurde erkannt, Endpunkte auswählen weiter mit Pkt. 4. und öffnen. Den oberen Endpunkt Zur Erkennung des einstellen. Motortyps, den Motor mindestens zwei Dazu die Einstelltaste Sekunden lang drücken und gedrückt fahren lassen.
  • Seite 112 19.8.9 Menü 9.8.9 - Endpunkte des Rohrmotors einstellen Den unteren End- HINWEIS punkt einstellen. Die Endpunkte werden nur gespeichert, wenn: ◆ Der Rohrmotor mindestens vier Sekunden lang läuft bevor Dazu die Einstelltaste ein Endpunkt erreicht ist. drücken und gedrückt halten. Der Rollladen ◆...

  • Seite 113: Menü 9.8.0 - Softwareversion Anzeigen

    19.8.10 Menü 9.8.0 - Softwareversion anzeigen In diesem Menü kann die aktuelle Softwareversion des Troll Durch erneutes Drücken Comfort DuoFern angezeigt werden. wird die Gerätevarian- te angezeigt. Durch weiteres Drücken Das Menü 9.8.0 - Soft- wird ein Displaytest wareversion wählen durchgeführt.

  • Seite 114: Software-Reset (Den Auslieferungszustand Wieder Herstellen.)

    20. Software-Reset (Den Auslieferungszustand wieder herstellen.) Bei Bedarf können Sie Danach erscheint für ei- alle Einstellungen löschen nige Sekunden der Ge- und den Auslieferungs- rätetyp (Cd = Comfort zustand des Troll Comfort DuoFern) sowie die DuoFern wieder herstel- Softwareversion. len. Alle Einstellungen sind gelöscht und auf den Die vier Tasten...

  • Seite 115: Hardware-Reset

    21. Hardware-Reset Sollte der Troll Comfort DuoFern nicht mehr reagieren, so kann ein Hardware-Reset durchgeführt werden. Dazu muss das Bedienteil [ 1 ] aus dem Installationsgehäuse [ 3 ] herausgezogen werden. Auf der Rückseite des Bedienteils [ 1 ] befinden sich in der Mitte einer Öffnung zwei Kontaktflächen, die z.

  • Seite 116: Demontage

    22. Demontage Auch bei der Demontage des Troll Comfort DuoFerns Demontageablauf: besteht Lebensgefahr durch Stromschlag. Das Stromnetz spannungslos schalten. Beachten Sie bitte die Sicherheitshinweise zum elektrischen Die Anschlussstelle gegen Wiedereinschalten sichern und auf Anschluss auf Seite 26. Spannungsfreiheit prüfen. Das Bedienteil [ 1 ] vorsichtig vom Installationsgehäuse [ 3 ] abziehen.

  • Seite 117: Ce-Zeichen Und Eg-Konformität

    23. CE-Zeichen und EG-Konformität Die Troll Comfort DuoFern (Art.-Nr. 3650 05 72 / 3650 05 82) erfüllen die Anforderungen der geltenden europäischen und nationalen Richtlinien: 1999/5/EG R&TTE Richtlinie Die Konformität wurde nachgewiesen. Die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt: RADEMACHER Geräte-Elektronik GmbH &...

  • Seite 118: Technische Daten

    24. Technische Daten 25. Werkseinstellungen Außenmaße Bedienteil [ 1 ]: 50 x 50 mm x 12 Automatik: On (Ein) (nach DIN 49075) Schaltzeiten: On (Ein) Farbe: Ultraweiß / Aluminium Auf-Zeit und Modus: 7:00 Uhr / NORMAL Nennspannung: 230 V / 50 Hz Ab-Zeit und Modus: 20:00 Uhr / NORMAL Max.

  • Seite 119: Uhr-Modus

    25. Werkseinstellungen Tippbetrieb: OFF (Aus) Automatische Sommer- / Winterzeitumstellung: On (Ein) Wendeautomatik: OFF (Aus) Displaykontrast: Wendezeit / Lamellenlaufzeit: 1,5 Sekunden Displaybeleuchtung: Standard Lamellenposition: Uhr-Modus: 1 (50 Hz) Automatisches Wenden nach einem manuellen Stopp in Tastensperre: OFF (Aus) Richtung „Ab“ ON (Ein) Eingänge E1 / E2: OFF / OFF (Aus) Automatisches Wenden in...

  • Seite 120: Zeitzonentabelle

    26. Zeitzonentabelle Belgien England Frankreich Luxemburg 146 Mailand 171 Baden 101 Antwerpen 116 Aberdeen 130 Bordeaux 147 Neapel 158 Luxemburg 172 Braunau 102 Brügge 117 Birmingham 131 Brest 148 Palermo 173 Brixen Niederlande 103 Brüssel 118 Bristol 132 Dijon 149 Rom 174 Bruck/Mur 159 Amsterdam 104 Lüttich...
  • Seite 121 26. Zeitzonentabelle 188 Krakau 203 Zürich 218 Badajoz 235 Valencia 251 Sarajevo 189 Lodz 219 Burgos 236 Valladolid 252 Sofia Schweden 190 Lublin 220 Cáceres 237 Vitoria 253 Skopje 204 Boras 191 Posen 221 Castellón 238 Zaragoza 254 Thessaloniki 205 Gävle 192 Stettin 222 Granada 239 La Palma...

  • Seite 122: Zubehör

    27. Zubehör Lichtsensor: Zubehör finden Sie unter der folgenden Internetadresse: www.rademacher.de/zubehoer Art.-Nr. Kabellänge 7000 00 88 0,75 m 7000 00 89 1,5 m 7000 00 90 7000 00 91 7000 00 92 10 m...

  • Seite 123: Garantiebedingungen

    28. Garantiebedingungen RADEMACHER Geräte-Elektronik GmbH & Co. KG gibt eine 24-mona- Innerhalb der Garantiezeit auftretende Mängel beseitigt RADEMACHER tige Garantie für Neugeräte, die entsprechend der Einbauanleitung kostenlos entweder durch Reparatur oder durch Ersatz der betreffen- montiert wurden. Von der Garantie abgedeckt sind alle Konstrukti- den Teile oder durch Lieferung eines gleichwertigen oder neuen onsfehler, Materialfehler und Fabrikationsfehler.
  • Seite 124 RADEMACHER Geräte-Elektronik GmbH & Co. KG Buschkamp 7 46414 Rhede (Deutschland) info@rademacher.de www.rademacher.de Service: Hotline 01805 933-171* Telefax +49 2872 933-253 service@rademacher.de 14 ct/Minute aus dem deutschen Festnetz der DT AG/ Mobilfunk max. 42 ct/Minute (gilt nur für Deutschland)

Diese Anleitung auch für:

Troll comfort duofern

Inhaltsverzeichnis
