P9HW Drahtgebundenes individuelles Taschenmonitorsystem

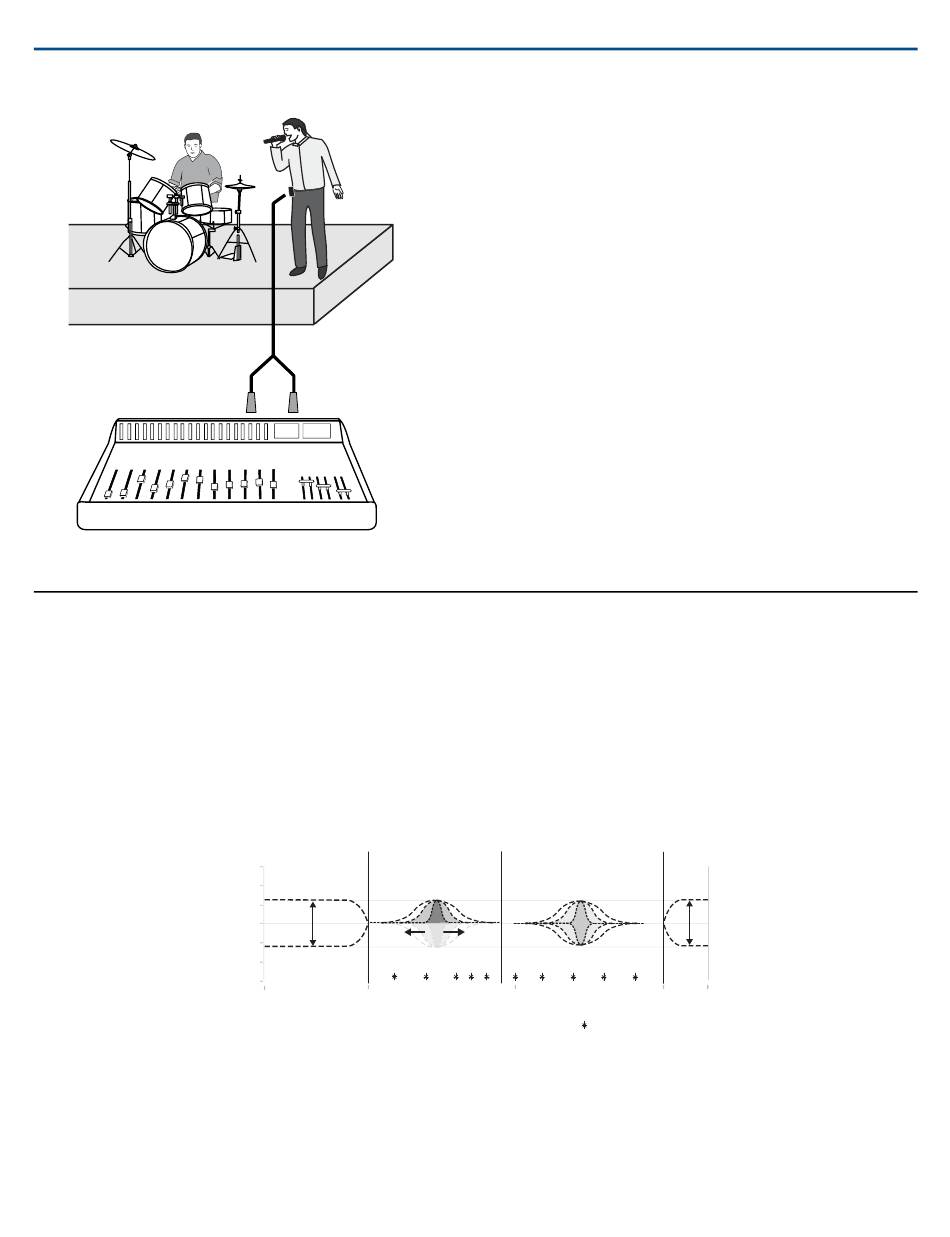

Instrumentenmix
Systemüberblick

Audioeinstellungen

MODE
STEREO: Audiosignale von Kanal 1 sind im linken Ohrhörer, Audiosignale von Kanal 2 im rechten Ohrhörer zu hören.
MIXMODE: Beide Kanäle sind im rechten und linken Ohrhörer zu hören. Die Mischung zwischen den beiden Signalen kann angepasst werden.
EQ
Der parametrische Equalizer ist in vier Frequenzbänder eingeteilt: LOW, LOW MID, HIGH MID und HIGH. Wenn der Equalizer aktiviert ist, können die folgenden
Parameter eingestellt werden:
FREQUENCY: Auswahl der Frequenz des zu verstärkenden/abzusenkenden Bands
Q: Einstellung der Güte und Flanke des Frequenzbands (in Oktaven gemessen)
GAIN: Einstellbar in 2-dB-Schritten von -6 dB (Absenkung) bis +6 dB (Verstärkung)
HINWEIS: HIGH und LOW sind Filter mit Kuhschwanz-Charakteristik und verfügen daher nicht über einstellbare Q-Werte. Der HIGH-Kuhschwanzfilter ist auf
10 kHz und der LOW-Kuhschwanzfilter auf 100 Hz fest eingestellt.
VLIMIT (maximaler Lautstärkepegel)
Einen Wert (zwischen -3 und -21 dB) einstellen, um den maximalen Lautstärkepegel zu begrenzen. Der Lautstärkeregler beeinflusst weiterhin im gesamten
Bereich den Lautstärkepegel, die Begrenzung schränkt lediglich den maximalen Pegel ein
Hinweis: Der VLIMIT-Wert komprimiert das Audiosignal nicht.
BAL MX / BAL ST (Balance)
Das Verhalten des Balance-Reglers hängt von der verwendeten Betriebsart ab:
STEREO: Einstellung der Links/Rechts-Balance
MIXMODE: Einstellung der Mischung zwischen Kanal 1 und Kanal 2
2/8
Gesangsmix
LOW
15
10
5
+6 dB
dB
GAIN
0
-6 dB
-5
-10
-15
20 100
LOW-MID HIGH-MID
Q
1k
(Hz)
FREQUENCY
HIGH
10k 20k
= Selectable frequencies
