INBAU

BEFESTIGUNGSSTELLEN

Die Befestigungsposition Ihres Source-Geräts wirkt sich erheblich auf die Leistung Ihres im Armaturenbrett
eingebauten CD/DVD-Spielers aus. Das Source-Gerät kann in einer Vielzahl von Betriebsstellen eingebaut
werden. Die Wahl sollte jedoch sorgfältig getroffen werden, um optimales Funktionieren zu gewährleisten.
Motorraum
Das Gerät darf nicht im Motorraum installiert werden. Ein solcher Einbau führt zum Verlust der Garantie.
Armaturenbrett
Befestigung des Source-Geräts im Armaturenbrett bietet optimalen Zugriff. Das Source-Gerät sollte unter
Verwendung der „Standardbefestigungs"- oder „ISO-DIN"-Befestigungsmethode angebracht werden, um
optimale Performance des CD/DVD-Spielers zu gewährleisten.
Mittelkonsole
Befestigung des Source-Geräts in der Mittelkonsole bietet optimalen Zugriff. Ein solcher Einbau darf jedoch
nicht den Betrieb der Gangschaltung oder Handbremse beeinträchtigen.
Handschuhfach
Befestigung des Source-Geräts im Handschuhfach ist adäquat, erlaubt jedoch keinen leichten Zugriff. Eine
Befestigung im Handschuhfach sollte nur erfolgen, falls die Befestigung im Armaturenbrett oder in der
Mittelkonsole nicht akzeptabel ist (z.B. wenn die Integrität von älteren Fahrzeugen mit einem
Armaturenbrett aus Metall gewahrt werden soll).
Unter dem Armaturenbrett
Befestigung des Source-Geräts unter dem Armaturenbrett ist adäquat, erlaubt jedoch keinen leichten
Zugriff. Eine Befestigung unter dem Armaturenbrett sollte nur erfolgen, falls die Befestigung in
Armaturenbrett, Mittelkonsole oder Handschuhfach nicht akzeptabel ist. Das Source-Gerät in
angemessener Entfernung vom Aktionsbereich des Fahrers anbringen, sodass die Bedienung von
Handbremse, Gangschaltung oder Pedalen nicht beeinträchtigt wird.
HINWEIS: Das Source-Gerät sollte einen Befestigungswinkel haben, der nicht mehr als ±20° von der
Horizontalen abweicht.

FERNBEDIENUNG

Die Klemmhalterung für die Fernbedienung mit zwei Schrauben oder doppelseitigem Klebeband an einer
leicht zugänglichen Stelle befestigen.
VORSICHT:
Zur Vermeidung von Unfällen die Fernbedienung niemals an einer Stelle befestigen,
!
an der sie das Fahren behindert.
Einbau der Batterien
1. Die Batteriefachabdeckung auf der Rückseite der Fernbedienung entfernen.
2 Zwei AAA-Batterien unter Berücksichtigung der korrekten Polarität wie auf dem Diagramm, das sich
auf der Innenseite des Batteriefachs befindet, gezeigt einbauen.

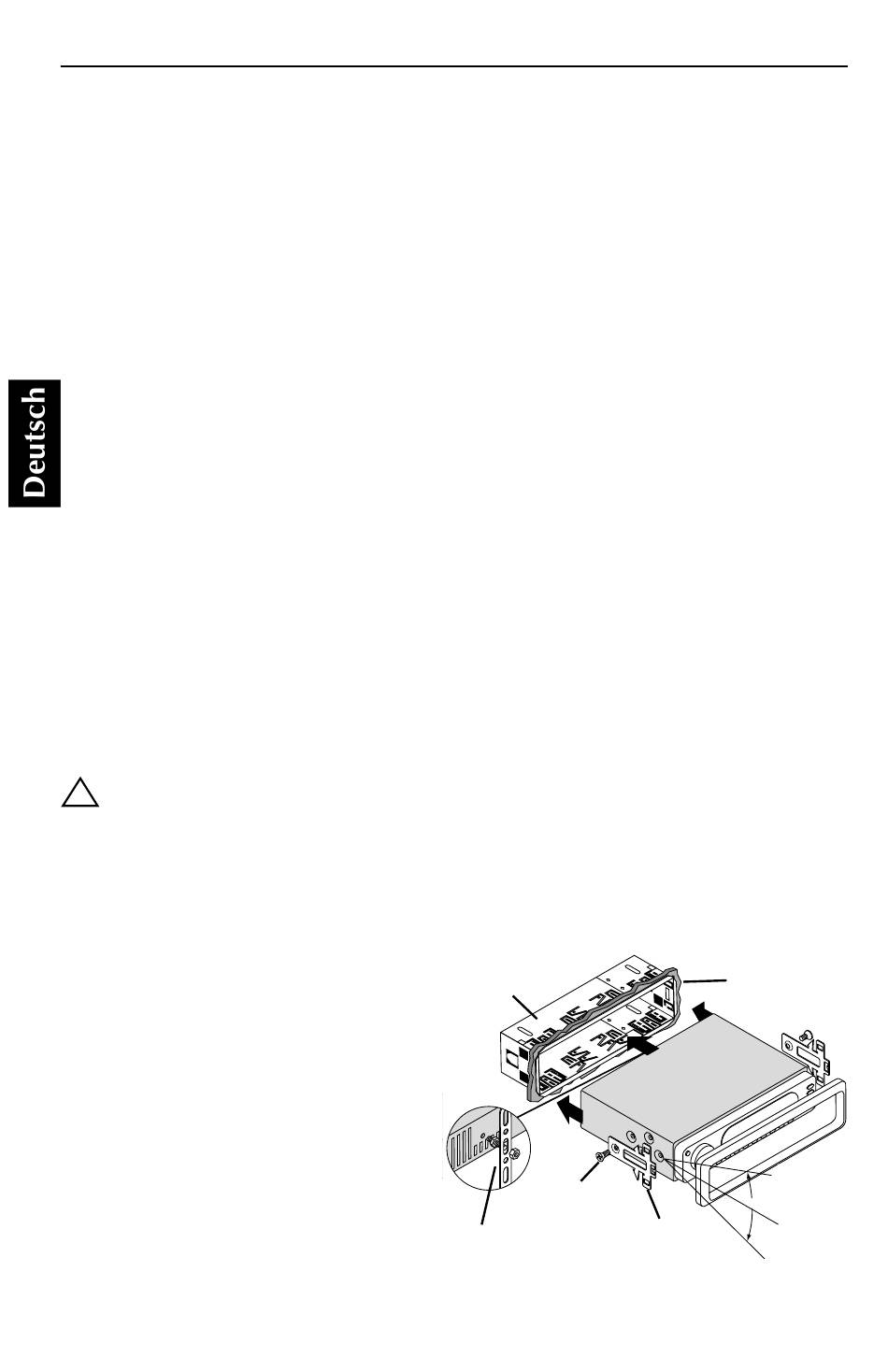

STANDARDBEFESTIGUNG

Einbau:
• Die Verrastungen für die Einbaufassung (mit
den beiliegenden Schrauben) auf dem Source-
Gerät anbringen.
• Die Einbaufassung in einem sicheren
Armaturenbrett befestigen.
HINWEIS: Darauf achten, dass das Source-Gerät
möglichst horizontal angebracht wird,
damit der CD/DVD-Spieler optimal
funktioniert. Befestigungswinkel mit
einer Abweichung von bis zu ±20˚ von
der Horizontalen sind dabei möglich.
• Die entsprechenden Riegel an allen Seiten der
Einbaufassung biegen. Siehe Einbaublatt.
• Das Source-Gerät in die Einbaufassung einschieben, bis es einrastet.
6
Fassung
Schraube
Verrastung
rückwärtiger Bügel
Armaturenbrett
Zierein-
+ 2
fassung
0 °
H o
r i z
o n
t a l
- 2 0
°
