Betriebsanleitung
EX / 002
3.3 Funktion der Wandsäge EX
Die Wandsäge EX ist das zentrale Bauteil des Wandsägesystems. An der
EX sind sowohl alle Motoren wie auch das Schneidewerkzeug und der
Blattschutz montiert.
3.3.1 Komponenten
5
12

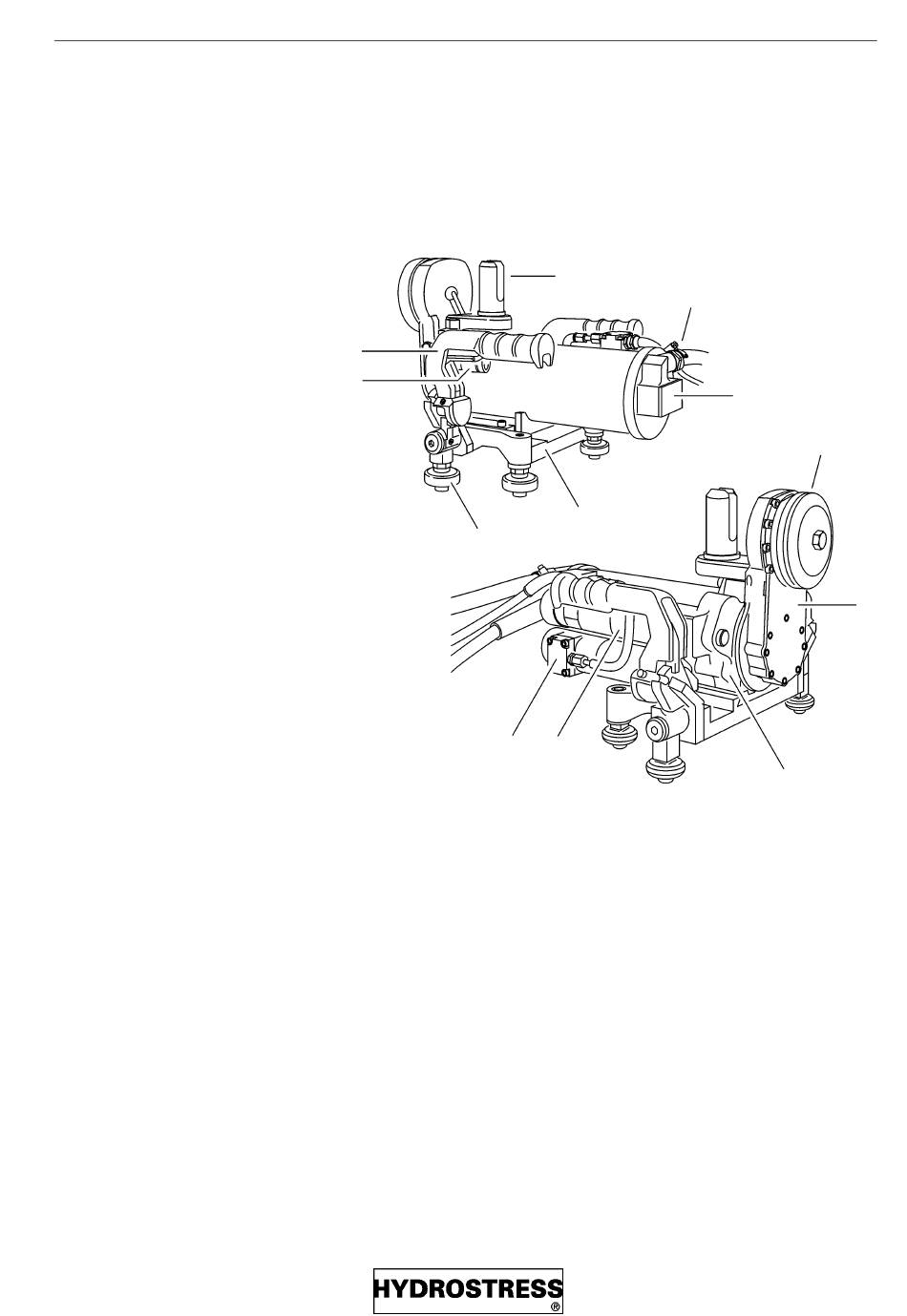

Fig. 3-3 Komponenten
1 Chassis
2 Verschiebeeinheit
3 Getriebeschwenkarm
4 Sägeblattaufnahme
5 Verschlusseinheit
6 Führungsrollen
7
1
6
9
10
Aufbau und Funktion
11
8
4
2
7 Bolzen Blattschutzaufnahme
8 Blatt-Antriebsmotor
9 Vorschubmotor
10 Schwenkmotor
11 Wasseranschluss
12 Bypass Wasser
3
3-5
