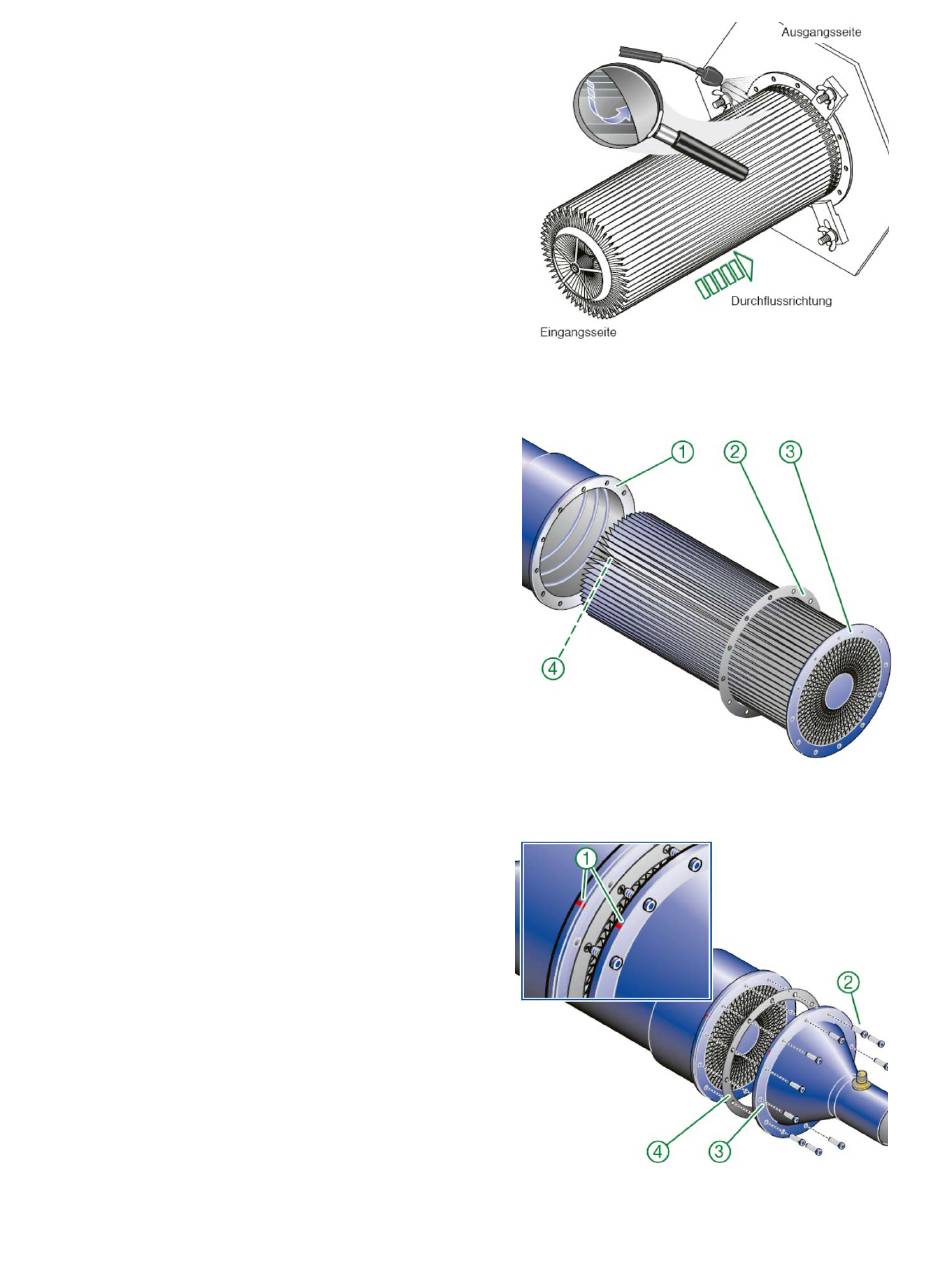

Reinigungsschritt 2
Filter zur Ausgangsseite reinigen,
um den Russ und die Asche unter dem
Flansch zu entfernen.
®
Den SMF
-Filter vorsichtig drehen
und umlaufend reinigen.
Nach Abschluss der Reinigungsarbeiten
den Filter für ca. 2 Stunden an der
Umgebungsluft trocknen oder mit
Druckluft trocken blasen.
HINWEIS:
Temperaturen unter dem Gefrierpunkt
sind unbedingt zu vermeiden!
®
Einbau SMF
-Filter
Dichtflächen vor der Montage reinigen!
Die Gewinde am Filtergehäuse
(1)
sind
mit einem Gewindeschneider M6 x 1,25
nachzuschneiden.
Mit der neuen Dichtung
(2)
wird der
SMF®-Filter
(3)
vorsichtig in das
Filtergehäuse eingeschoben.
®
Der SMF
-Filter ist durch einen im
Eingangskonus liegenden Dorn gelagert,
der vorsichtig in das Mittelloch der
Kralle
(4)
eingeführt werden muss.
Endmontage Filtergehäuse
Beim Zusammenbau müssen die
Markierungen
(1)
wieder
deckungsgleich sein!
Mit den neuen Innensechskantschrauben
(Edelstahl)
(2)
wird der Ausgangskonus
(3)
und die 2. neue Dichtung
(4)
auf das
Filtergehäuse vormontiert.
Die Innensechskantschrauben werden
über Kreuz mit einem Anzugsdrehmoment
von 5 Nm angezogen
- 21 -
