5. Elektrischer Anschluss
Der elektrische Anschluss muss durch einen zugelassenen
Elektriker entsprechend den geltenden Vorschriften erfol-
gen.
Steuerung
Der Lufterhitzer verfügt über ein Steuerkabel, das für den
Anschluss mit einer Schnellverbindung versehen ist. Die
Länge des Steuerkabels beträgt ca. 8 m. Ein Verlänge-
rungskabel ist als Zubehör erhältlich.
Beim Lüftungsgerät SILVER C wird der Adapter modular/
Anschlussklemme TBLZ-1-55 für den Anschluss an die
externe Steuerung verwendet. Andere Einheiten werden
mit dem Gerät verbunden, siehe Installations- oder
Betriebs- und Wartungsanleitung für das entsprechende
Gerät.
Bei der Installation des Steuerkabels muss die Umge-
bungstemperatur 0-50°C betragen. Der minimal zulässige
Biegeradius bei der Installation liegt bei 20 mm. Der mini-
mal zulässige dauerhafte Biegeradius liegt bei 40 mm.
Stromversorgung
Die Stromversorgung wird gemäß den Tabellen und Skiz-
zen direkt (über einen empfohlenen Betriebsschalter) an
den Lufterhitzer angeschlossen.
Die Stromzufuhr erfolgt über eine Kabelverschraubung,
die in einer ausgestanzten Öffnung montiert wird. Die
Anschlüsse für Versorgungskabel befinden sich im Schalt-
kasten hinter der Inspektionstür. Siehe auch die Tabellen
auf den folgenden Seiten.
HINWEIS!
Vor Verwendung müssen die Schrauben wie unten ange-
geben nachgezogen werden.
Schraubenart
Sicherungen
PH2
PH2
Schütze
Schlitz
Klemmen,
Stromversor-
HEX 5 mm
gung
Änderungen vorbehalten.
Moment
2,5–3 Nm
1,2–1,7 Nm
4–4,5 Nm
5–10 Nm
1 2
3 4
5 6

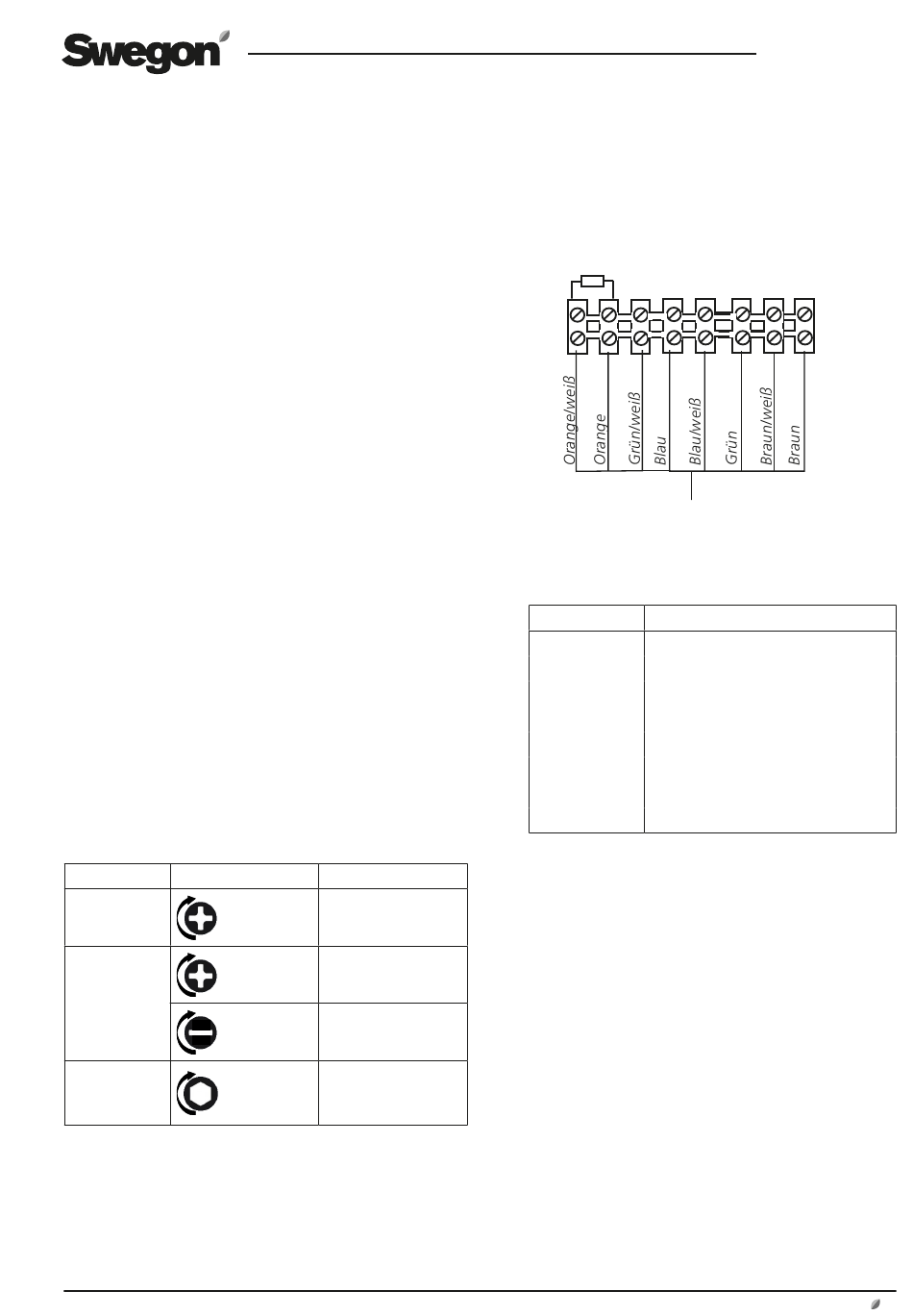

Steuerkabel (vorverdrahtet).
Für SILVER C wird der Adapter modular/Anschlussklemme
TBLZ-1-55 verwendet, siehe separate Anleitung.
Kabelfarbe
Funktion
Orange/weiß
GND
Orange
Lufterhitzer, Typ (Widerstand)
Grün/weiß
GND
Blau
Überhitzung
Blau/weiß
Nicht verwendet
Grün
Steuersignal Y (0-10 V)
Braun/weiß
Nicht verwendet
Braun
Nicht verwendet
