videoone ISIS-BX201 Benutzerhandbuch Seite 24

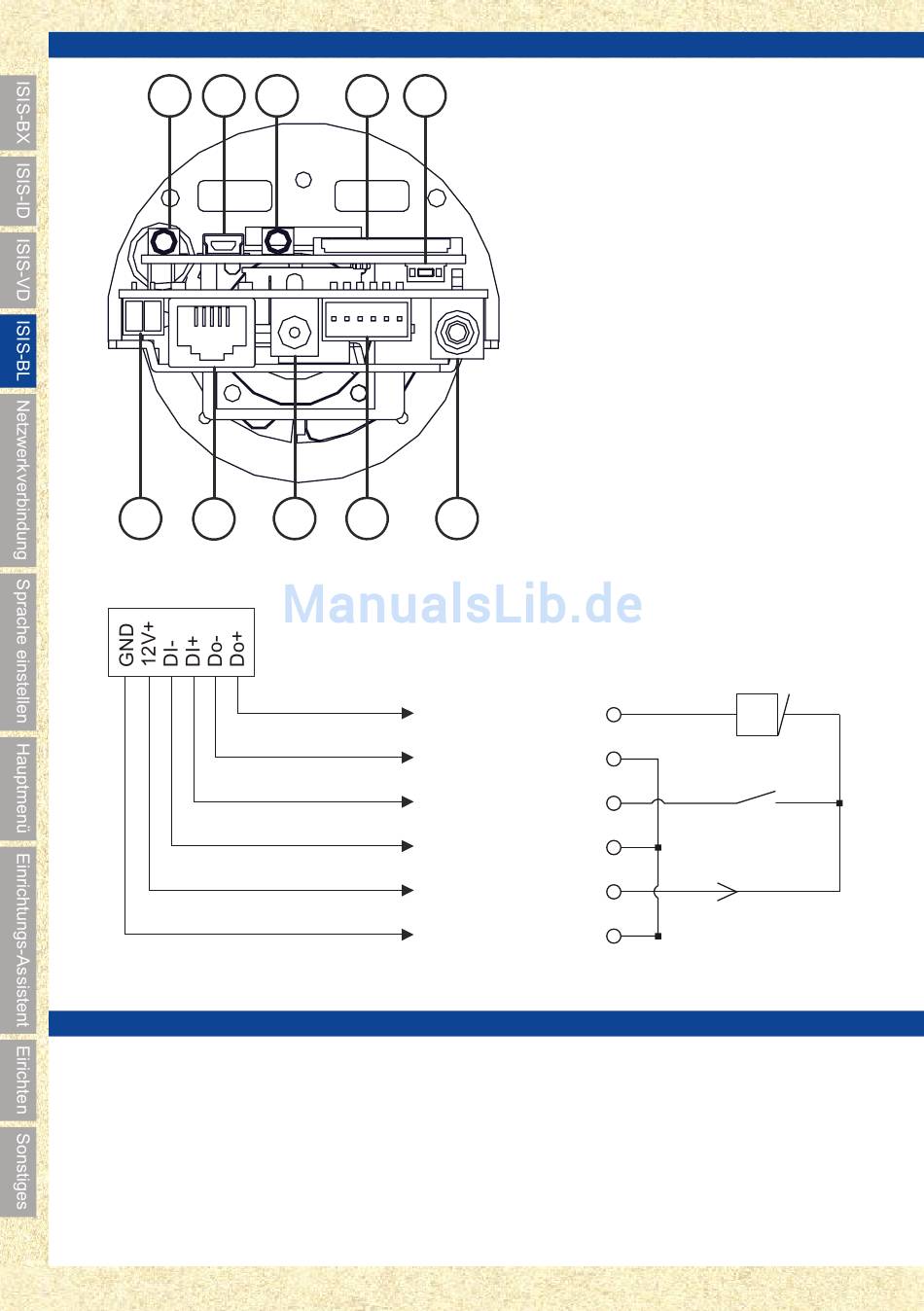

Anschlüsse
6
1
Anschlussblock:
Spannungsversorgung
Sie können die Kamera wahlweise mit 12V DC oder mit 24V AC betreiben. Sie können auch PoE (Power
over Ethernet) verwenden. Dabei erfolgt die Spannungsversorgung über das Netzwerkkabel. PoE wird
empfohlen, wenn Sie eine weitere Öffnung durch die Kabelzufuhr vermeiden wollen. PoE-Komponenten
erhalten Sie bei Ihrem Fachhändler.
24
7 8 9 10
2
3 4
+12V
1. AC-Anschlussblock für
Spannungseingang 24V AC
2. RJ45 Netzwerk, PoE
3. DC-Buchse für
Spannungseingang 12V DC
4. Anschlussblock
5. TV-Ausgang (Cinch)
6. Audio-Eingang
7. USB
8. Audio-Ausgang
9. SD / SDHC
10. Reset (Werkseinstellungen)
5
Digitaler Ausgang +
Digitaler Ausgang -
Digitaler Eingang +
Digitaler Eingang -
DC Ausgang
GND
+12V
Reed switch
12V
100mA
