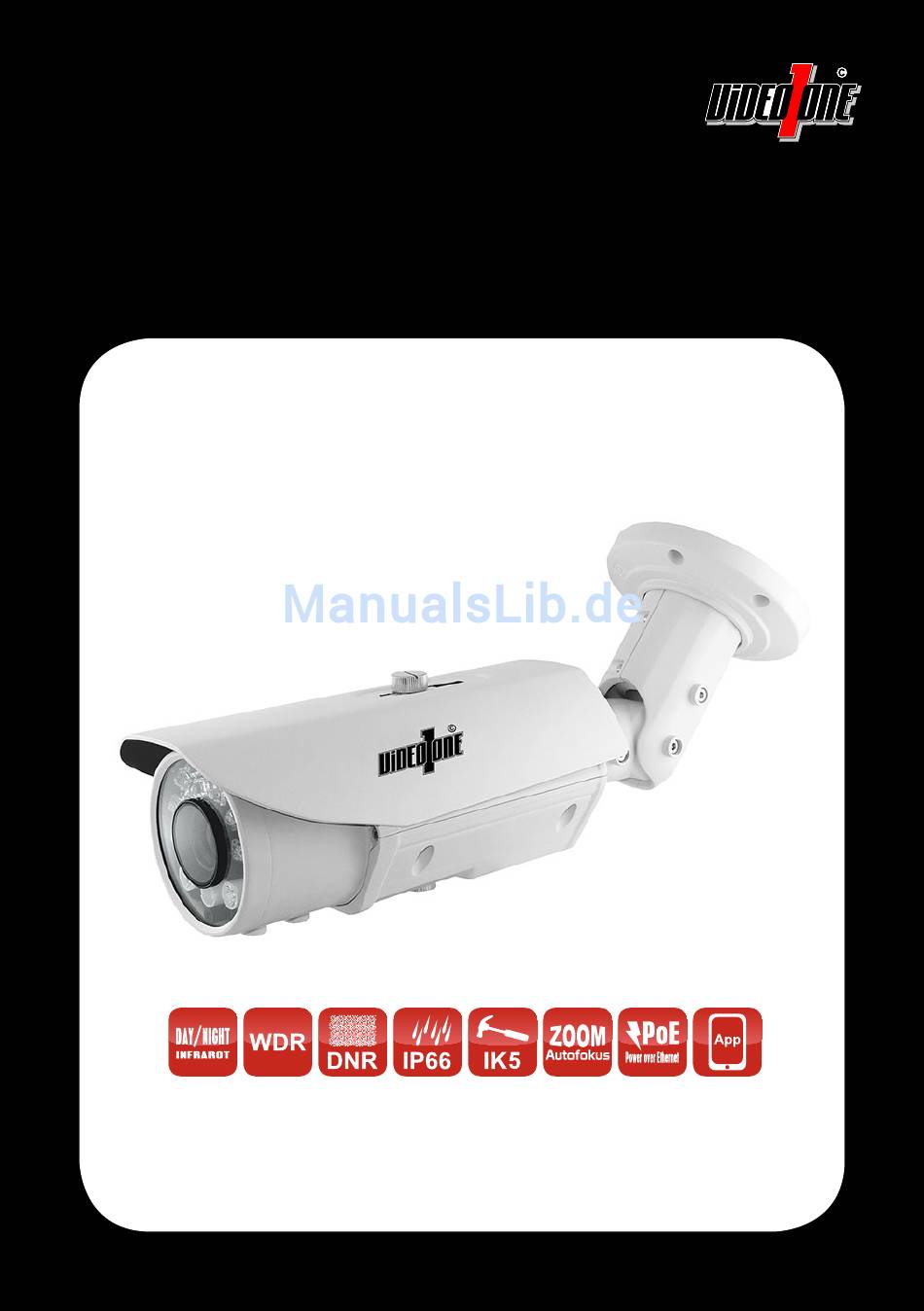

- Seite 1 ISIS-SBL2531Z Full HD IP-Kamera Benutzerhandbuch Vor Inbetriebnahme bitte dieses Handbuch lesen. Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch! Wir gratulieren Ihnen zum Kauf eines Qualitätsprodukts der Marke VideoOne. Standard Zugangsdaten Standard Ports IP-Adresse: 192.168.0.120 HTTP: 80 Benutzername: admin Control/Streaming: 30001 Passwort: admin RTMP: 8080 Die DHCP-Funktion ist standardmäßig ausgeschaltet. RTSP: 554 Inhalt Verpackungsinhalt ........2 Ferneinwahl über das Internet ....12... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise VORSICHT GEFAHR EINES ELEKTROSCHOCKS NICHT ÖFFNFN DIE ABDECKUNG DARF NUR VON QUALIFIZIERTEM KUNDENDIENSTPESONAL GEÖFFNET WERDEN. 1. Lassen Sie keine Gegenstände auf das Gerät fallen und setzen Sie es keinen starken Stößen aus. Halten Sie es fern von Standorten, die übermäßiger Erschütterung ausgesetzt sind. 2. -
Seite 4: Montage
Montage Verwenden Sie die Schablone zum Bohren der Verwenden mitgelieferten 35mm Löcher an Wand oder Decke. Schrauben und Dübel zur Befestigung des Montageadapters. Alarm RJ45 DC12V Audio In Audio Out Anschlusskabel verbinden. Das ankommende Netzwerkkabel ohne Stecker durch den Stecker-Mantel ziehen. RJ45-Stecker aufcrimpen. - Seite 5 Stecker-Mantel andrücken und festschrauben. Kamera einhaken. Achten Sie darauf, dass die Schraube zum Einhaken in die Montageplatte korrekt sitzt. Kamera bündig aufsetzen. Kamera mit den vier Inbus-Schrauben am Montageadapter festziehen. Verschraubung am Wandarm lösen, um diesen Schutzfolie abziehen. Information zum Objektiv ausrichten zu können.
-
Seite 6: Elemente An Unterseite Der Kamera
Elemente an der Unterseite der Kamera Reset (zum Zurücksetzen auf Werkseinstellungen fünf Sekunden gedrückt halten) Status-LED für Netzwerk TV-Out Status-LED für SD-Karte SD Kartenslot Software „IP Search“ Auf der mitgelieferten CD/DVD befindet sich ein Hilfsprogramm mit dem Namen „IP Search“. Das Programm sucht nach allen Kameras der ISIS-S Serie, die über das lokale Netzwerk verbunden sind. -
Seite 7: Kamera Konfigurieren
Kamera konfigurieren (Firmware) Starten Sie einen Webbrowser (z.B. Internet Explorer) und geben Sie in die Adressleiste die IP-Adresse der Kamera ein. Das folgende Bild erscheint. Wählen Sie oben rechts die deutsche Sprache aus , geben Sie die Zugangsdaten ein und bestätigen Sie mit einem Klick auf „Anmelden“. Standard Zugangsdaten IP-Adresse: 192.168.0.120 Benutzername: admin... - Seite 8 Sensor-Einstellungen: Klicken unteren Leiste „Einstellungen“, um in die Sensor-Einstellungen zu gelangen. Damit benutzerdefinierte Einstellungen vergeben können, wählen Sie in den Sensor- Einstellungen zunächst unten links „Debug Mode“ aus. 1. Uhrzeit 2. Bild-Einstellungen 3. Shutter/Verschluss 4. Verstärkung 5. Tag/Nacht Einstellungen 6. IR LED 7.
-
Seite 9: Software „Inview
Software „InView“ Mit der CMS (Central Management Software) InView können Sie zum Aufzeichnen Ihrer Kameras auf einem PC verwenden. Die Software kann auch zum Verwalten Ihrer Kameras und NVRs (Netzwerkrecorder) über eine Netzwerk- oder Internetverbindung genutzt werden. Welche Kameras und NVRs kompatibel sind, erfahren Sie bei Ihrem Fachhändler. - Seite 10 Kameras hinzufügen: 1. Klicken Sie oben im Hauptmenü auf „System Verwaltung“. 2. Wählen Sie in der llinken Spalte „Kamera Verwaltung“. 3. Klicken Sie auf das Untermenü „Kameras“. 4. Klicken Sie zum manuellen Hinzufügen einer Kamera unten rechts auf „Neu“ oder zum automatischen Suchlauf auf „Suchen“.
- Seite 11 Wiedergabe: 1. Klicken Sie oben im Hauptmenü auf „Wiedergabe“. 2. Wählen Sie oben links die gewünschten Kameras aus. 3. Alle Tage, von denen Aufzeichnungen gespeichert sind, werden im Kalender unten links grün hinterlegt. Wählen Sie einen Tag aus. Die Kameras, von denen Aufzeichnungen am gewünschten Datum vorhandenen sind, werden auch grün hinterlegt.
-
Seite 12: Ferneinwahl Über Das Internet
Ferneinwahl über das Internet Zur Ferneinwahl über das Internet wird eine feste IP-Adresse oder eine dynamische IP-Adresse benötigt. Diese muss im Internet-Router eingetragen werden, über den die Kamera mit dem Internet verbunden werden soll. Zusätzlich müssen im Router die folgenden Ports freigeschaltet werden: Standard Ports HTTP: 80 Control/Streaming: 30001... -
Seite 13: Technische Daten
Technische Daten Allgemeine Daten ISIS-SBL2531Z Bildsensor 1/2.8" (9.07mm) Progressive Scan CMOS Auflösung 1920x1080 (30 Bilder/Sekunde), 2 Megapixel Full HD Lichtempfindlichkeit Farbe 0.1 Lux (F1.2, AGC Ein) Lichtempfindlichkeit SW 0 Lux (IR an) Day/Night automatische Tag-/Nachtumschaltung mit schwenkbarem IR Cut Filter... -
Seite 14: Abmessungen
Abmessungen Einheit: mm Entsorgung In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem: Die nachfolgende Kennzeichnung auf Produkten, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. -
Seite 15: Notizen
Kundendienst Ihr Kundendienst: _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ Tel: ______________________________________________________________________________ 24-Stunden Notdienst Tel: ____________________________________________________________ Notizen...
