videoone ISIS-BX201 Benutzerhandbuch Seite 18

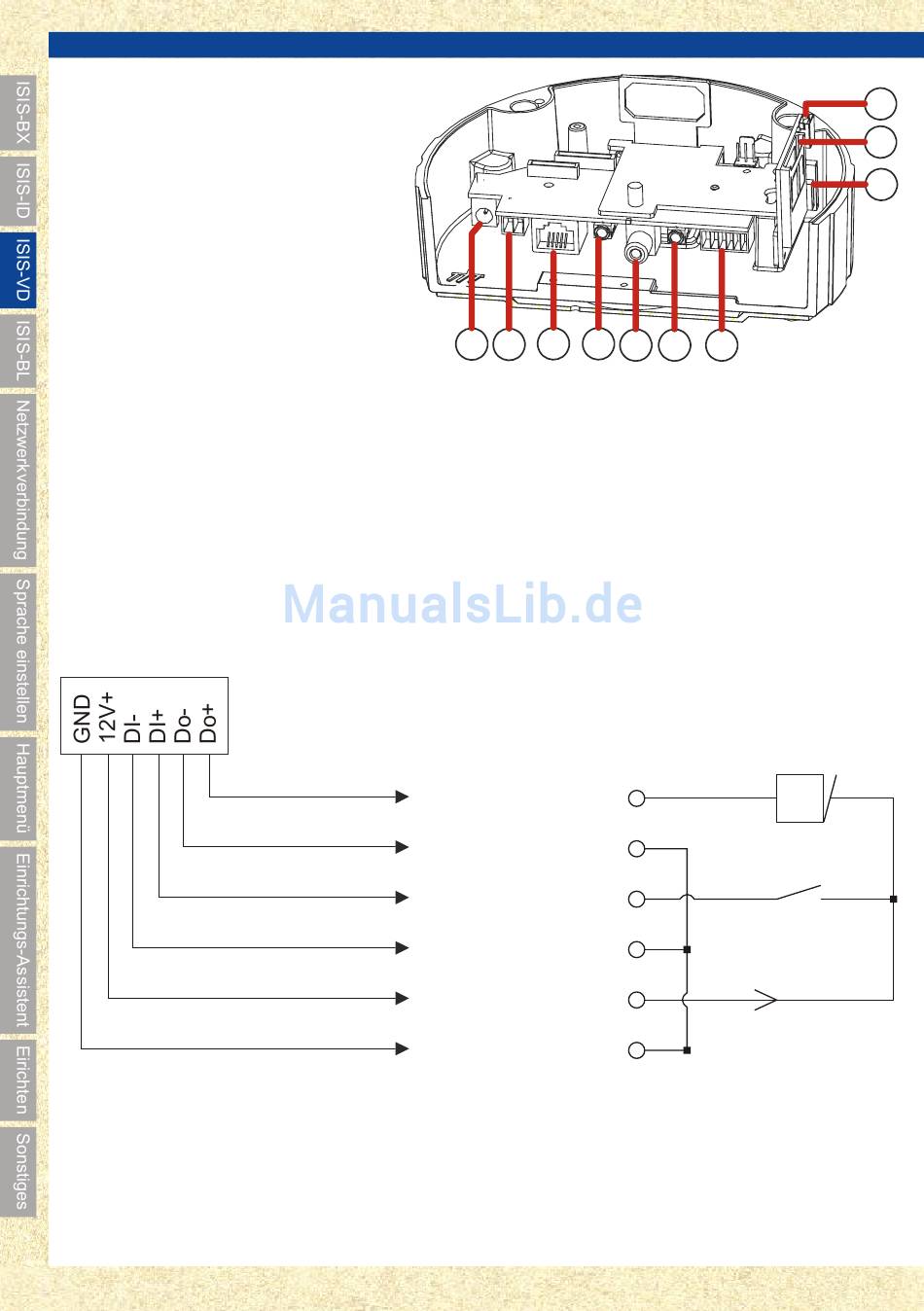

Anschlüsse
1. DC-Buchse für 12V DC
2. Anschlussblock für 24V AC
3. RJ45 Netzwerk, PoE
4. Audio-Eingang
5. TV-Ausgang (Cinch)
6. Audio-Ausgang
7. Anschlussblock
8. USB
9. SD / SDHC
10. Reset (Werkseinstellungen)
Setzen Sie bitte die beiden im Lieferumfang
enthaltenen Anschlussstecker in die dafür
vorgesehenen Anschlüsse (2 und 7).
Anschlussblock:
18
Digitaler Ausgang +
Digitaler Ausgang -
Digitaler Eingang +
Digitaler Eingang -
+12V
DC Ausgang
GND
1 2 3 4 5 6
8
9
10
7
+12V
Reed switch
12V
100mA
