- Seite 1 Geschirrspüler Gorenje z.B. GVI 682 –3 Art. Nr. 646 959 Technischer Support Schulung...
-
Seite 2: Typbezeichnung Geschirrspüler
Typbezeichnung Geschirrspüler Gorenje Geschirrspüler GSI = Gorenje- Spüler-Integriert GSU= Gorenje- Spüler-Unterbau GVI = Gorenje Spüler-Vollintegriert zB.641 ohne Voll- 60 cm Gerät wasserschutz Programme 641= 1 Taste ohne Vollwasserschutz 642= 1 Taste mit Vollwasserschutz 682= 5 Tasten ( ), 4 Tasten (... - Seite 3 Modelle 60 / 45 cm GSI 641 mit 3 Tasten GSI 582 W GSI 582 E GSU 641 GSU 541 GVI - KGV 640 GVI _KVI 553 GVI 682 Technischer Support Schulung...
-
Seite 4: Geschirrspüler Vollintegriert 60 Cm 682
Geschirrspüler vollintegriert 60 cm 682-3 Schalter EIN / AUS Mg. Wasserzulauf Reg.Ventil Tastatur Niv. Schalter Mg.Ventil Dosiereinh. Ausgabe Elektronik Schwimmer Schalter NTC Fühler Ablauf- Heizung pumpe Umwälzpumpe Technischer Support Schulung... -

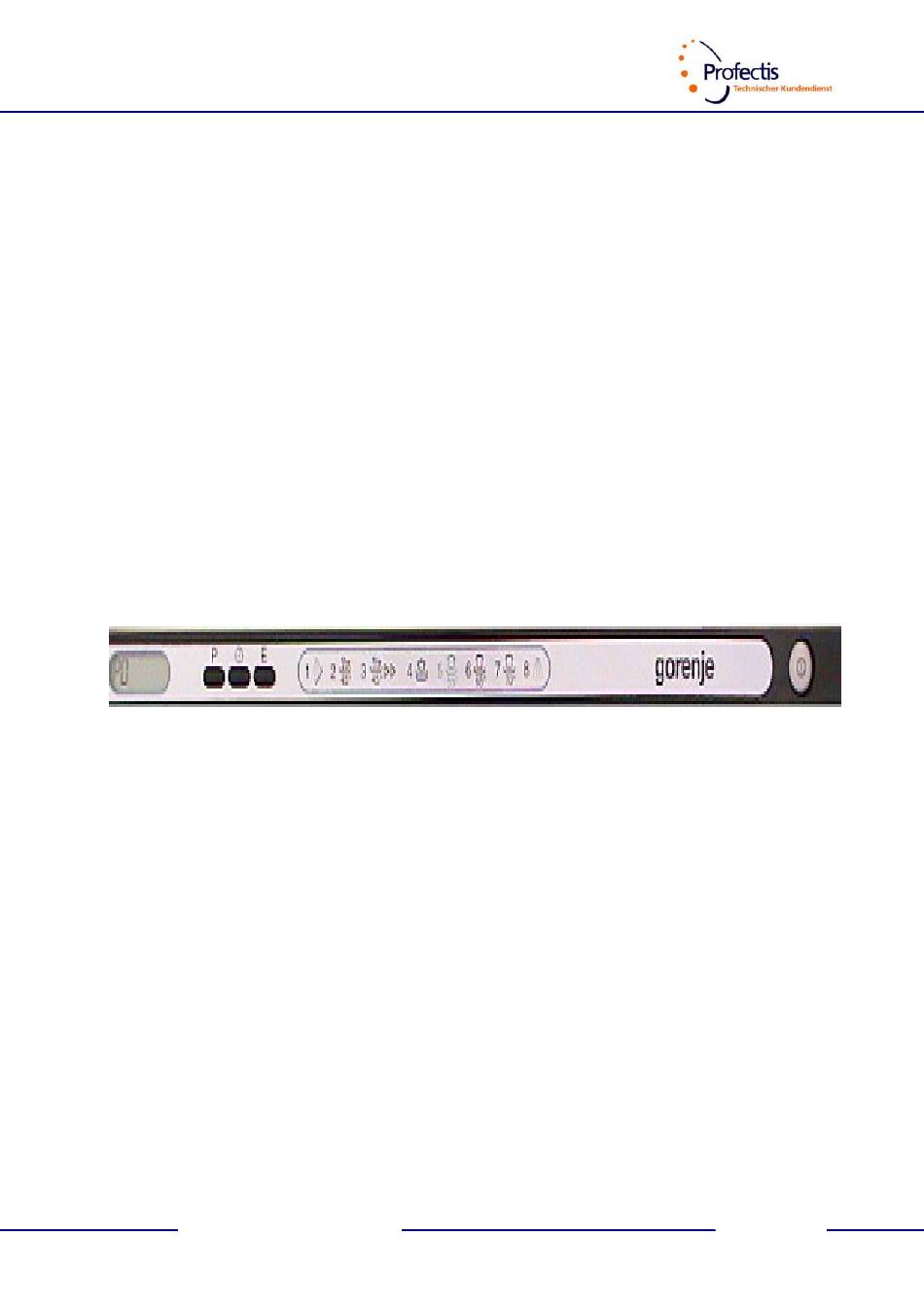

Seite 5: Programmwahl Und Tasten
Geschirrspüler vollintegriert 60 cm 682-3 Programmwahl und Tasten Die Bedienung der Tasten kann nur bei offener Tür erfolgen. Die Ein/Aus Taste befindet sich auf der rechten oberen Seite der Bedienblende. Über diese Taste werden die Elektronik, der Türschalter und der Niveau-Schalter direkt mit Spannung versorgt. - Seite 6 Taste Startzeit-Vorwahl: Die Aktivierung der Startzeitvorwahl ist nur bei eingeschaltetem Gerät vor dem Programmstart möglich. Die Startzeitverzögerung kann bis zu 9 Stunden voreingestellt werden und wird im Display angezeigt. Zuerst Programm einstellen, danach Startzeit wählen Ablauf der Startzeitverzögerung: Nach dem Schließen der Türe führt der Geschirrspüler zuerst ein Vorspülen aus und erst danach wird die Startzeitverzögerung aktiviert.
-
Seite 7: Mangelanzeigen Im Display
Mangelanzeigen im Display: Salzanzeige: Sollte kein Salz im Behälter vorhanden sein wird im Display das Symbol für Salzmangel angezeigt. Nach dem Auffüllen erlischt diese Anzeige. – gesteuert wird die Anzeige über den Reed-Kontakt SS der sich am Salzbehälter befindet. Messpunkt C3 – C2 auf Elektronik Spannung: 5 V Gleichspannung Klarspülanzeige: Im Display erscheint das Symbol für Klarspüler, wenn kein Klarspüler in der Dosiereinheit vorhanden ist. - Seite 8 Elektronische Einstellung der Wasserhärte: Bei geöffneter Tür und eingeschaltetem Gerät (kein Programm) die Tasten Programmwahl und Startzeitverzögerung gleichzeitig gedrückt halten bis auf dem Display die Anzeige „H“ erscheint. Durch drücken der Taste Startzeitverzögerung kann die Einstellung der Wasserhärte geändert werden (rollierend nach oben H1..H5) Beim Verlassen der Einstellung muss die Taste Programmwahl gedrückt werden.
-
Seite 9: Signalton Und Wasserdruck
Signalton und Wasserdruck Die elektronisch gesteuerten Geschirrspüler sind mit einer Funktion ausgestattet, welche es erlaubt, den Signalton Ein und Aus zu schalten als auch den Wasserdruck aus der Leitung an das Wasserzulaufsystem des Gerätes anzupassen. Einstellung der Funktion „Signalton“ und „Wasserdruck“ Bei geöffneter Türe und eingeschaltetem Gerät (kein Programm) die Tasten- Startzeitverzögerung und Programmwahl so lange gedrückt halten bis im Display das Symbol ( -- ) (Akustisches Signal) erscheint. - Seite 10 Wassereinlaufsystem Technischer Support Schulung...
- Seite 11 Nachdem das Magnetventil Wasser-Zulauf geöffnet hat fließt das Wasser in die DVGW- Vorrichtung (Seitentasche), passiert die freie Luftstrecke und fließt dann nach unten über den zweiten Kanal in die Enthärteranlage. Nach dem Enthärten fließt das Wasser über einen Verbindungsschlauch (hinten an der Enthärtungsanlage) direkt in den Sumpf.
- Seite 12 Niveau Schalter: EIN / AUS direkt 11 rot 14 ws Heizung 12 blau C4 Ausg. Elektr. Anschluss 1 – 3 hat Durchgang wenn kein Wasser im Gerät ist. Nach der Abpumpphase schaltet der Niveau-Schalter auf Stellung leer und meldet der Elektronik über den Anschluss C4 das kein Wasser im Sumpf vorhanden ist.
- Seite 13 Schwimmer-Schalter: Anschlüsse Schwimmerschalter →RL1 WS auf Elektronik 2 x WS →C6 auf Elektronik orange →Magnetventil Wasserzulauf blau Der Schwimmer-Schalter hat 2 Funktionen: 1.) Er überwacht den Wasserzulauf im Gerät, das bedeutet, sollte der Niveau-Schalter nicht schalten, wird weiter Wasser geholt, Irgendwann ist der Wasserstand so hoch, dass es zum Überlaufen kommt.
- Seite 14 Dosiereinheit: Die Dosiereinheit mit einer Spule wird von der Ausgabe-Elektronik gesteuert und dient dazu, in verschiedenen Phasen des Programms den Reiniger bzw. Klarspüler zu dosieren. Die Reinigereinheit besteht aus 2 getrennten Behältern, ein kleiner für Vorspülen, wo der Reiniger durch die vorhanden Öffnungen sofort ausgespült wird und ein größerer Behälter für den Hauptspülgang.
- Seite 15 Heizung: Der Durchlauferhitzer ist über Gummianschlusstutzen mit dem Sumpf und der Umwälzpumpe verbunden. Das Wasser ist im Durchlauferhitzer dauernd in Bewegung und transportiert die Temperatur über die Sprüharme in den Bottich, wo sich der NTC (oben Türe) befindet und die Spültemperatur steuert. Auf dem Durchlauferhitzer befindet sich zur Sicherheit der Heizung (Überhitzungsschutz) ein Klixon 98°C und eine Temperatursicherung von 206°C.
- Seite 16 NTC- Fühler Dient der Kontrolle der Spülwassertemperatur. Befindet sich im oberen Bereich der Einfülltür. Der Widerstandswert des NTC- Fühlers nimmt proportional mit der Temperaturerhöhung Messpunkte: direkt am NTC- Fühler oder D1 – D2 auf Ausgabe-Elektronik Spannung = 5V Gleichspannung Wiederstand = 12 kΩ...
- Seite 17 Ablaufpumpe: Die Ablaufpumpe ist ein Einphasen-Synchron Motor mit integriertem Pumpengehäuse und Flügelrad. Die Pumpe ist mit einer Einrastvorrichtung direkt mit dem Sumpf verbunden und mit einer Befestigungsschraube gesichert. Angesteuert wird die Ablaufpumpe direkt über die Ausgabe-Elektronik. Anschluss B3. Bei Betriebsstörungen wie z. B. zu hohen Wasserstand oder Wasser in der Bodenwanne wird über den Mikroschalter des Schwimmerschalters die Störung an die Ausgabe- Elektronik gemeldet und diese steuert dann sofort über den Anschluss B3 die Ablaufpumpe an.
- Seite 18 Umwälzpumpe: Stecker zum Motor Anschlüsse Motor 1-3 = 44,6Ω Arbeitswicklung 1-2 = 98,6Ω Gesamtwiderstand 2-3 = 52,5Ω Hilfswicklung Ist ein Einphasen Asynchron Motor mit 2 Ständerwicklungen und Kondensator. Die Hydraulische Einheit besteht aus dem Pumpengehäuse, dem Dichtungssystem und dem Laufrad. Der Motor wird von elastischen Gummidämpfern gehalten und über zwei Stahlbügel am Sockel festgehalten.
- Seite 19 Testprogramm GVI 682-3 Schritt Beschreibung Display Anzeige FUNKTIONSKONTROLLE DER TASTEN UND DISPLAY a) Bei geöffneter Tür Gerät einschalten im Display erscheint P1 b) Mit Programmtaste auf P2 weiterschalten. c) Die Zusatzfunktionstasten drücken und die Anzeigen im Display kontrollieren. d) Alle Zusatzfunktionen in Ausgangstellung zurücksetzen. e) Gerätetür schließen und überprüfen ob im Display die Programmdauer von P2 erschient (abwechselnd Stunden, Minuten)
-
Seite 20: Anzeige Über Led
Fehlerdiagramm GVI 682-3 Fehlermeldungen Funktionsstörungen des Geschirrspülers werden je nach Gerätemodell über ein Display oder LED’s signalisiert. Bei Geschirrspülern mit Display wird der Fehler mit E1, E2 usw. gemeldet, während die Meldungen über LED vom Gerätemodell abhängig und nachstehend angegeben sind. Folgende Fehler werden angezeigt: Anzeige über Display: Überlaufschutzsystem (sofern vorhanden) hat... - Seite 21 Überlaufschutzsystem (sofern vorhanden) hat ausgelöst. Dieser Fehler tritt auf, wenn der Mikro - Schalter des Schwimmers vom Überlaufschutzsystems mehr als 3 min nach dem Wasser Zulauf in der Bodenwanne geschlossen bleibt. In dieser Situation bleibt die Ablaufpumpe eingeschaltet, bis der Mikro Schalter wieder öffnet.
-
Seite 22: Anschlüsse Mikro-Schalter
Anschlüsse Mikro-Schalter Den Schlauch des Überlaufschutzsystems vom Anschluss trennen. Mit Hilfe eines Universalmessgerätes, das auf Widerstandsmessung eingestellt ist, überprüfen, ob : zwischen den Kontakten 1 und 2 Durchgang ist (0 Ohm), und zwischen den Kontakten 2 und 3 eine Offenstellung. Bei aktivieren des Schwimmers sollen sich die ermittelten Messwerte umkehren. - Seite 23 Sicherheitsniveau hat ausgelöst Dieser Fehler wird gemeldet, wenn das Sicherheitsniveau vor dem normalen Niveau ausgelöst hat und kann daher nur während des Wasserzulaufes in den Bottich auftreten. In dieser Situation unterbricht das Gerät das Programm und meldet den Fehler. Zur sofortigen Überprüfung, ob der Fehler durch die Ausgabe Elektronik verursacht wurde, sind die folgenden Schritte auszuführen: 1.
- Seite 24 Sonderfall: Bei Auslösung des Sicherheitspegels (PRS1) während das Wasserstandssignal (PL1) anliegt, wird das Programm nicht unterbrochen, um zuerst den Bottich zu entleeren. Der anschließende Wasserzulauf erfolgt mit einer Verringerung der festen Zulaufzeit um 10 s, diese Zeit wird gespeichert und auch für die folgenden Zulaufphasen aufrechterhalten (für alle elektronisch gesteuerten Geschirrspüler gültig).
-
Seite 25: E3 Heizt Nicht
E3 Heizt nicht Dieser Fehler wird angezeigt, wenn die Heizgeschwindigkeit weniger als 1,5°C in 20 min beträgt.. Fehler Abhilfe 1. Sicherheitsthermostat mit manueller Mit Hilfe eines Universalmessgerätes Rückstellung hat ausgelöst (sofern messen ob ein Durchgang an den vorhanden). Thermostatanschlüssen vorhanden ist. Ist dies der Fall, hat der Thermostat nicht angesprochen. - Seite 26 Fehler Abhilfe 5. Sprüharme blockiert. Überprüfen, ob die Sprüharme ungehindert drehen, Durch die Blockierung wird die ordnungsgemäße Erwärmung des Spülbehälters beeinträchtigt. Die einwandfreie Funktion der Sprüharme wieder herstellen. 6. Umwälzpumpe defekt. Bei defekter Umwälzpumpe ist kein Wasser im Umlauf und daher wird der Bottich nicht erwärmt (es ist möglich, dass in diesem Fall der Sicherheitsthermostat auslöst ).
- Seite 27 E4 NTC Temperaturfühler Dieser Fehler wird sofort beim Einschalten des Gerätes gemeldet elektronischen. Fehler Abhilfe 1. Elektrische Anschlüsse nicht Überprüfen ob die elektrischen Anschlüsse ordnungsgemäß ausgeführt. sowohl am NTC Fühler als auch an der Elektronik ordnungsgemäß ausgeführt sind. Außerdem den Durchgang an den Anschlüssen überprüfen.
-
Seite 28: E5 Kein Wasserzulauf
E5 kein Wasserzulauf Dieser Fehler tritt in der Wasserzulaufphase auf, wenn der Wasserstand (PL1) in einem Zeitraum von max. 7 min nicht erreicht wird. Fehler Abhilfe 1. Wasserhahn geschlossen. Wasserhahn öffnen. 2. Zulaufschlauch abgeknickt / verstopft. Überprüfen, ob der Zulaufschlauch nicht geknickt und das Sieb im Zulaufschlauch sauber ist. - Seite 29 E6/E7 Abpumpen Dieser Fehler tritt in der Abpumpphase auf, wenn der Niveau Schalter (PL0) nicht innerhalb eines Zeitraums von max. 3 min zurückgeschalten hat. Fehler Abhilfe 1. Ablaufschlauch schlecht positioniert, Überprüfen, ob der Ablaufschlauch nicht verstopft oder abgeknickt. geknickt ist. Ablaufschlauch richtig positionieren und seine Funktionsfähigkeit wieder herstellen.
-
Seite 31: E8 Wechselspülventil Funktioniert Nicht
Wechselspülventil funktioniert nicht (nur Modelle mit Wechselspülsystem) Dieser Fehler tritt auf, wenn bei Programmstart die Ausgabe Elektronik das Signal zur Positionierung des Wechselspülventils nicht erfasst. Fehler Abhilfe Elektrische Anschlüsse des Überprüfen, der elektrischen Anschlüsse Wechselspülventils nicht ordnungsgemäß vom Wechselspülventils und auf der ausgeführt. - Seite 32 Fehler Abhilfe Keine Spannungsversorgung des Bei Ansteuerung des Wechselspülventils Motors des Wechselspülventils oder muß eine Wechselspannung von 230 V am keine Erfassung des Schaltsignals Motor anliegen. Um die Funktionsfähigkeit durch die Ausgabe Elektronik. des Wechselspülventils zu überprüfen ist das Testprogramm aufzurufen und zu starten.
-
Seite 35: Anschlüsse Ausgabe - Elektronik
Anschlüsse Ausgabe - Elektronik rosa rosa frei --------- orange Schwimmerschlauch Mitte 230V~ grau Reed Dosiereinheit blau Niveauschalter (12) 230V~ Reed Salzbehälter violett direkt Reed Salz – Klarsp.behälter 5V blau Magnetventil Wasserzulauf 230V~ blau Magnetventil Dosiereinheit 230V~ violett Motor _umwälzen 230V~ braun Ablaufpumpe 230V~...
