Labotron WVS-14 Anleitung

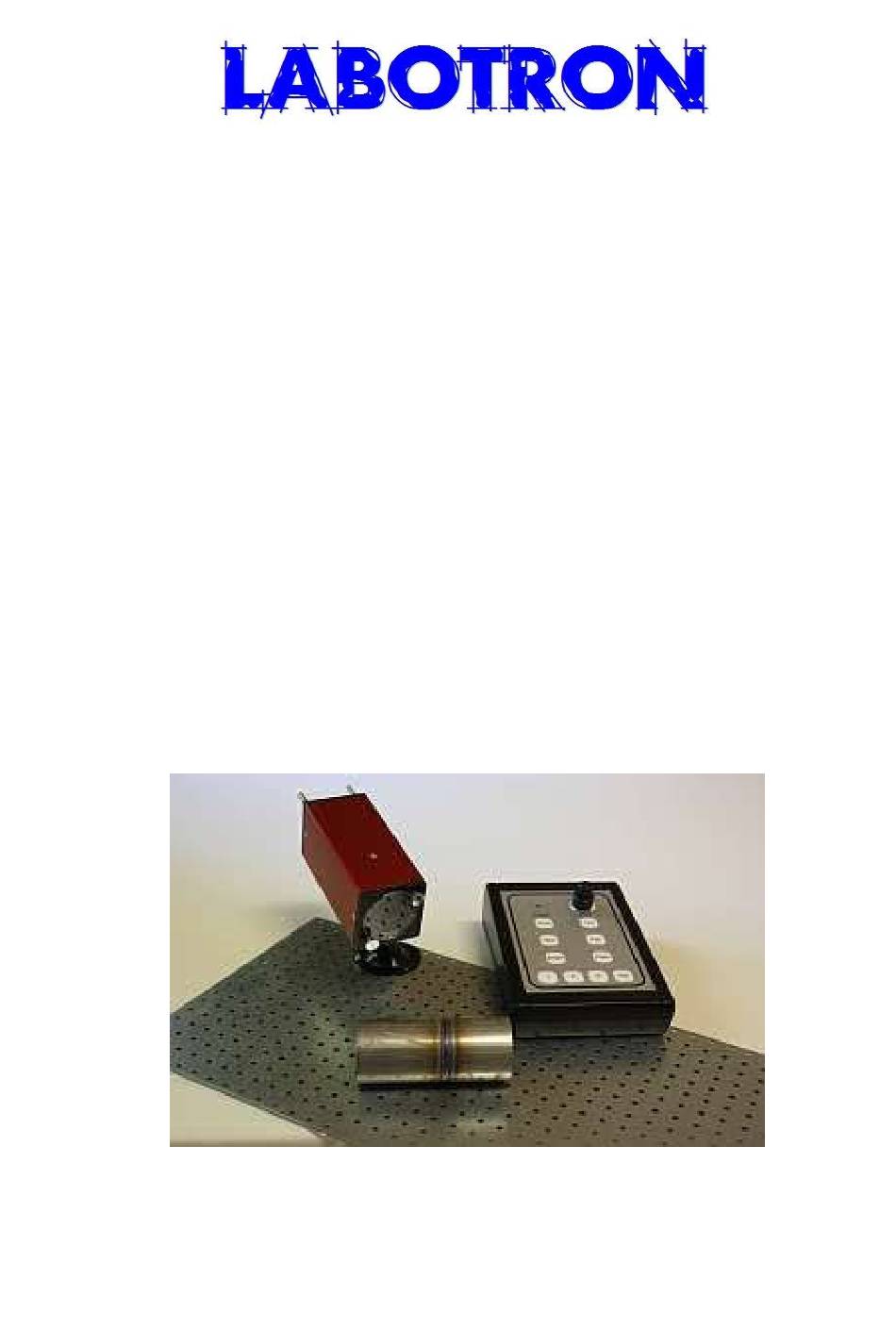

Schweißkamera WVS-14
Bei halbautomatischen oder automatischen Schweißanlagen erfolgt die Bedienung und
Steuerung des Schweißkopfes meist von einem Leitstand aus. Um die Position des
Schweißkopfes und die Parameter für den Schweißvorgang optimal einstellen zu können ist
aber eine visuelle Betrachtung vom Leitstand aus nötig.
Die Schweißkamera WVS-14 liefert ein scharfes Farbbild und ermöglicht somit eine optimale
Betrachtung von Schweißkopf, Drahtzuführung und Werkstück sowie Lichtbogen, Material-
aufschmelzung etc. Mithilfe einer Tastatur kann vor, während und nach dem Schweiß-
vorgang, schnell und einfach, Bildausschnitt, Schärfe und Helligkeit eingestellt werden. Damit
kann z.B. die Einrichtzeit wesentlich verkürzt oder eventuelle Schweißfehler können schneller
erkannt werden.
Zwei Speicherplätze können vom Anwender jederzeit mit neuen Einstellungen überschrieben
werden.
Die Kamera befindet sich in einem Schutzgehäuse (60x60x120mm) und lässt sich dadurch
auch in beengte Anlagen mit Hitze- und Staubbelastung einbauen. Ein Schutzglas an der
Frontseite schützt die Optik der Kamera und kann bei Verschmutzung leicht gewechselt
werden. Eine zusätzliche externe Kühlung für die Kamera ist als Option erhältlich.
Das schleppkettentaugliche Kamerasteuerkabel kann bis zu 50m Länge gefertigt werden.
Damit kann z.B. die Kamera von einem weit entfernt liegenden Leitstand gesteuert werden
oder eine komplizierte Kabelverlegung in der Maschine ausgeführt werden. Zum Schutz des
Kabels vor großer Hitze können die ersten 2 m mit einem Hitzeschutz versehen werden.
Version 1.2
1 von 10
