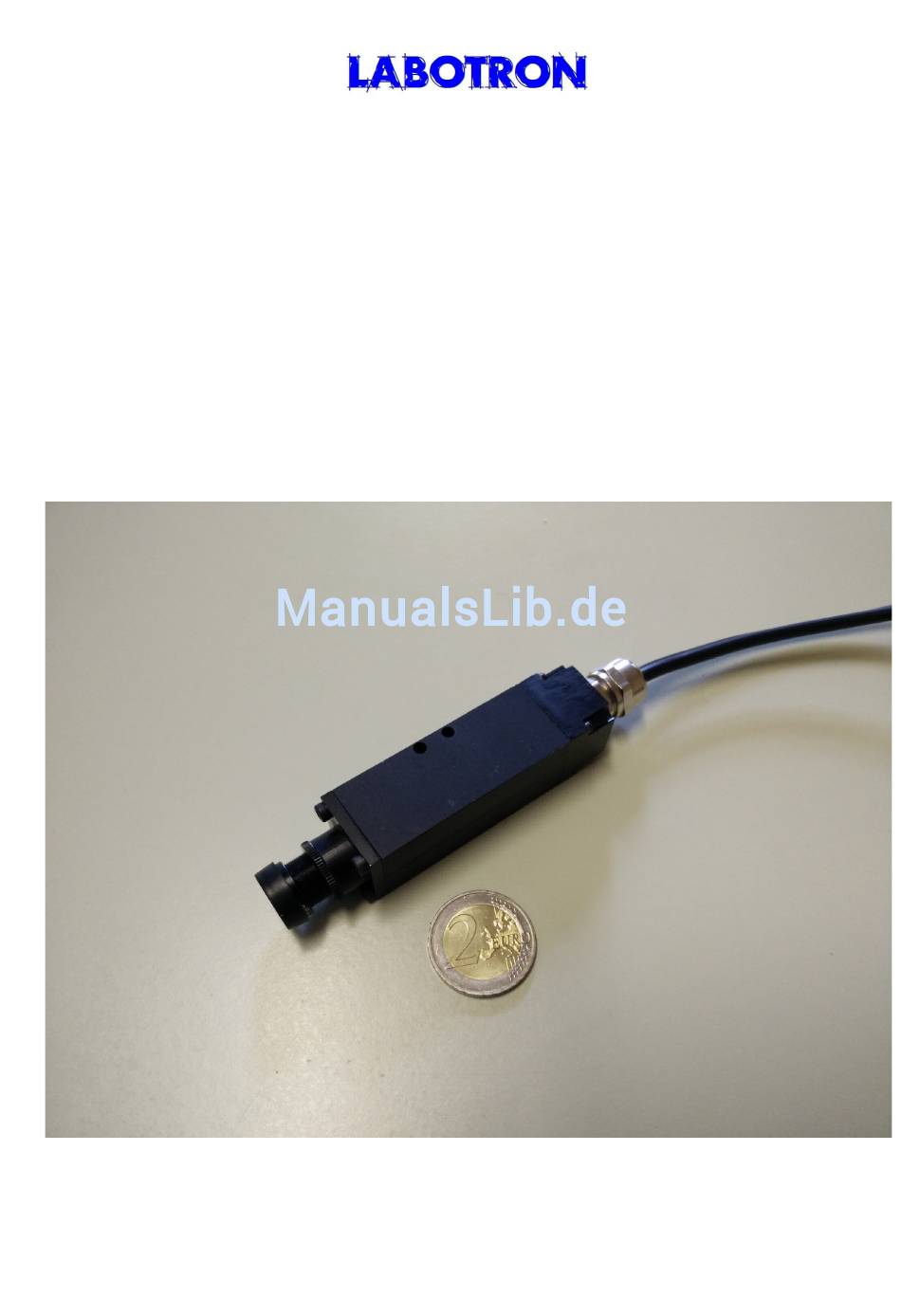

Labotron WVS-50 Installations- Und Bedienungshandbuch
Schweißkamera
Installations- und Bedienungshandbuch für
Schweißkamera WVS-50
Bei halbautomatischen oder automatischen Schweißanlagen erfolgt die Bedienung und
Steuerung des Schweißkopfes meist von einem Leitstand aus. Um die Position des
Schweißkopfes und die Parameter für den Schweißvorgang optimal einstellen zu können ist
aber eine visuelle Betrachtung vom Leitstand aus nötig.
Die Schweißkamera WVS-50 liefert ein scharfes S/W-Bild und ermöglicht somit eine optimale
Betrachtung von Schweißkopf, Drahtzuführung und Werkstück sowie Lichtbogen, Material-
aufschmelzung etc. Damit kann z.B. die Einrichtzeit wesentlich verkürzt oder eventuelle
Schweißfehler können schneller erkannt werden.
Version 1.1
1 von 7
Inhaltsverzeichnis
Verwandte Anleitungen für Labotron WVS-50
Inhaltszusammenfassung für Labotron WVS-50
- Seite 1 Schweißkopfes und die Parameter für den Schweißvorgang optimal einstellen zu können ist aber eine visuelle Betrachtung vom Leitstand aus nötig. Die Schweißkamera WVS-50 liefert ein scharfes S/W-Bild und ermöglicht somit eine optimale Betrachtung von Schweißkopf, Drahtzuführung und Werkstück sowie Lichtbogen, Material- aufschmelzung etc.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bedienungsanleitung........................3 Sicherheitshinweise:........................4 Lieferumfang WVS-50:.........................5 Installation:............................5 Technische Daten:........................7 2 von 7... -
Seite 3: Bedienungsanleitung
Bedienungsanleitung Für diese Bedienungsanleitung kann keine Garantie gegeben werden dass keine Fehler enthalten sind. Es können Änderungen ohne vorherige Ankündigung vorgenommen werden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig bevor Sie das Kamerasystem in Gebrauch nehmen und bewahren Sie sie an einem sicheren Ort auf. Prüfen Sie den Lieferumfang ob alle Teile mitgeliefert wurden. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise: Bitte lesen Sie diese Anleitung sorgfältig und beachten Sie die Hinweise bevor Sie das Kamerasystem WVS-50 in Betrieb nehmen. Bewahren Sie diese Anleitung an einem sicheren Ort auf um später darauf zurückgreifen zu können. Betreiben Sie das System nur im spezifizierten Temperatur- und Luftfeuchtigkeitsbereich. -
Seite 5: Lieferumfang Wvs-50
Lieferumfang WVS-50: CMOS Kamera ● Objektiv wie vom Kunden spezifiziert ● Blende und I/R-Filter ● Kamerakabel mit Splitterbox, Länge bis zu 50m, abhängig von Anwendung ● Netzteil ● Monitor-Kabel und Monitor als Option ● Installation: Schließen Sie zuerst alle Verbindungskabel an, bevor Sie das Netzkabel für die ●... - Seite 6 WVS-50 Schweisskamera von Labotron ~ 100 mm Steckverbindung 4polig ca. 40cm Objektiv Kamera max. 50m cable Splitterbox Size: 50x50mm Optio BNC-Kabel, Monitor 15“ Netzteil 6 von 7...
-
Seite 7: Technische Daten
Abmessungen: Kamera 21 x 21 x ~ 100 mm (B x H x T) Gewicht: Kamera ca.. 60 g Labotron Labotron Heinz Sewald Tel. +49 8171 9269808 Adalbert-Stifter-Str. 31 Fax +49 8171 9269809 D-82538 Geretsried info@labotron.net www.labotron.net 7 von 7...
