Installations- und Bedienungshandbuch für
Schweißkamera WVS-55
Bei halbautomatischen oder automatischen Schweißanlagen erfolgt die Bedienung und
Steuerung des Schweißkopfes meist von einem Leitstand aus. Um die Position des
Schweißkopfes und die Parameter für den Schweißvorgang optimal einstellen zu können ist
aber eine visuelle Betrachtung vom Leitstand aus nötig.
Die Schweißkamera WVS-55 liefert ein scharfes S/W-Bild und ermöglicht somit eine optimale
Betrachtung von Schweißkopf, Drahtzuführung und Werkstück sowie Lichtbogen, Material-
aufschmelzung etc. Damit kann z.B. die Einrichtzeit wesentlich verkürzt oder eventuelle
Schweißfehler können schneller erkannt werden.

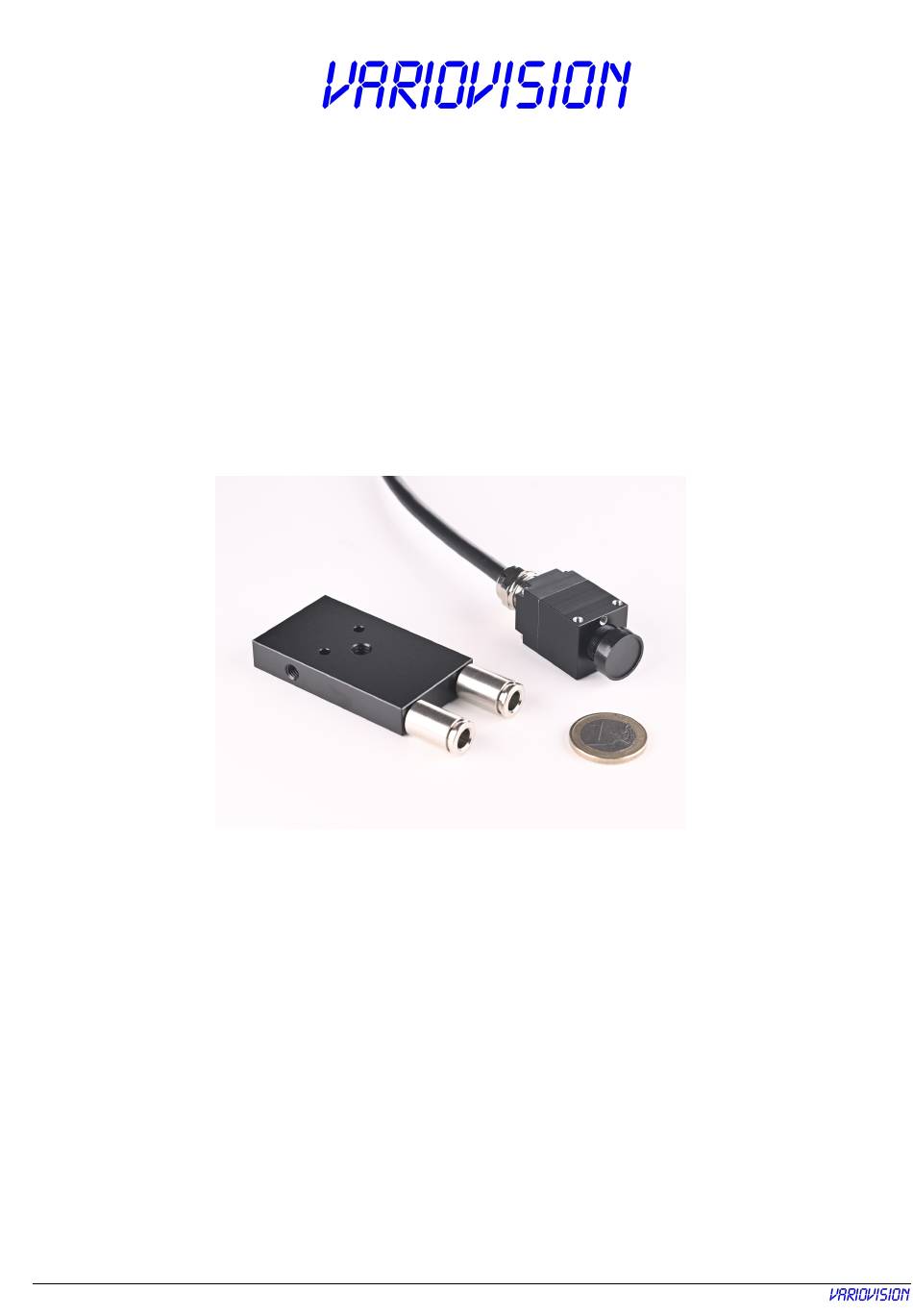

*Abbildung zeigt Kamera und optionale Kühlplatte
Version 1.4.2
Version 1.4.2
Variovision, Pöttinger Straße 23, DE-82041 Oberhaching, www.variovision.tv, info@variovision.tv
WVS-55
1/6
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Labotron WVS-55

Inhaltszusammenfassung für Labotron WVS-55

  • Seite 1 Schweißkopfes und die Parameter für den Schweißvorgang optimal einstellen zu können ist aber eine visuelle Betrachtung vom Leitstand aus nötig. Die Schweißkamera WVS-55 liefert ein scharfes S/W-Bild und ermöglicht somit eine optimale Betrachtung von Schweißkopf, Drahtzuführung und Werkstück sowie Lichtbogen, Material- aufschmelzung etc.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort............................3 Sicherheitshinweise:........................3 Lieferumfang WVS-55:.........................4 Installation:............................4 Einstellung der Bildschärfe......................4 WVS-55 schematischer Anschluß....................5 Technische Daten:........................6 Variovision, Pöttinger Straße 23, DE-82041 Oberhaching, www.variovision.tv, info@variovision.tv WVS-55...

  • Seite 3: Vorwort

    Bei unsachgemäßer Handhabung des Systems entfällt der Garantieanspruch. Sicherheitshinweise: Bitte lesen Sie diese Anleitung sorgfältig und beachten Sie die Hinweise bevor Sie das Kamerasystem WVS-55 in Betrieb nehmen. Bewahren Sie diese Anleitung an einem sicheren Ort auf um später darauf zurückgreifen zu können.

  • Seite 4: Lieferumfang Wvs-55

    Lieferumfang WVS-55: CMOS Kamera ● Objektiv wie vom Kunden spezifiziert ● Blende ● Optionen Kamerakabel mit Splitterbox, Länge bis zu 50m, abhängig von Anwendung ● Netzteil ● Monitor-Kabel und Monitor ● Installation: Schließen Sie zuerst alle Verbindungskabel an, bevor Sie das Netzkabel für die ●...

  • Seite 5: Wvs-55 Schematischer Anschluß

    WVS-55 schematischer Anschluß, je nach Bestellung 20mm 20mm ca. 100cm Steckverbindung Objektiv Kamera Anschlußkabel 401227-xx Lens 12mm focal length, Art. Nr. 402632 Distance 70mm 100mm 150mm 200mm Field of view 25mm 35mm 50mm 65mm Schraube M4 Lens 16mm focal length, Art. Nr. 402635...

  • Seite 6: Technische Daten

    = je nach benötigter Kabellänge Anschlußkabel 401277-xx Optionen: Bezeichnung: Art.-Nr. Befestigungsplatte 401435-B, oder Kühlplatte 402602-B Tel. +49 89 23967195 Variovision Thomas Stelzl Fax +49 89 23967196 Pöttinger Straße 23 www.variovision.tv DE-82041 Oberhaching info@variovision.tv www.schweisskamera.de WVS-55 Variovision, Pöttinger Straße 23, DE-82041 Oberhaching, www.variovision.tv, info@variovision.tv...
