Příručka uživatele
• Rekreační plavidlo konstruované pro plavbu na vnitrozemských vodních cestách a v pobřežních vodách,
kde lze očekávat sílu větru dosahující stupeň 4 Beaufortovy stupnice včetně a určující výšku vlny do 0,3 m
včetně, s příležitostnými vlnami výšky do 0,5 m, způsobenými např. míjejícími plavidly.
• Člun je vyroben ve shodě s normou ČSN EN ISO 6185-1, typ IIIB.
• Související normy: ČSN EN ISO 10087, ČSN EN ISO 10240, ČSN EN ISO 14945.
Vážený zákazníku,
tato příručka Vám má pomoci snadno a bezpečně ovládat Vaše plavidlo.
Obsahuje podrobný popis plavidla, dodávaného, nebo zabudovaného vy-
bavení, jeho soustav a informace o jeho ovládání a údržbě. Přečtěte si ji,
prosím, pečlivě a seznamte se s plavidlem před jeho použitím.
Pokud je toto Vaše první plavidlo a nebo jste změnil typ plavidla a nejste
s ním dobře seznámen, zajistěte si prosím pro Vaši bezpečnost a po-
hodlí, zkušenosti s obsluhou a ovládáním před Vaší první samostatnou
plavbou. Váš prodejce, nebo národní jachtařská federace nebo klub Vám
rádi doporučí příslušné kurzy nebo kvalifikované instruktory.
Nevyplouvejte,dokud očekávané plavební podmínky (síla větru a výška
vln) nebudou odpovídat konstrukční kategorii vašeho plavidla a vy a vaše
posádka nebudete schopni v těchto podmínkách plavidlo ovládat.
Uložte prosím, tuto příručku na bezpečném místě a předejte ji nové-
mu majiteli, pokud plavidlo prodáte.
1. Kontrolní tabulka
(orientační hodnoty)
Délka kajaku (cm)
Šířka kajaku (cm)
Průměr bočních válců (cm)
Počet vzduchových komor
Rozměry složeného výrobku ve vaku cca (cm)
Rozměry složeného výrobku v kartonu (cm)
Max. provozní tlak
Hmotnost (kg)
Max. nosnost (kg)
Max. počet osob
Plavební ponor (cm)
Nejvyšší pevný bod nad hladinou (cm)

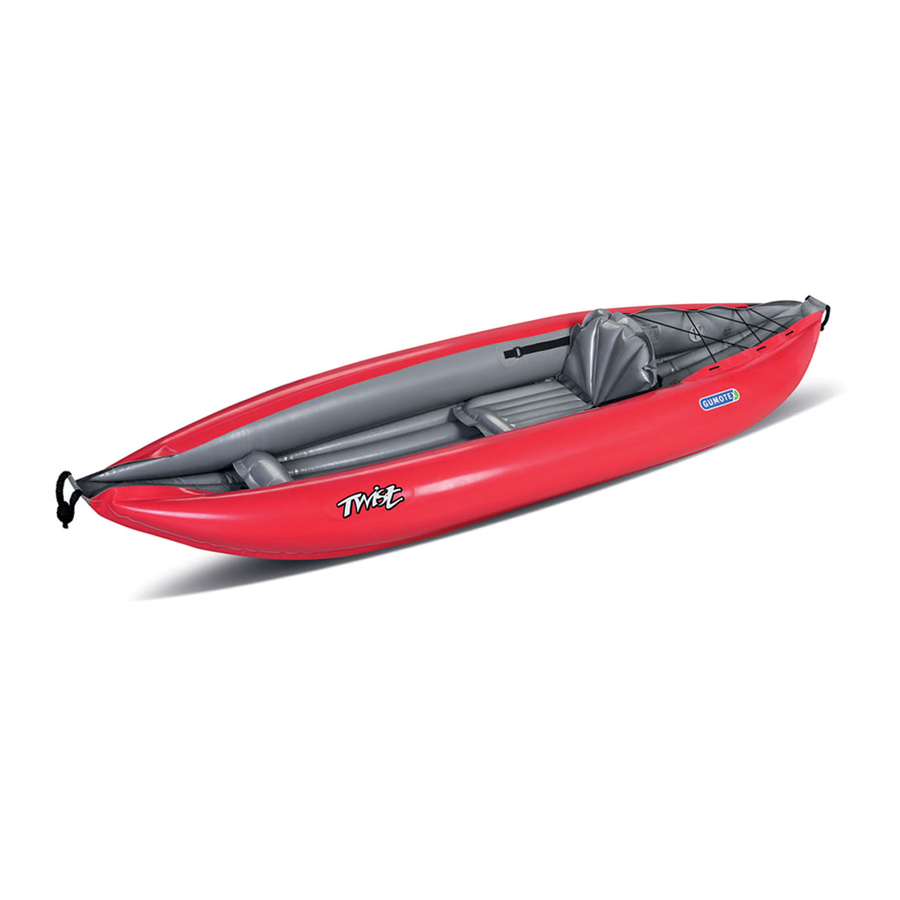

KAJAK TWIST 1, TWIST 2/1
Příručka uživatele
Príručka používateľa
Benutzerhandbuch
Manuel de l´utilisateur
Manual de usuario
Manuale dell'utente
Handleiding voor gebruikers
Podręcznik użytkownika
Használati útmutató
Пособие для пользователей
Rejstřík:
1. Kontrolní tabulka
2. Technický popis
TWIST 1
260
79
21
3 + 2
53 × 35 × 19
57 × 42,5 × 25
0,02 MPa [0,2 Bar/3 PSI]
9
100
1
15
35
User's manual
VERZE 1/2019
360
83
21
3 + 3
53 × 36 × 20
57 × 42,5 × 25
0,02 MPa [0,2 Bar/3 PSI]
13
180
2
15
35
1
4
8
11
15
18
22
25
29
32
36
CZ
strana 1
2
2
2
3
3
3
3
3
3
3
4
1
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Gumotex TWIST 1
Inhaltszusammenfassung für Gumotex TWIST 1
-
Seite 1: Inhaltsverzeichnis
