RX-2K / RX-4K
3.4 Einstellen der Betriebsart der Relais
Das Relais kann in einem von drei Betriebsmodi arbeiten, je nach Position der Steckbrücke
(Jumper) auf den Pins.
Bistabiler Betrieb (siehe Abbildung. 5) – bei jedem Drücken der Sendertaste wechselt das
Relais in den Gegenzustand.
Monostabiler Betrieb (siehe Abbildung. 5) – das Relais wird für die programmierte Zeit
aktiviert.
Impulsbetrieb (siehe Abbildung. 5) – das Relais wird für die Dauer der Betätigung einer
Sendertaste aktiviert.
bistabiler Betrieb
Jumper abgenommen

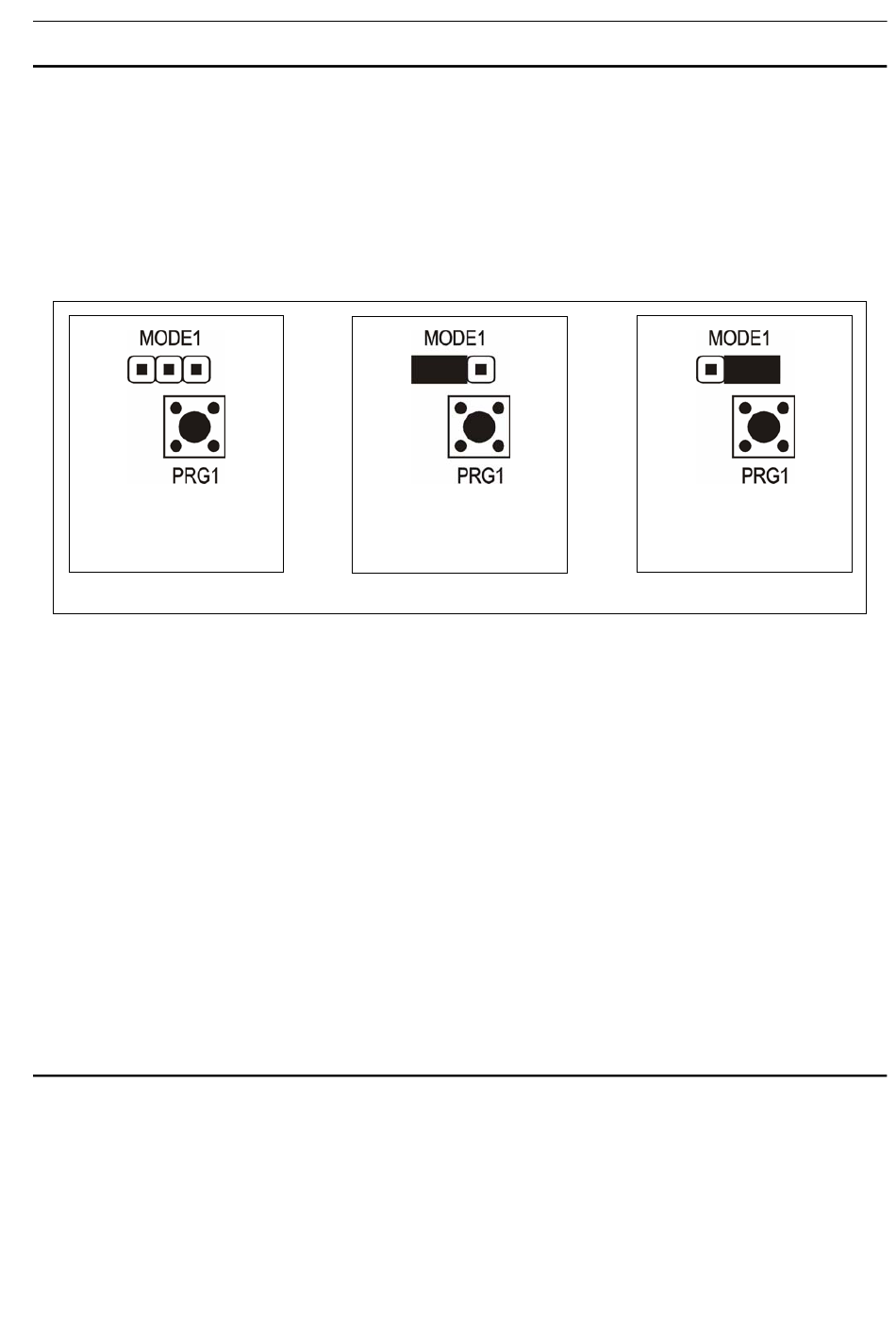

Abbildung. 5. Einstellung des Betriebsmodus an den Pins am Beispiel des Kanals 1.
3.4.1 Parametrierung der Schaltzeit für den monostabilen Betrieb
Die Schaltzeit im monostabilen Betrieb ist werkseitig auf 5 Sekunden programmiert. Dieser
Wert kann durch den Betreiber im Bereich von 1 bis ca. 250 Sekunden neu eingestellt
werden.
Die neue monostabile Schaltzeit für den gewählten Kanal (Relais) wird mit den
Programmiertasten wie folgt parametriert:
1. Programmiertaste des gewählten Kanals zweimal drücken – die Diode LED erlischt.
2. Eine der aktiven Tasten des Handsenders drücken (siehe: H
– die LED blinkt abwechselnd grün und rot.
3. Die zu programmierende Zeit messen und anschließend noch einmal die Sendertaste
drücken – die Diode LED leuchtet permanent mit grünem Licht.
Im Programm D
LOAD
man für den gewählten Kanal einen neuen Wert an der Tastatur eingibt. Die Speicherung der
eingeführten Änderungen erfolgt mit dem Button „Zeiten speichern".
4. Zusammenarbeit mit dem Alarmsystem
Mit den Tasten des Handsenders kann man das Alarmsystem scharf / unscharf schalten und
Alarm löschen. Zu diesem Zweck müssen die Klemmen der Relais, die gesteuert werden
sollen, an entsprechend programmierte Eingänge der Alarmzentrale angeschlossen werden.
Der Ausgang SS kann die mit dem Handsender vorgenommene Scharfschaltung /
Unscharfschaltung / Unscharfschaltung und Alarmlöschung signalisieren. Um eine solche
Signalisierung zu bewirken, muss man an die Eingänge AR und AL entsprechend
programmierte Ausgänge der Alarmzentrale anschließen (an den Eingang AR einen
Ausgang, der über den Scharfschaltzustand informiert, und an den Eingang AL einen
Ausgang, der Alarm bis zum Löschen signalisiert). Die Eingänge AR und AL werden 4
monostabiler Betrieb
Jumper auf zwei linken
10 wird die Schaltzeit für den monostabilen Betrieb geändert, indem
SATEL
Pins
Impulsbetrieb
Jumper auf zwei rechten
Pins
H
INZUFÜGUNG DER ANDSENDER
