Satel RX2K Bedienungsanleitung

Mit der Funksteuerung RX1/2/4K, die speziell für Alarmsysteme entwickelt wurde, kann man den Schaltszustand
der Bereiche steuern, Melder und Bereiche sperren, bzw. Überfallmeldungen (PANIC) anstuern. Dank seiner
zahlreichen Konfigurationsmöglichkeiten kann das Element mit Erfolg in allen Situationen eingesetzt werden, in
denen eine drahtlose Steuerung erforderlich ist.
Die Funksteuerung ist mit elektromagnetischen Relais ausgestattet, die eine direkte Steuerung von Elektroanlagen
ermöglichen. Sie wird in zwei Versionen – mit zwei (RX2K) oder mit vier Kanälen (RX4K) - hergestellt, die sich
durch die Anzahl der eingebauten Relais unterscheiden. Die Steuerung erfolgt über Handsender mit zwei oder vier
Tasten. Die hohe Widerstandsfähigkeit der Sender gegen die veränderlichen Umgebungsbedingungen garantiert
eine hohe Funktionsstabilität und Bedienkomfort. In der Produktion wurden Bauelemente von Microchip
Technology Inc. eingesetzt, die in der Übertragung zwischen dem Sender und dem Empfänger einen dynamisch
wechselnden Code in der KEELOQ
auch Unempfindlichkeit gegen zufällige Steuerungssignale von anderen Anlagen gesichert ist. Die Funksteuerung
kann mit bis zu 340 Handsendern zusammenarbeiten. Es werden nur Sender von SATEL bedient.
Die Zusammenarbeit mit dem Alarmsystem wird durch Eingänge unterstützt, die Informationen über den
Systemzustand übermitteln, so dass mit deren Hilfe die Scharf- / Unscharfschaltung und Löschung des Alarms
signalisiert werden können.
WARNUNGEN
Die Hauptplatine der Funksteuerung setzt sich aus elektronischen Bauteilen zusammen, die empfindlich auf
elektrostatische Entladungen reagieren. Vor der Montage die elektrostatischen Ladungen ableiten und während
der Montage die Elemente der Platine nicht berühren.
Es ist nicht zulässig in die Konstruktion einzugreifen oder selbständige Reparaturen vorzunehmen. Das betrifft
insbesondere Änderungen in den Bauelementen des Systems.
Verwenden Sie im Funksender nur von dem Hersteller empfohlene Batterie.
ACHTUNG: Verbrauchte Akkumulatoren sollten entsprechend den gültigen Umweltschutzrichtlinien
entsorgt werden (EU-Richtlinien 91/157/EEC und 93/86/EEC).
ANSCHLUSS
ANTENNE
EMPFÄNGER
DECKEL-
KONTAKT
KLEMMEN:
AR – Eingang des Scharfschaltsignals
AL – Eingang des Alarmsignals
LV – Ausgang zur Signalisierung der entladenen Batterie des Handsenders (OC)
SS – Ausgang zur Steuerung des Signalgebers (OC)
+12V – Eingang der Speisespannung (Gleichspannung 9V bis 16V)
COM – Masse
Cn – gemeinsame Relaisklemme
NCn – Öffnerkontakt des Relais
NOn – Schließerkontakt des Relais
TMP – Klemmen des Deckelkontakts
®
Technologie verwenden, so dass sowohl die höchste Nutzungssicherheit als
TMP
D1
AR AL. LV SS+12V COM C1 NC1 NO1 C2 NC2 NO2 C3 NC3 NO3 C4 NC4 NO4

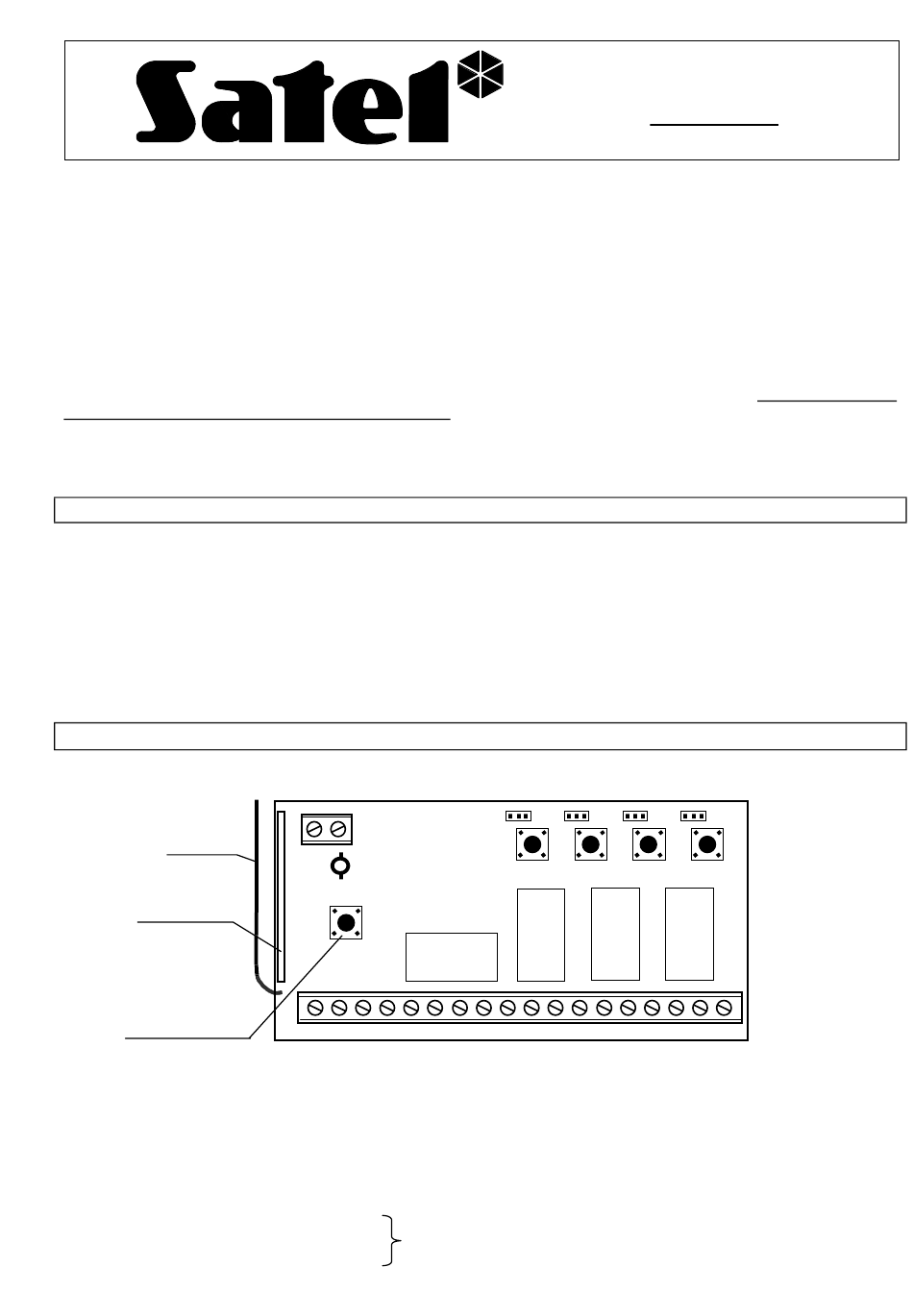

Abbildung 1. Ansicht der Platine (Funksteuerung mit 4 Kanälen).
n – Nummer des Relais (des Kanals)
FUNKSTEUERUNG
®
ABC
PRG1 PRG2
RX2/4K
Programmversion 1.1
rx24k_de 07/03
PRG3 PRG4
