LIVING ENVIRONMENT SYSTEMS
Raumklimageräte
PCA-RP•KAQ
Planungsunterlagen
Deckenunterbauklimageräte in Wärmepumpengeräte-
ausführung
Auslieferung ohne Fernbedienung
PCA-RP50KAQ
PCA-RP60KAQ
PCA-RP71KAQ
PCA-RP100KAQ
PCA-RP125KAQ
PCA-RP140KAQ
Inhalt
Gerätevorstellung · · · · · · · · · · · · · · · · · · · 2
Technische Daten · · · · · · · · · · · · · · · · · · · 3
Passende Außengeräte · · · · · · · · · · · · · · · · 4
Dimensionierung der Kältemittelleitungen · · · · · 5
Kältekreislaufdiagramm · · · · · · · · · · · · · · · 6
Luftstromtechnische Daten · · · · · · · · · · · · · 7
Beimischen von Frischluft · · · · · · · · · · · · · · 7
Temperaturverteilung· · · · · · · · · · · · · · · · · 8
Luftstromverteilung· · · · · · · · · · · · · · · · · · 8
Schalldruckpegel · · · · · · · · · · · · · · · · · · · 9
Abmessungen · · · · · · · · · · · · · · · · · · · · 11
Schaltungsdiagramm · · · · · · · · · · · · · · · · 14
Platinen und Messpunkte · · · · · · · · · · · · · · 15
Elektrischer Anschluss · · · · · · · · · · · · · · · 16
Zubehör · · · · · · · · · · · · · · · · · · · · · · · 19
TM
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mitsubishi Electric Mr.SLIM PCA-RP..KAQ series
Inhaltszusammenfassung für Mitsubishi Electric Mr.SLIM PCA-RP..KAQ series
-
Seite 1: Inhaltsverzeichnis
LIVING ENVIRONMENT SYSTEMS Raumklimageräte PCA-RP•KAQ Planungsunterlagen Deckenunterbauklimageräte in Wärmepumpengeräte- ausführung Auslieferung ohne Fernbedienung Inhalt Gerätevorstellung · · · · · · · · · · · · · · · · · · · 2 Technische Daten · · · · · · · · · · · · · · · · · · · 3 Passende Außengeräte ·... -
Seite 2: Gerätevorstellung

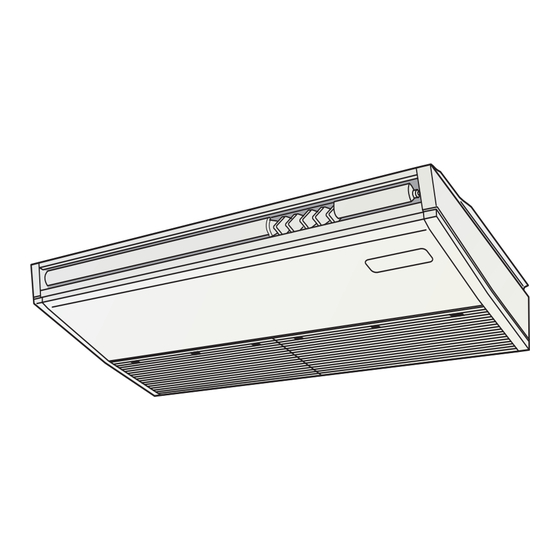

Raumklimageräte PCA-RP•KAQ Planungsunterlagen Gerätevorstellung PCA-RP•KAQ Louver (seitliche Luftverteilung, manuell einstellbar) Ausblas nach vorne automatische Pendellamellen (Vane: zur Höhenverteilung der Luft) Langlebiger Luftfilter Ansaug (hinter dem Schutzgitter) von unten Highlights: b Attraktives Unterdeckenmodell b Multi-Split-fähig Standmontage ist nicht möglich Duo-, Trio- oder Quadro-Kombinationen möglich b Einfache Installation b Vier Gebläsestufen... -
Seite 3: Technische Daten
Raumklimageräte PCA-RP•KAQ Planungsunterlagen Technische Daten PCA-RP50 PCA-RP60 PCA-RP71 PCA-RP100 PCA-RP125 PCA-RP140 Innengerätemodell 10,0 12,5 14,0 Nennkälteleistung / Leistungsbereich 4,7 (2,3–5,4) 6,0 (2,7–6,7) 7,1 (3,3–8,1) (4,9–11,4) (5,5–14,0) (5,5–15,3) 11,2 14,0 16,0 Nennheizleistung / Leistungsbereich 5,5 (2,5–6,6) 7,0 (2,8–8,2) (3,5–10,2) (4,5–14,0) (5,0–16,0) (5,0–18,0) COP (Leistungszahl) Kühlen / Heizen... -
Seite 4: Passende Außengeräte
Raumklimageräte PCA-RP•KAQ Planungsunterlagen Passende Außengeräte Single-Split-Systeme – Non-Inverter (Konstantverdichter) PCA-RP50 PCA-RP60 PCA-RP71 PCA-RP100 PCA-RP125 PCA-RP140 Innengerätemodell PU-P71 PU-P100 Nur Kühlen — — — — YHA#2 YHA#2 Non-Inverter- Außengerät PUH-P71 PUH-P100 PUH-P125 PUH-P140 Kühlen oder Heizen — — YHA#2 YHA#2 YHA#2 YHA#2 Single-Split-Systeme –... -
Seite 5: Dimensionierung Der Kältemittelleitungen
Raumklimageräte PCA-RP•KAQ Planungsunterlagen Dimensionierung der Kältemittelleitungen Leitungslängen, Höhendifferenz und Anschlussdaten PCA-RP•KAQ Single-Split Innen- gerät L = max. Gesamtlänge der Kältemittelleitungen Außengerät Zwischen Innen- und Außengerät Außendurchmesser der Max. Höhendifferenz Max. Leitungslänge Innengeräte Anschlussleitungen Max. Anzahl H [m] L [m] [mm] der Bögen PU/PUH PUHZ... -
Seite 6: Kältekreislaufdiagramm
Raumklimageräte PCA-RP•KAQ Planungsunterlagen Kältekreislaufdiagramm PCA-RP•KAQ Filter Wärmetauscher Kältemittelgasleitung mit Verschraubung Wärmetauscher- Temperaturfühler Kältemittelleitung (fl.) mit Verschraubung Leitungs- Temperaturfühler Raumtemperatur- fühler TH1 Filter Verteiler Verteiler mit Filter mit Filter #50 #50/#100 Fließrichtung des Kältemittels Kühlbetrieb Heizbetrieb... -
Seite 7: Luftstromtechnische Daten
Raumklimageräte PCA-RP•KAQ Planungsunterlagen Luftstromtechnische Daten PCA-RP50 PCA-RP60 PCA-RP71 PCA-RP100 PCA-RP125 PCA-RP140 Innengerätemodell Luftvolumenstrom m³/h 1140 1200 1680 1740 1920 Luftaustritts- geschwindigkeit Wurfweite 10,1 12,5 12,9 14,2 Die Wurfweite gibt die Entfernung zum Luftauslass an, bei der noch eine Luftgeschwindigkeit von 0,25 m/s gemes- sen wird. -
Seite 8: Temperaturverteilung
Raumklimageräte PCA-RP•KAQ Planungsunterlagen Temperaturverteilung PCA-RP71KAQ Kühlbetrieb Heizbetrieb Ausblaswinkel: 10°, Temperatur 27 °C, Gebläsestufe Hoch [°C] Ausblaswinkel: 60°, Temperatur 20 °C, Gebläsestufe Hoch [°C] Entfernung [m] Entfernung [m] PCA-RP125KAQ Kühlbetrieb Heizbetrieb [°C] [°C] Ausblaswinkel: 10°, Temperatur 27 °C, Gebläsestufe Hoch Ausblaswinkel: 60°, Temperatur 20 °C, Gebläsestufe Hoch Entfernung [m] Entfernung [m] Luftstromverteilung... -
Seite 9: Schalldruckpegel
Raumklimageräte PCA-RP•KAQ Planungsunterlagen Schalldruckpegel PCA-RP50KAQ PCA-RP60KAQ Schalldruck Schalldruck Lüfterstufe Linie Lüfterstufe Linie [dB(A)] [dB(A)] Med1 Med1 Med2 Med2 NC-70 NC-70 NC-60 NC-60 NC-50 NC-50 NC-40 NC-40 NC-30 NC-30 Untere Untere Hörschwelle Hörschwelle NC-20 NC-20 im Dauerbetrieb im Dauerbetrieb 1000 2000 4000 8000 1000... - Seite 10 Raumklimageräte PCA-RP•KAQ Planungsunterlagen PCA-RP125KAQ PCA-RP140KAQ Schalldruck Schalldruck Linie Lüfterstufe Linie Lüfterstufe [dB(A)] [dB(A)] Med1 Med1 Med2 Med2 NC-70 NC-70 NC-60 NC-60 NC-50 NC-50 NC-40 NC-40 NC-30 NC-30 Untere Untere Hörschwelle Hörschwelle NC-20 NC-20 im Dauerbetrieb im Dauerbetrieb 1000 2000 4000 8000 1000 2000...
-
Seite 11: Abmessungen
Raumklimageräte PCA-RP•KAQ Planungsunterlagen Abmessungen PCA-RP50KAQ... - Seite 12 Raumklimageräte PCA-RP•KAQ Planungsunterlagen PCA-RP60KAQ PCA-RP71KAQ...
- Seite 13 Raumklimageräte PCA-RP•KAQ Planungsunterlagen PCA-RP100KAQ PCA-RP125KAQ PCA-RP140KAQ...
-
Seite 14: Schaltungsdiagramm
Raumklimageräte PCA-RP•KAQ Planungsunterlagen Schaltungsdiagramm PCA-RP•KAQ KABELFERNBEDIENUNG, OPTIONAL STEUER- GELB Siehe Tabellen 1 und 2 LEITUNGEN DC 12 V CNV VANEMOTOR WEISS AUSSEN 1 3 5 CN32 CN01 WEISS SCHWARZ CN51 WEISS STEUERLEITUNGEN Paar-Nr. FUSE INNEN/AUSSEN ZNR02 CN3C CN41 WEISS BLAU CN2L FERNBEDIENUNG ZNR01... -
Seite 15: Platinen Und Messpunkte
Raumklimageräte PCA-RP•KAQ Planungsunterlagen Platinen und Messpunkte Steuerplatine CN90 PCA-RP•KAQ Anschluss für die Empfängerplatine der IR-Fernbedienung (optional) PCA-RP50/60/71/100/125/140KA Ausgang an Vane-Motor MV (12 V-Impulse) LED3 Signalübertragung Innen/Außen Modellwahl LED2 Nennleistung Betriebsanzeige der Empfängerplatine Drahtbrücken J41, J42 CN4F Paarnummer für Strömungsschalter IR-Fernbedienung FS (optional) CN2L CN44... -
Seite 16: Elektrischer Anschluss
Raumklimageräte PCA-RP•KAQ Planungsunterlagen Elektrischer Anschluss Allgemeines Die Innengeräte PCA-RP können an folgende Außengeräte angeschlossen werden: b Non-Inverter-Außengeräte aus der PU/PUH-Serie b Standard-Inverter aus der SUZ-KA- und PUHZ-P-Serie b Power-Inverter aus der PUHZ-RP-Serie Die Innengeräte PCA-RP können als b Single-Split- oder als b Multi-Split-Systeme angeschlossen und betrieben werden. - Seite 17 Raumklimageräte PCA-RP•KAQ Planungsunterlagen Standard-Inverter aus der SUZ-KA- und PUHZ-P-Serie SUZ-KA60VA SUZ-KA35/50/60VA PUHZ-P100/125/140 VHA Standard-Inverter Standard Inverter Standard Inverter Versorgungsspannung Versorgungsspannung L / N / PE L / N / PE 220 – 240 V AC 220 – 240 V AC 50 Hz 50 Hz Gelb...
-
Seite 18: Multi-Split-Betrieb
Raumklimageräte PCA-RP•KAQ Planungsunterlagen Multi-Split-Betrieb 1:1-System (Single-Split-System) Das Außengerät liefert sowohl die Versorgungsspannung wie auch die Steuersignale für die Innengeräte gemeinsam über die Klemmen S1–S3; die Polarität der Leitungen S1–S3 muss unbedingt beachtet werden. Außengerät Innengerät TB2 (PUH-P200/250 MYA: TB3) Gelb Gelb Orange Orange... -
Seite 19: Zubehör
Raumklimageräte PCA-RP•KAQ Planungsunterlagen Zubehör Externer Temperaturfühler Mit dem externen Temperaturfühler kann die Lufttemperatur an einer beliebigen Stelle im Raum gemessen werden. Der Temperaturfühler darf dabei nicht von anderen Wärmequellen beeinflusst werden. Zum Anschluss verwenden Sie das mitgelieferte 2-adrige Steuerkabel (12 m). Für Modelle Externer Temperaturfühler Für alle Modelle... -
Seite 20: Fernbedienungen
Bedienung eine Kabel- oder Infrarot-Fernbedienung aus dem reichhaltigen Zubehör-Programm von Mitsubishi Electric. Fragen Sie uns. Wir beraten Sie gerne. Technische Änderungen vorbehalten MITSUBISHI ELECTRIC EUROPE B.V. Ref.: „ Raumklimageräte PCA-RP•KAQ “ / LIVING ENVIRONMENT SYSTEMS doku279 1. Version GOTHAER STR.
