Pedale
6 mm
Montage des Korbes
V1.1, 24.04.19
Montage
dreh die obere Schraube auf dem Vorbau vorsichtig
etwas raus. Dann die seitlichen Schrauben wieder
festziehen. Mach das so lange, bis es sich gut anfühlt.

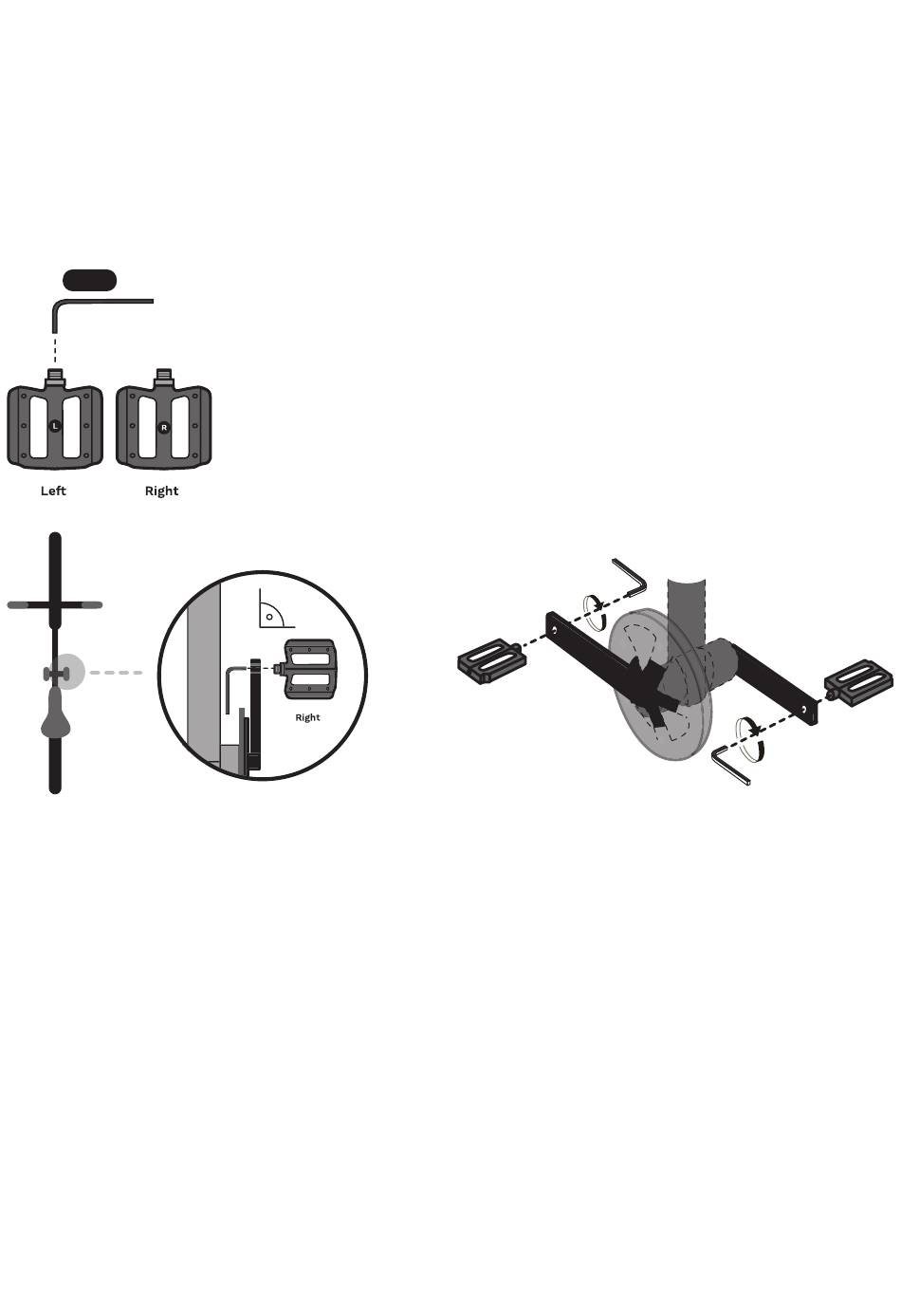

Packe die Pedale aus, welche ebenfalls in der kleinen
Box sind. Die Pedale haben ein 6mm Inbus in der
Pedalachse. Auf den Pedalen sind außerdem R und L
Aufdrucke, die darauf hinweisen auf welcher Seite sie
montiert werden müssen. Das Pedal mit dem 'R' ge-
hört auf die Kettenseite, das mit dem 'L' auf die Seite
des An/Aus Schalters.
Mit dem Inbusschlüsseln nun die Pedale einschrau-
ben. Im Uhrzeigersinn, wenn Du davor stehst (seitlich)
auf der rechten Seite und entgegen dem Uhrzeiger-
sinn auf der linken Seite. Die Pedale müssen festsit-
zen, wende daher ruhig einiges an Kraft auf!
Anmerkung: Nur wenn Du einen Korb mitbestellt hast.
Du solltest dann ein zweites Paket bekommen haben,
in dem Du ihn findest. Die Montage ist einfach. Wir
haben bereits so viel wie möglich vormontiert.
• Befreie den Korb von seiner Verpackung.
• Nimm den 4mm Inbus und löse die Schrauben an
der Befestigungsplattform am Bike.
• Löse ebenfalls die Befestigungsplattform auf der
Unterseite des Korbes.
• Anmerkung: nur wenn Du ebenfalls das Lichtset
mitbestellt hast.
• Befestige die Vorderlicht Halterung zwischen der
Korbunterseite und der Befestigungsplattform. Ste-
cke dann das Kabel des Vorderlichts ein.
• Ziehe alle 4 Schrauben fest, bis der Korb sicher sitzt.
