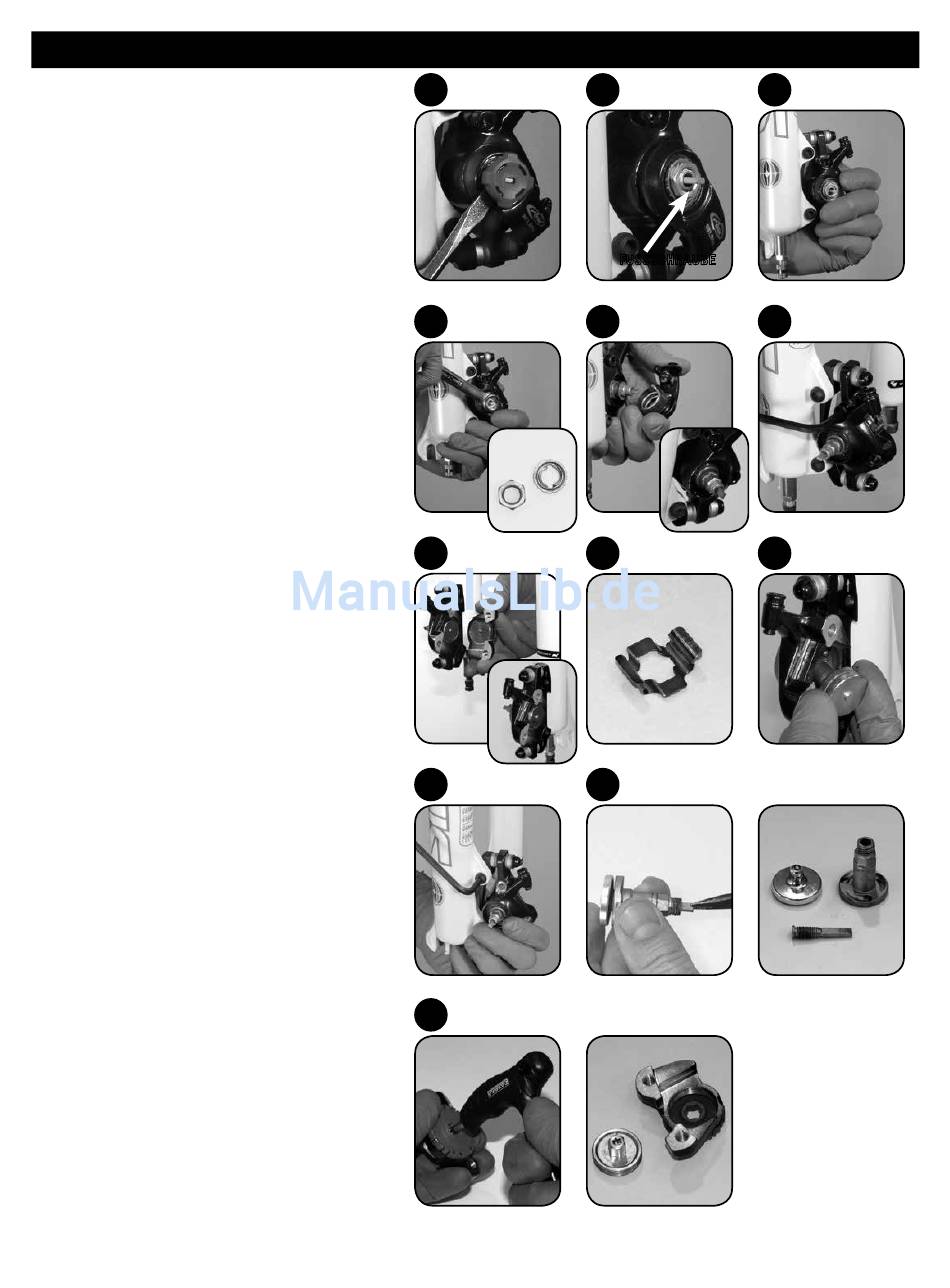

INSPEKTION DER BREMSSÄTTEL: ZERLEGEN - WARTUNGSANLEITUNG (FORTSETZUNG)
ENTFERNEN DES ÄUSSEREN EINSTELLKNOPFS
3.
Entfernen Sie den äußeren Belageinstellknopf
mit einem kleinen Schlitzschraubendreher. Ach-
ten Sie darauf, die Oberfläche des Druckarms
nicht zu verkratzen.
4.
Drehen Sie die jetzt frei liegende Fußschraube
gegen den Uhrzeigersinn bis zum Anschlag.
ENTFERNEN DES DRUCKARMS
5.
Halten Sie den unter Federspannung stehenden
Druckarm gut fest.
6.
Entfernen Sie mit einem 11-mm-Schlüssel die
Befestigungsschraube des Druckarms. Entfer-
nen Sie die Sicherungsscheibe.
7.
Entfernen Sie den Druckarm, die äußere Gehäu-
sedichtung und die Feder. Entfernen Sie danach
die Unterlegscheibe mit der Sechskantöffnung.
ENTFERNEN DER ANTRIEBSMITNEHMER/ÄUSSEREN
DRUCKFUSS-BAUGRUPPE
8.
Entfernen Sie mit einem 5-mm-Inbusschlüssel
die beiden Bremssattelgehäuse-Schrauben.
HINWEIS: DIE SCHRAUBEN HABEN UNTERSCHIEDLICHE
LÄNGEN.
9.
Entfernen Sie vorsichtig die innere Bremssattel-
gehäuse-Hälfte, und legen Sie sie beiseite.
10. Entfernen Sie den Belag-Sicherungsring, und
legen Sie ihn beiseite.
11. Ziehen Sie die Baugruppe aus Antriebsmitneh-
mer und äußerem Druckfuß heraus. Achten Sie
darauf, keines der drei Kugellager zu verlieren.
12. Entfernen Sie mit einem 5-mm-Inbusschlüssel
die äußere Bremssattelgehäuse-Hälfte vom
Fahrrad, und legen Sie sie beiseite.
ZERLEGEN DES ANTRIEBSMITNEHMERS
13. Drehen Sie mit einer kleinen Spitzzange oder
einem Schrader-Ventileinsatzwerkzeug die
Fußschraube im Uhrzeigersinn, bis sie sich
vollständig aus dem Antriebsmitnehmer löst.
Dadurch wird der äußere Druckfuß von der
Mitnehmer-Baugruppe getrennt. Entfernen Sie
die Fußschraube aus dem Antriebsmitnehmer.
ENTFERNEN DES DRUCKFUSSES
14. Drehen Sie den inneren Druckfuß mit einem T-25
TORX®-Schlüssel im Uhrzeigersinn, bis er sich
aus der inneren Bremssattelgehäuse-Hälfte löst.
6
3
4
6
7
9
10
12
13
14
5
FUSSSCHRAUBE
8
11
