protech Enigma XT Scale 1/8 4WD Bauanleitung Seite 9

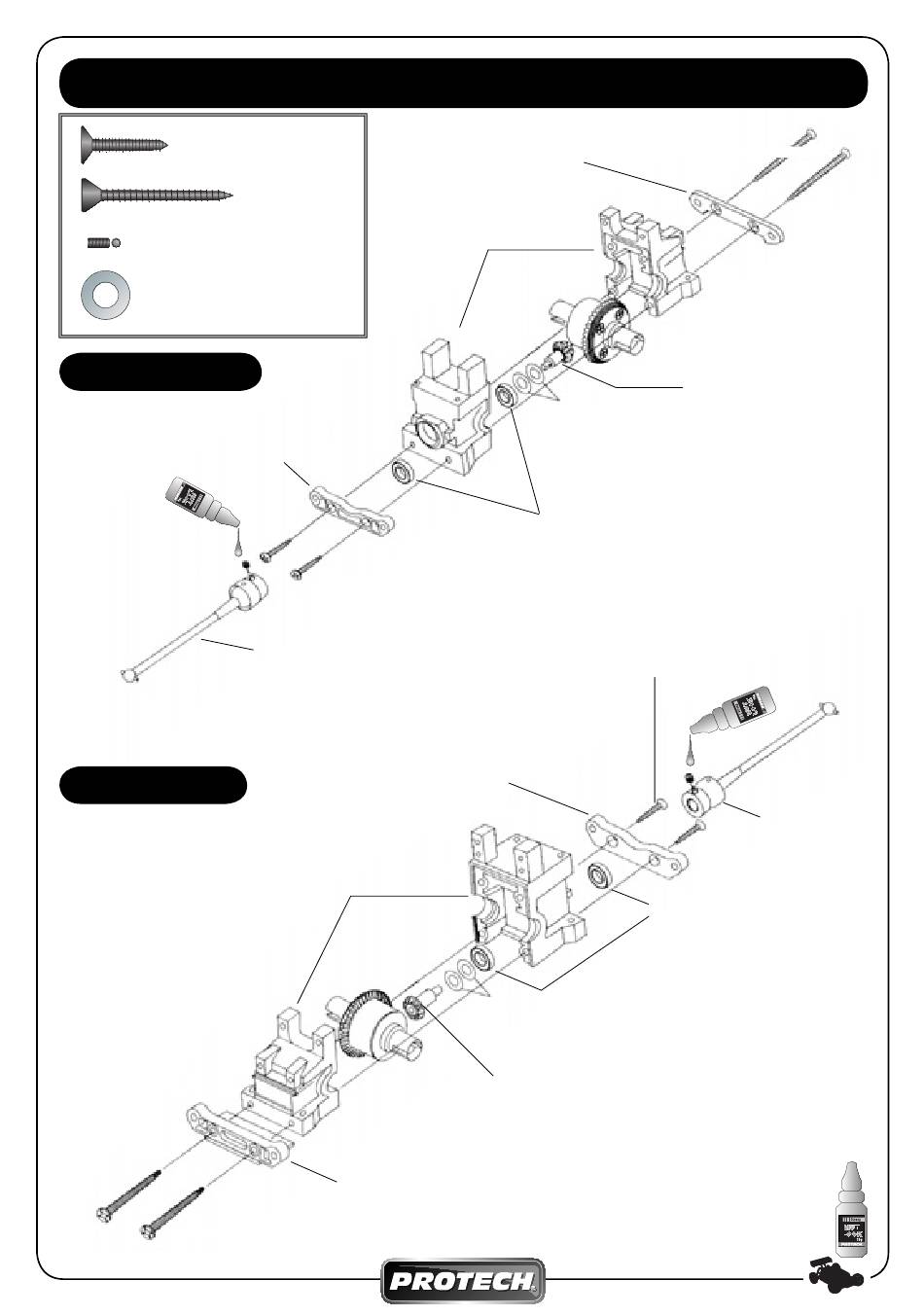

Assembly of the FR/RE gearbox / Montage van de voorst versnelling /
Montage des réducteurs AV / AR / Montierung des Getriebe vorne
3,5mm x 20mm (x4)
MA2247
5mm x 5mm (x2)
MA2056
8,2mm x 14mm x 0,3mm Shim (x4)
MA2283
FRONT GEAR BOX
Front lower arm holder
Support de bras inférieurs de la suspension
Houder voor de onderste ophangingsarmen
Lagerböcke für Querlenker unten
T56.035
REAR GEAR BOX
3,5mm x 45mm (2)
3,5mm x 45mm (x4)
3,5mm x 20mm (2)
MA2247
CVD center drive shaft
Cardan homocinétique type CVD
Homokinetische aandrijfas CVD
Wellengelenk
T56.039
Gear box casing
Carter
Tandwielkast
Getriebe gehäuse
T56.023
Rear lower arm holder (Toe-in 2°)
Support inférieur de bras de suspension AR (angle 2°)
Houder voor de onderste ophangingsarmen
Lagerböcke für Querlenker unten
T56.037
Front lower arm holder
Support de bras inférieurs de la suspension
Houder voor de onderste ophangingsarmen
Lagerböcke für Querlenker unten
T56.034
Gear box casing
Carter de différentiel
Tandwielkast
Getriebe gehäuse
T56.023
8,2mm x 14mm x 0,3mm Shim
MA2283
8 X 16 x 5 mm
ball bearing
Roulement à billes
Kogellager
Kugellager
T55.043
Rear Front lower arm holder
Support inférieur de bras de suspension AR
Houder voor de onderste ophangingsarmen
Lagerböcke für Querlenker unten
T56.036
8,2mm x 14mm x 0,3mm Shim
MA2283
Bevel gear (small)
Pignon conique (petit)
Tandwiel (klein)
Kegelzahnrad (Klein)
T56.017
3,5mm x 45mm (2)
Bevel gear (small)
Pignon conique (petit)
Tandwiel (klein)
Kegelzahnrad (Klein)
T56.017
3,5mm x 20mm (2)
MA2247
CVD center drive shaft
Cardan homocinétique type CVD
Homokinetische aandrijfas CVD
Wellengelenk
T56.039
8 X 16 x 5 mm
ball bearing
Roulement à billes
Kogellager
Kugellager
T55.043
Nut lock A600
Stud lock A601
9
