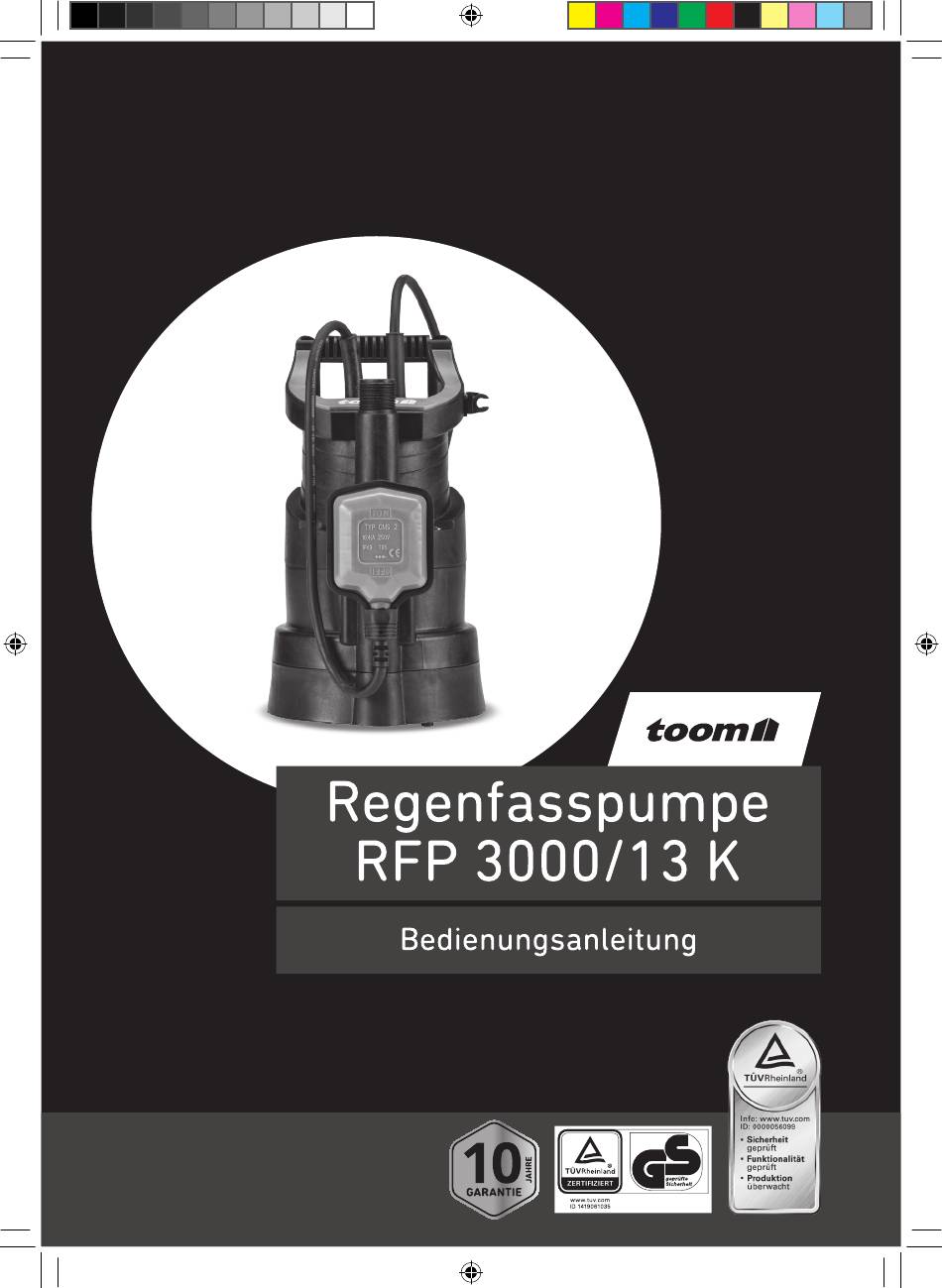

- Seite 1 8174859_toom_HWW_Regenfasspumpe_RFP-3000-13K_BDA-Cover_RZ-161020_converted.indd 1 8174859_toom_HWW_Regenfasspumpe_RFP-3000-13K_BDA-Cover_RZ-161020_converted.indd 1 16.10.20 09:51 16.10.20 09:51...
- Seite 2 Tauchpumpe EN 55014-2:2015 submersible pump EN IEC 61000-3-2:2019 EN 61000-3-3:2013 + A1:2019 RFP 3000/13 K EN 61000-6-3:2007 + A1:2011 EN IEC 61000-6-1:2019 EN 60335-1:2012 + A11:2014 + A13:2017 + A14:2019 + A1:2019 + A2:2019 EN 60335-2-41:2003 + A1:2004 + A2:2010...
-
Seite 3: Inhaltsverzeichnis
Liebe Kundin, lieber Kunde, Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von toom! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Ver- wendung zuverlässigster elektrischer bzw. - Seite 4 Mit dem Inhalt dieser Gebrauchsanweisung nicht ver- traute Personen dürfen dieses Gerät nicht benutzen. Die Pumpe darf nicht von Kindern benutzt werden. Die Pumpe kann von Personen mit reduzierten physi- schen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die dar- aus resultierenden Gefahren verstanden haben.
-
Seite 5: Einsatzgebiet
Regentonnen und ähnlichen Behältern, Befüllung von Gießkannen sowie Bewässerung durch den Betrieb einer angeschlossenen Gießbrause. Regenfasspumpen von toom eignen sich für feste oder temporäre Installatio- nen. Das Gerät ist nicht geeignet für den Einsatz in Schwimmbecken und für den Einbau in das öffentliche Trinkwasserversorgungsnetz. -
Seite 6: Technische Daten
Gebrauch oder bei Beschädigungen des Geräts die Förderflüssigkeit verschmutzen können. Die eingesetzten Schmiermittel sind biologisch abbaubar und gesundheitlich un- bedenklich. 3. Technische Daten Modell RFP 3000/13 K Netzspannung / Frequenz 230 V~ 50 Hz Nennleistung 350 Watt Schutzart IP68 Druckanschluss AG 26,44 mm (¾“) -
Seite 7: Installation
Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantie- zeit auf. Entsorgen Sie Verpackungsmaterialien umweltgerecht. 5. Installation 5.1. Allgemeine Hinweise zur Installation Während der gesamten Installation darf das Gerät nicht ans Stromnetz angeschlossen sein. Die Pumpe und das gesamte Anschlusssystem müssen vor Frost geschützt werden. - Seite 8 segmente sind diese zunächst miteinander zu verschrauben. Das einzelne oder die zusammengefügten Steigrohrsegmente sind auf den Druckanschluss der Pumpe zu schrauben. Montieren Sie abschließend das Auslasselement mit Absperrhahn auf das Steigrohr. Dabei muss bei jeder Verschraubung einer der mitgelieferten Dichtungsringe eingefügt werden. Achten Sie bei der Montage des flexiblen Auslasselements darauf, dass sich die unebene Seite der Dichtung in Richtung Auslass und die flache Seite der Dichtung in Richtung Druckanschluss bzw.
-
Seite 9: Elektrischer Anschluss
5.4. Funktionsweise des Schwimmerschalters Bei der Installation ist unbedingt darauf zu achten, dass sich der Schwimmerschalter frei bewegen kann. Versichern Sie sich, dass die Pumpe abschaltet, wenn der Wasserstand abnimmt und der Schwimmerschalter das Abschaltniveau erreicht hat. Im manuellen Betriebsmodus der Pumpe (mit arretiertem Schwimmerschalter) muss die Pumpe ständig überwacht werden damit sie nicht trocken läuft. -
Seite 10: Inbetriebnahme
Der elektrische Anschluss muss mit einem hoch empfindlichen Fehlerstromschutzschalter (FI-Schalter) ausgestattet sein: ∆ = 30 mA (DIN VDE 0100-739). Verwenden Sie nur ein Verlängerungskabel dessen Querschnitt (3 x 1,0 mm²) und Gummiummantelung mindestens dem der An- schlussleitung des Gerätes entspricht (siehe „Technische Daten“, Kabelausführung) und mit dem entsprechenden Kurzzeichen nach VDE gekennzeichnet ist. -
Seite 11: Wartung Und Hilfe Bei Störfällen
Pumpenstart bzw. zur temporären Druckentlastung bei geschlosse- nem Absperrhahn. Die Elektropumpen der Serie toom RFP verfügen über einen integrierten thermischen Motorschutz. Bei Überlastung schaltet sich der Motor selbst aus und nach erfolgter Abkühlung wieder an. Mögliche Ursachen und deren Behe- bung sind im Abschnitt „Wartung und Hilfe bei Störfällen“... - Seite 12 unbedingt, dass bei Schäden in Folge unsachgemäßer Reparaturversuche alle Garantieansprüche erlöschen und wir für daraus resultierende Schäden nicht haften. Störung Mögliche Ursache Behebung 1. Pumpe fördert keine Kein Strom vorhanden. Mit einem GS-gerechten Gerät Flüssigkeit, der Motor überprüfen, ob Spannung vor- läuft nicht.
-
Seite 13: Garantie
Störung Mögliche Ursache Behebung 4. Aussetzende Funktion Festkörper behindern das Festkörper entfernen. bzw. unregelmäßiger Laufrad. Betrieb. Siehe Punkt 3.3. Siehe Punkt 3.3. Siehe Punkt 3.4. Siehe Punkt 3.4. Netzspannung außerhalb Dafür sorgen, dass die Netz- der Toleranz. spannung den Angaben auf dem Typenschild entspricht. - Seite 14 - Bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind - Bei Missachtung der Gebrauchsanweisung und Bedienungsfehlern - Wenn das Gerät keinen technischen Defekt aufweist III. Die vom Kunden geltend gemachten Fehler wird T.I.P. nach eigenem Er- messen auf seine Kosten durch Reparatur oder Lieferung neuer oder general- überholter Teile beheben bzw.
-
Seite 15: Bestellung Von Ersatzteilen
10. Bestellung von Ersatzteilen Die schnellste, einfachste und preiswerteste Möglichkeit, Ersatzteile zu bestel- len, erfolgt über das Internet. Unsere Webseite www.tip-pumpen.de verfügt über einen komfortablen Ersatzteile-Shop, welcher mit wenigen Klicks eine Bestellung ermöglicht. Falls Sie ihr Steigrohr verlängern möchten, können Sie die einzelnen Segmen- te ebenfalls in unserem Ersatzteile-Shop bestellen. -
Seite 16: Service
11. Service Bei Garantieanspruch oder Störungen wenden Sie sich bitte an: Hotline für toom Pumpen: Tel.: + 49 (0) 7263 / 9125 78 Fax: + 49 (0) 7263 / 9125 25 E-Mail: service@tip-pumpen.de T.I.P. Technische Industrie Produkte GmbH Siemensstraße 17 - D-74915 Waibstadt Eine aktuelle Bedienungsanleitung als PDF-Datei kann bei Bedarf per E-Mail unter: service@tip-pumpen.de angefordert werden. -
Seite 17: Anhang - Abbildungen: Rfp 3000/13 K
12. Anhang - Abbildungen: RFP 3000/13 K... - Seite 18 Funktionsteile / Details Druckanschluss Schrauben am Pumpenfuß Schwimmerschalter Klemmschelle mit Flügelschraube Kabel des Schwimmerschalters Druckseitige Öffnung Anschlussstück Kabelführung Schwimmerschalter Auslasselement Tragegriff Absperrhahn Ansaugöffnungen Schlauchanschluss (Schnellkupplung) Steigrohrsegment Schwimmerschalter Arretierung Pumpenfuß Befestigungsklammer Min. Selbstansaugniveau * Min. Absaugniveau * Startniveau * Abschaltniveau * * Die entsprechenden Werte sind im Abschnitt „Technische Daten“...
