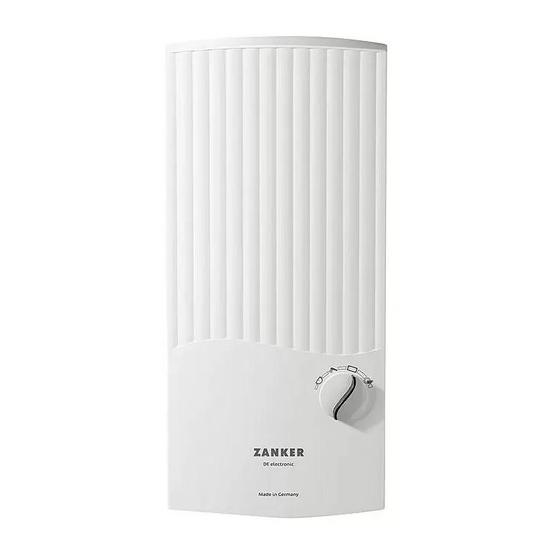

- Seite 1 Elektronisch gesteuerter Durchlauferhitzer DE 18 E DE 24 EL DE 27 E Bedienung und Installation...
-
Seite 2: Inhaltsverzeichnis
Inhalt BEDIENUNG Allgemeine Hinweise ........... 2 Sicherheit ..............3 Gerätebeschreibung ........... 3 Einstellungen ............... 3 Reinigung, Pflege und Wartung ......... 4 Problembehebung ............4 INSTALLATION Sicherheit ..............4 Gerätebeschreibung ........... 4 Vorbereitungen ............5 Montage ................ 5 Inbetriebnahme ............10 Außerbetriebnahme .......... -
Seite 3: Sicherheit
Bedienung - für den Benutzer und den Fachhandwerker 2. Sicherheit ZANKER 2.1 Bestimmungsgemäße Verwendung Das Gerät ist ein Druckgerät und dient zur Erwärmung von Trinkwasser oder zur Nacherwärmung von vor- gewärmtem Wasser. Das Gerät kann ein oder mehrere DIN 4109 Entnahmestellen versorgen. -
Seite 4: Reinigung, Pflege Und Wartung
Bedienung - Installation INSTALLATION Einstellungsempfehlung bei Betrieb mit einer Thermostatarmatur Stellen Sie die Temperatur am Gerät auf maximale Tem- peratur ein. nach Unterbrechung der Wasserversorgung 7. Sicherheit siehe Kapitel „Wiederinbetriebnahme“ Die Installation, Inbetriebnahme sowie Wartung und Beachten Sie auch folgende Kapitel: Reparatur des Gerätes dürfen nur von einem Fachhand- werker durchgeführt werden. -
Seite 5: Vorbereitungen
Installation - für den Fachhandwerker Rohrbausatz-Untertischgeräte Flexible Wasser-Anschlussleitungen Der Bausatz für Untertischmontage ist notwendig, wenn » Verhindern Sie bei der Installation mit flexiblen Sie die Wasseranschlüsse (G ⅜ A) oberhalb des Gerätes Wasser-Anschlussleitungen ein Verdrehen der Rohr- benötigen. bögen mit Bajonett-Verbindungen im Gerät. »... -
Seite 6: Kabeltülle Montieren
Installation - für den Fachhandwerker Gerät öffnen Kabeltülle montieren » Öffnen Sie das Gerät, indem Sie den Rastverschluss entriegeln. » Montieren Sie die Kabeltülle. Bei einem Anschluss- kabel > 6 mm² müssen Sie das Loch in der Kabel- tülle vergrößern. Wasseranschluss herstellen geräte- und Umweltschäden Führen Sie alle Wasseranschluss- und Installations-... -
Seite 7: Elektroanschluss Herstellen
Installation - für den Fachhandwerker Gerät montieren Durchflussmengenbegrenzer beim De 24 el tauschen Das Gerät ist im Anlieferungszustand auf 21 kW ge- schaltet. Bei Umstellung auf eine andere Anschluss- leistung müssen Sie folgende Schritte vornehmen: L1 ’ L3’ L2’ L1’ »... -
Seite 8: Rückwandunterteil Montieren
Installation - für den Fachhandwerker elektroanschluss Unterputz unten » Stecken Sie den Codierstecker entsprechend der gewählten Anschlussleistung um, wählbare An- schlussleistung und Absicherung des Gerätes siehe „Technische Daten / Datentabelle“. » Kreuzen Sie die gewählte Anschlussleistung auf dem Typenschild an. Verwenden Sie dafür einen Kugelschreiber. -
Seite 9: Anschluss Eines Lastabwurfrelais
Installation - für den Fachhandwerker Anschluss eines lastabwurfrelais Temperaturbegrenzung Setzen Sie das Lastabwurfrelais in Kombination mit VORSIcHT Verbrennung anderen Elektrogeräten, z. B. Elektrospeicherheiz- Bei Betrieb mit vorgewärmtem Wasser kann die ein- geräten, in der Elektroverteilung ein. Der Lastabwurf gestellte Temperaturbegrenzung bzw. der Verbrüh- erfolgt bei Betrieb des Durchlauferhitzers. -
Seite 10: Inbetriebnahme
Installation - für den Fachhandwerker 11. Inbetriebnahme » Öffnen und schließen Sie mehrfach alle an- geschlossenen Entnahmeventile, bis das Leitungs- netz und das Gerät luftfrei sind. WARnUng Stromschlag » Führen Sie eine Dichtheitskontrolle durch. Die Inbetriebnahme darf nur durch einen Fachhand- werker unter der Beachtung der Sicherheitsvor- »... -
Seite 11: Wartung
Installation - für den Fachhandwerker Störung / Anzeige leD-Diagnoseampel Ursache » Behebung Der Durchfluss ist zu gering. Das Sieb im Gerät ist verschmutzt. Reinigen Sie das Sieb. Die Solltemperatur wird nicht erreicht. Eine Phase fehlt. Überprüfen Sie die Sicherung in der Haus- installation. -
Seite 12: Elektroschaltplan
Installation - für den Fachhandwerker 15.3 Mischwassermenge / Auslaufmenge Alternative Anschlussmöglichkeiten Die Werte sind auf eine Nennspannung von 400 V be- zogen. Die Mischwassermenge bzw. Auslaufmenge ist abhängig vom vorhandenen Versorgungsdruck und der tatsächlich anliegenden Spannung. X Kaltwasser Zulauftemperatur in °C Y Mischwassermenge / Auslaufmenge in l/min 1 18 kW 2 21 kW... - Seite 13 Gerät ein Druckverlust von 0,1 MPa empfohlen. 15.6 Störfallbedingungen Im Störfall können in der Installation kurzfristig Be- lastungen von maximal 95 °C bei einem Druck von 1,2 MPa auftreten. 15.7 Technische Daten DE 18 E DE 24 EL DE 27 E 222404 222406 222407...
-
Seite 14: Kundendienst Und Garantie
Erreichbarkeit Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite. ZANKER Haustechnik | Kundendienst | Fürstenberger Straße 77 | 37603 Holzminden Tel. 05531 702-111 | Fax 05531 702-95890 | info@eht-haustechnik.de Weitere Anschriften sind auf der letzten Seite aufgeführt. -
Seite 15: Umwelt Und Recycling
Umwelt und Recycling Entsorgung von Transport- und Verkaufsverpackungsmaterial Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sach- gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die um- weltschonende Aufarbeitung der Verpackungen. -
Seite 16: Adressen Und Kontakte
Adressen und Kontakte Vertriebszentrale EHT Haustechnik GmbH Markenvertrieb ZANKER Gutenstetter Straße 10 90449 Nürnberg info@eht-haustechnik.de www.zanker-haustechnik.de Tel. 0911 9656-250 0911 9656-444 Kundendienstzentrale Holzminden Fürstenberger Str. 77 37603 Holzminden Briefanschrift 37601 Holzminden Der Kundendienst und Ersatzteilverkauf ist in der Zeit von...
