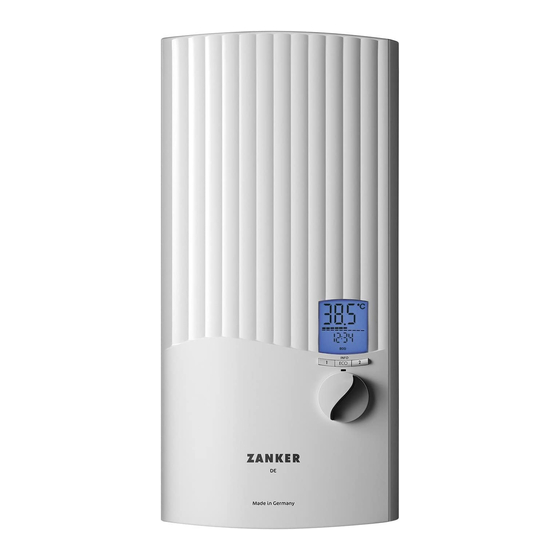

ZANKER DE 24 EL TOP Bedienung Und Installation
Vollelektronisch geregelter durchlauferhitzer mit funktaster
Vorschau ausblenden
Andere Handbücher für DE 24 EL TOP:
- Bedienung und installation (24 Seiten) ,
- Bedienung und installation (20 Seiten) ,
- Bedienung und installation (16 Seiten)
Verwandte Anleitungen für ZANKER DE 24 EL TOP
Inhaltszusammenfassung für ZANKER DE 24 EL TOP
- Seite 1 Vollelektronisch geregelter Durchlauferhitzer DE 24 EL TOP mit Funktaster FBM TOP DE 27 E TOP Bedienung und Installation...
- Seite 2 Inhalt - Besondere Hinweise BESONDERE HINWEISE BEDIENUNG Allgemeine Hinweise ........... 3 Sicherheit ..............3 Gerätebeschreibung ........... 4 Bedienung ..............6 Wartung und Pflege............. 9 Was tun, wenn ............. 9 INSTALLATION Sicherheit ..............10 Gerätebeschreibung ..........11 Montage ..............13 Erstinbetriebnahme ..........
- Seite 3 Bedienung - für den Benutzer und den Fachhandwerker BEDIENUNG 1.3 Maßeinheiten Hinweis Wenn nicht anders angegeben, sind alle Maße in Millimeter. 1. Allgemeine Hinweise 2. Sicherheit Die Kapitel „Besondere Hinweise“ und „Bedienung“ rich- ten sich an den Gerätebenutzer und den Fachhandwerker. 2.1 Bestimmungsgemäße Verwendung Das Kapitel „Installation“...
- Seite 4 Bedienung - für den Benutzer und den Fachhandwerker Duschen oder Baden benutzt werden. Es können bis zu VORSICHT Verbrennung vier Funktaster kombiniert werden. Mit dem Funktaster Die Warmwassertemperatur kann bei Betrieb mit können Sie entfernt vom Gerät (zum Beispiel von der Kü- vorgewärmtem Wasser, z.
- Seite 5 Bedienung - für den Benutzer und den Fachhandwerker Zweite Zeile im Display Sie können wählen, welche weitere Information in der zweiten Zeile des Displays angezeigt werden soll (siehe Kapitel „Einstellungen im INFO-Menü“): l/min Durchflussmenge Energieverbrauch * m³ Wassermenge * Uhrzeit ** * Sie können die Werte dieser Verbrauchsanzeigen auf Null stellen.
- Seite 6 Bedienung - für den Benutzer und den Fachhandwerker 4. Bedienung Bedienung und Anzeigen am Gerät Temperatur-Anzeige Anzeigebereich für Zusatzinformationen: Service, Error Balkenanzeige der Leistung Zweite Anzeige Hintergrundbeleuchtung zum Beispiel Uhrzeit Speichertasten 1 und 2 Anzeigebereich für: Wellness, Wassermengenautomatik, Kindersicherung, ECO , Zweite Anzeige, Info- und ECO-Taste ECO-Anzeige Einstellknopf für Temperaturwahl...
- Seite 7 Bedienung - für den Benutzer und den Fachhandwerker 4.2.1 ECO-Temperatur einstellen » ECO-Taste drei Sekunden drücken. 38 °C » Temperatur einstellen, 30 ... 60 °C. Zum Beispiel 40 °C. 4.2.2 ECO-Durchfluss einstellen » ECO drei Sekunden drücken. 38 °C » ECO kurz drücken.
- Seite 8 Bedienung - für den Benutzer und den Fachhandwerker 4.2.8 Zweite Zeile im Display wählen » ECO drei Sekunden drücken. 38 °C » ECO mehrmals kurz drücken. » Anzeigewert der zweiten Zeile wählen: Gewählte Anzeige. l/min Durchflussmenge Energieverbrauch m³ Wassermenge Uhrzeit Verbrauchsanzeige "Energieverbrauch und Wassermenge"...
- Seite 9 » Schrauben Sie die Sicherungen wieder ein oder schalten Sie diese wieder ein..6.2 ... die Batterien am Funktaster leer sind DE 24 EL TOP Nr.: . . . - . - ..Störung Ursache »...
- Seite 10 Installation - für den Fachhandwerker INSTALLATION Elektroinstallation ◦ Der elektrische Anschluss darf nur an festverlegten elektrische Leitungen erfolgen. ◦ Das Gerät muss, zum Beispiel durch Sicherungen, mit einer Trennstrecke von mindestens 3 mm allpolig 7. Sicherheit vom Netzanschluss trennbar sein. Vorschriften und Bestimmungen ◦...
- Seite 11 Installation - für den Fachhandwerker 8. Gerätebeschreibung Das Blankdraht-Heizsystem ist für kalkarme und kalkhal- tige Wässer geeignet (siehe Kapitel „Einsatzberei che“). Geräteaufbau 38° 55° Einstellknopf mit Tasten und Anzeigefeld Sicherheits-Temperaturbegrenzer (STB) mit Rücksetztaste Gerätekappe Heizsystem Rückwand-Unterteil Durchflusssensor Warmwasser-Schraubanschluss Stecker vom Temperatureinsteller zum „T-soll“ Kaltwasser-Schraubanschluss Typenschild Rückwand-Oberteil...
- Seite 12 Installation - für den Fachhandwerker 8.2 Lieferumfang mit keiner Aktion die eingestellte maximale Temperatur über das Bedienfeld ändern. Siehe Bild „Geräteaufbau“. VORSICHT Verbrennung 8.3 Kundendienst-Modus Bei Betrieb mit vorgewärmtem Wasser kann die ein- gestellte Temperaturbegrenzung oder der Verbrüh- Den Kundendienst-Modus aktivieren / deaktivieren Sie schutz unwirksam sein.
- Seite 13 Installation - für den Fachhandwerker Lastabwurfrelais LR 1-A » Halten Sie die Mindestabstände ein, um einen stö- rungsfreien Betrieb des Gerätes zu gewährleisten Das Lastabwurfrelais ermöglicht Ihnen einen Betrieb mit und Wartungsarbeiten am Gerät zu ermöglichen. zum Beispiel Elektro-Speicherheizgeräten. Der Durchlau- ferhitzer wird durch das Lastabwurfrelais vorrangig vor 9.3 Gerätemontage vorbereiten dem anderen Gerät betrieben.
- Seite 14 Installation - für den Fachhandwerker 9.3.4 Aufhängeleiste befestigen 9.3.7 Kabeltülle montieren » Zeichnen Sie die Bohrlöcher für die Aufhängeleiste » Führen Sie die Kabeltülle über das mithilfe der beiliegenden Montageschablone an. Sie Elektroanschlusskabel. können auch eine vorhandene, passende Aufhänge- leiste verwenden. »...
- Seite 15 Installation - für den Fachhandwerker 9.3.9 Gerätemontage 9.3.12 Rückwandunterteil montieren » Entfernen Sie die Transportschutzstopfen aus den » Stecken Sie das Rückwand-Unterteil auf das Rück- Wasseranschlüssen. wand-Oberteil und achten Sie darauf, dass es einge- rastet ist. » Stecken Sie die Rückwand über den Gewindebolzen und die Kabeltülle.
- Seite 16 Installation - für den Fachhandwerker 9.4 Montage-Varianten 9.4.2 Elektroanschluss – AP » Schneiden Sie für das Anschlusskabel in die Rück- 9.4.1 Elektroanschluss – UP - unten wand eine Durchführung oder brechen Sie diese an den vorgegebenen Bruchstellen aus. b02 Durchführung elektrische Leitungen 1 b03 Durchführung elektrische Leitungen 2 b04 Durchführung elektrische Leitungen 3 Hinweis...
- Seite 17 Installation - für den Fachhandwerker 10. Erstinbetriebnahme 9.4.5 AP-Armatur Als Sonderzubehör bieten wir die Aufputz-Druckarmatur, siehe Kapitel Sonderzubehör. Zur Montage führen sie fol- 10.1 Gerät gende Schritte durch: Die Erstinbetriebnahme darf nur durch einen Fachhand- » Montieren Sie die Wasserstopfen G ½ mit Dichtun- werker erfolgen.
- Seite 18 Installation - für den Fachhandwerker 12. Störungsbeseitigung 13. Technische Daten Störung Ursache Behebung 13.1 Elektroschaltplan Durchfluss zu ge- Sieb, Strahlregler ist Reinigen Sie Sieb, Strahl- ring. verschmutzt regler. 3/PE ~ 400 V Motorventil ist de- Prüfen Sie das Motorven- fekt. til.
- Seite 19 Installation - für den Fachhandwerker 13.3 Angaben zum Energieverbrauch Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energiever- brauchsrelevanter Produkte (ErP). DE 24 EL TOP DE 27 E TOP 222410 222411 Hersteller Zanker Haustechnik Zanker Haustechnik Lastprofil Energieeffizienzklasse Jährlicher Stromverbrauch...
- Seite 20 Installation - für den Fachhandwerker 13.5 Gerät DE 24 EL TOP DE 27 E TOP 222410 222411 Elektrische Daten Nennspannung Nennleistung 18/21/24 Nennstrom 29/31/35 Absicherung 32/32/35 Phasen 3/PE 3/PE Frequenz Max. Netzimpedanz bei 400V / 50Hz Ω 0,270 0,241 Spezifischer Widerstand ρ...
- Seite 21 Ωcm mS/m μS/cm Ωcm mS/m μS/cm 1111 1250 1361 1200 1070 1015 13.8 Geräuschverhalten Für die Durchlauferhitzer dieser Typenreihe ist aufgrund der Landesbauordnungen ein allgemeines bauaufsicht- liches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Geräuschverhaltens vergeben. ZANKER DIN 4109 PA-IX 6832/I...
- Seite 22 Kundendienst und Garantie Erreichbarkeit Soweit der Kunde wegen des Garantiefalles aufgrund gesetzli- cher Gewährleistungsansprüche gegen andere Vertragspartner Sollte einmal eine Störung an einem unserer Produkte auftre- Leistungen erhalten hat, entfällt eine Leistungspflicht von uns. ten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite. Soweit eine Garantieleistung erbracht wird, übernehmen wir EHT Haustechnik GmbH keine Haftung für die Beschädigung eines Gerätes durch Dieb-...
- Seite 23 Umwelt und Recycling Entsorgung von Transport- und Verkaufsverpackungsmaterial Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sach- gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die um- weltschonende Aufarbeitung der Verpackungen.
- Seite 24 4 < A M H C M N = i b e h i j > ZANKER is a registered trademark used under license from AB Electrolux (publ). Irrtum und technische Änderungen vorbehalten! | Subject to errors and technical changes! | Sous réserve d‘erreurs et de modifi- cations techniques! | Onder voorbehoud van vergissingen en technische wijzigingen! | Salvo error o modificación técnica! | Rätt...
