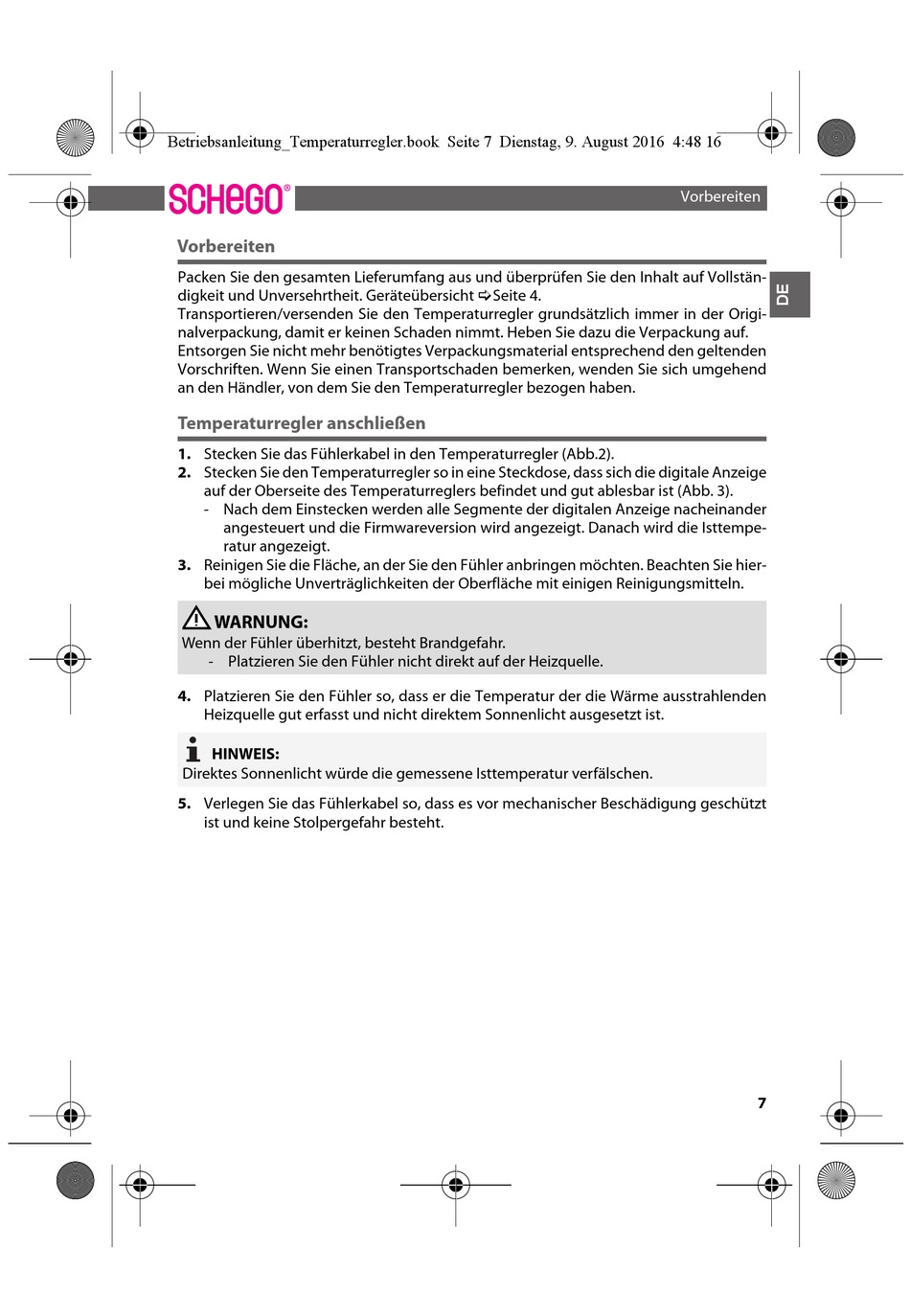

Vorbereiten

Packen Sie den gesamten Lieferumfang aus und überprüfen Sie den Inhalt auf Vollstän-
digkeit und Unversehrtheit. Geräteübersicht Seite 4.
Transportieren/versenden Sie den Temperaturregler grundsätzlich immer in der Origi-
nalverpackung, damit er keinen Schaden nimmt. Heben Sie dazu die Verpackung auf.
Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial entsprechend den geltenden
Vorschriften. Wenn Sie einen Transportschaden bemerken, wenden Sie sich umgehend
an den Händler, von dem Sie den Temperaturregler bezogen haben.
Temperaturregler anschließen
1. Stecken Sie das Fühlerkabel in den Temperaturregler (Abb.2).
2. Stecken Sie den Temperaturregler so in eine Steckdose, dass sich die digitale Anzeige
auf der Oberseite des Temperaturreglers befindet und gut ablesbar ist (Abb. 3).
- Nach dem Einstecken werden alle Segmente der digitalen Anzeige nacheinander
angesteuert und die Firmwareversion wird angezeigt. Danach wird die Isttempe-
ratur angezeigt.
3. Reinigen Sie die Fläche, an der Sie den Fühler anbringen möchten. Beachten Sie hier-
bei mögliche Unverträglichkeiten der Oberfläche mit einigen Reinigungsmitteln.
WARNUNG:
Wenn der Fühler überhitzt, besteht Brandgefahr.
- Platzieren Sie den Fühler nicht direkt auf der Heizquelle.
4. Platzieren Sie den Fühler so, dass er die Temperatur der die Wärme ausstrahlenden
Heizquelle gut erfasst und nicht direktem Sonnenlicht ausgesetzt ist.
HINWEIS:
Direktes Sonnenlicht würde die gemessene Isttemperatur verfälschen.
5. Verlegen Sie das Fühlerkabel so, dass es vor mechanischer Beschädigung geschützt
ist und keine Stolpergefahr besteht.
