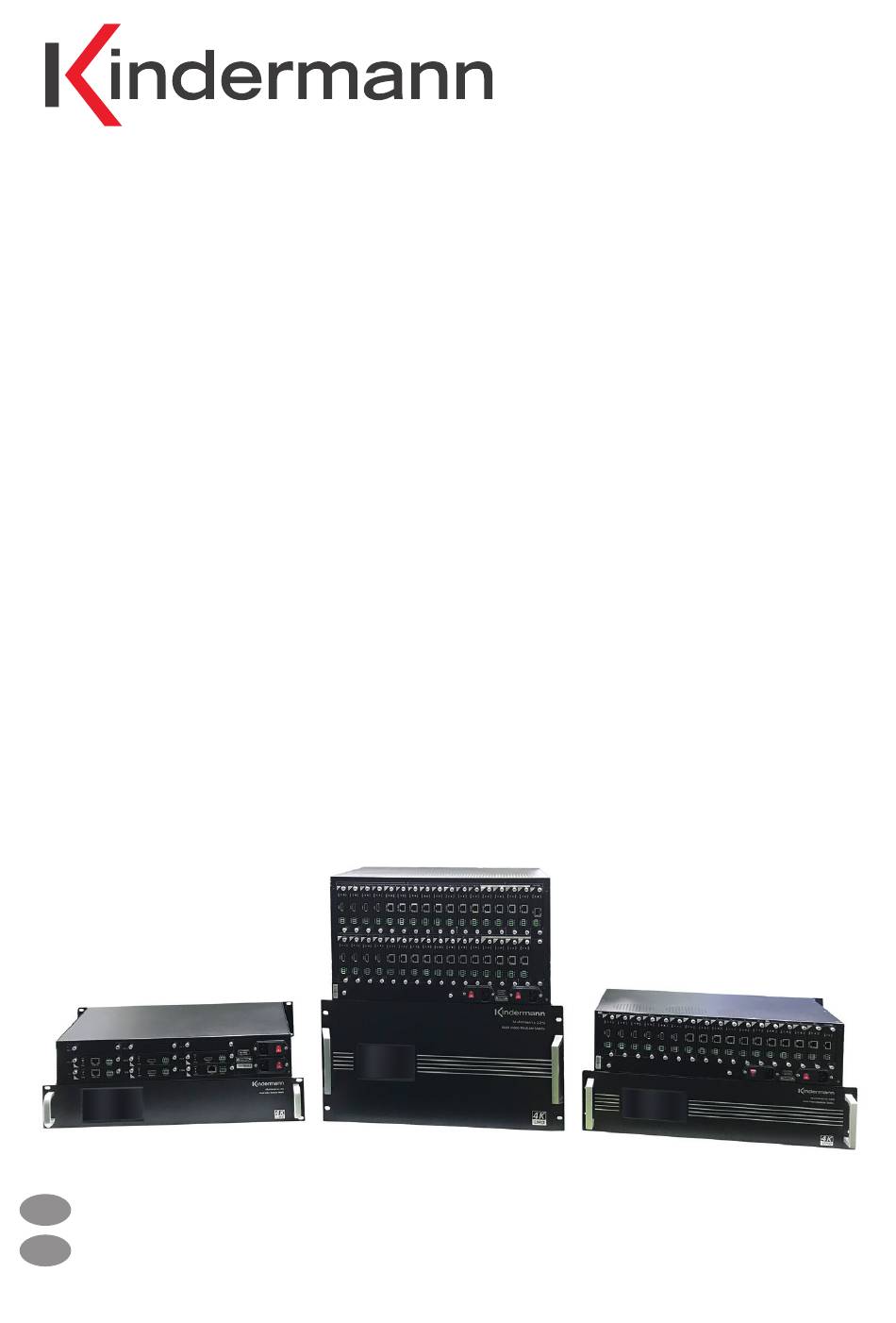

- Seite 1 Multimatrix 8N/16N/32N Multi Video Modular Matrix Art.-Nr. 7488 000220/-221/-222 Ref. No. 7488 000220/-221/-222 Bedienungsanleitung Operating instructions 01.2019...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis - Table of content Gerätebeschreibung - Description Sicherheitshinweise - Safety instructions Lieferumfang - Contents Funktionen - Functions Bedien- und Anschlussfeld - Panel description Einschubmodule - Card options 6.1. 1 Port HDMI Input Multimatrix (7488000223) 6.2. 1 Port HDMI2.0 Input Multimatrix (7488000225) 6.3. 1 Port HDBT Input Multimatrix (7488000227) 6.4. 1 Port VGA Input Multimatrix (7488000230) 6.5. 1 Port HDMI Output Multimatrix (7488000 224) 6.6. 1 Port HDMI2.0 Output Multimatrix (7488000226) 6.7. 1 Port HDBT Output Multimatrix (7488000228) 6.8. 1 Port HDMI Scaler Output Multimatrix (7488000229) Systemdiagramm - System connection diagram Grundlegende Bedienung am Gerät - Basic operation 8.1. Switch Control - Switch control 8.1.1. Signal eines Einganges auf einen oder mehrere Ausgänge schalten - Switch signal from one input to one or more output ports 8.1.2. Signal eines Einganges auf alle Ausgänge schalten - Switch signal from one input to all outputs 8.1.3. Ausgang deaktivieren - Mute/Close the output 8.2. -
Seite 4: Gerätebeschreibung - Description
The device supports flexible video I/O configurations: • Multimatrix 8N: Slot 1 to 6 for in- or output cards, Slot 7+8 for output cards • Multimatrix 16N: Slot 1 to 12 for in- or output cards, Slot 13 to 16 for output cards •... -
Seite 5: Funktionen - Functions
4. Funktionen - Functions • Kompaktes 19“ Basisgehäuse für Rack Montage oder Stand-Alone Gerät (verfügbar mit 8, 16 oder 32 Kartenslots) • Modulares Design mit Hot-Plug fähigen Einschubmodulen • Eingangskarten: HDMI (DVI), HDMI 2.0, HDBT, VGA; mit Audio Embedding • Ausgangskarten: HDMI (DVI), HDMI 2.0, HDMI-Scaler, HDBT;... -
Seite 6: Bedien- Und Anschlussfeld - Panel Description
5. Bedien- und Anschlussfeld - Panel description Frontbedienfeld - Front keypad control Videoeinstellungen Video settings Audioeinstellungen Audio settings EDID Management EDID management Sytem Einstellungen System settings Schaltet die gewählte Quelle an alle Ausgänge Switches the selected input to all outputs Ausschalten der gewählten Ausgänge Close the selected outputs Speichern des derzeitigen Schaltzustandes... -
Seite 7: Einschubmodule - Card Options
6. Einschubmodule - Card options Bitte beachten: Die Einschubmodule dürfen nur bei ausgeschaltetem Gerät (Netzteil) in die Basiseinheit eingesetzt werden. Richten Sie ein Modul genau auf einen Steckplatz aus und drücken Sie es vorsichtig in die Steckverbindung. Sichern Sie es mit den zwei Befestigungsschrauben. Der letzte Steckplatz ist für das LAN/RS232 Kommunikationsmodul reserviert ‚CTRL‘. -
Seite 8: Port Hdmi Input Multimatrix
6.2 1 Port HDMI 2.0 input (7488000225) 1 Port HDMI Eingangskarte mit analog Audio Embedding. 1 Port HDMI input card with analog audio embedding. Anschlusstyp / Connector type HDMI Type A buchse / terminal Empfohlenes Kabel / Recommended cable 24AWG HDMI2.0 Maximale Kabellänge / Max. - Seite 9 Anschlusstyp / Connector type RJ-45 8P Buchse / terminal Empfohlendes Kabel / Recommended cable STP Cat-6/Cat-6a oder höher / or above Maximale Kabellänge / Max. transmission distance Max. 90 m Maximale Kabellänge 4K / Max. transmission distance 4K Max. 60 m (Cat-6a) Unterstützter Video Standard / Supported video standard HDTV 1080p@60Hz;...
-
Seite 10: Port Vga Input Multimatrix
6.4 1 Port VGA input (7488000230) 1 Port HDMI Eingangskarte mit analogem Audio Embedding. 1 Port HDMI input card with analog audio embedding. Anschlusstyp / Connector type DB15 VGA Buchse / terminal Empfohlendes Kabel / Recommended cable 26AWG Maximale Kabellänge / Max. - Seite 11 6.7 1 Port HDBT output (7488 000228) 1 Port HDBT Ausgangskarte mit analogem Audio De-embedding, unterstützt RS232 Durchleitung. 1 Port HDMI output card with analog audio de-embedding, supports RS232 pass through. Technische Daten und PoE / PoC Siehe 6.3 HDBT Input. Technical data and PoE / PoC ...
-
Seite 12: Systemdiagramm - System Connection Diagram
7. Systemdiagramm - System connection diagram... -
Seite 13: Grundlegende Bedienung Am Gerät - Basic Operation
8. Grundlegende Bedienung am Gerät - Basic operation Es gibt im Haupt-Menü vier Unter-Menüs, die per Touch ausgewählt werden: Video, Audio, EDID Management und System Einstellungen. There are four sub-menus in the main menu, which can be selected: Video, Audio, EDID Management and system settings. -
Seite 14: Edid Management - Edid Management
8.3 EDID Management - EDID management Probleme mit der EDID-Kommunikation zwischen Signalquelle und Monitor / Projektor zeigen sich oft, wenn auf dem Display kein Bild zu sehen ist, das Bild Störungen zeigt, unscharf ist oder den Bildschirm nicht ausfüllt. Meistens können diese am häufigsten vor Ort auftretenden Probleme durch das EDID Management behoben werden. -
Seite 15: Systemeinstellungen - System Configuration
8.4 Systemeinstellungen - System configuration 8.4.1. IP Konfiguration - IP configuration Konfigurieren Sie die Netzwerkeinstellungen der Multimatrix unter System Einstellungen, ‚NETWORK‘. In the main menu select System settings, ‘NETWORK’ to configure the LAN Settings. Unter Server Port wird der Port für die Steuerung per TCP vergeben. Befehle siehe unter RS232 Protokoll. At Server Port you can define the Port for the TCP Connection. -
Seite 16: Rs232 Einstellungen - Rs232 Settings
8.4.2. RS232 Einstellungen - RS232 settings Konfigurieren Sie die Einstellungen der seriellen Schnittstelle der Multimatrix unter System Einstellungen, ‚UART‘. In the main menu select System settings, ‘UART‘ to configure the RS232 settings. 8.4.3. Generelle System Einstellungen - General settings 8.4.4. Aufrufen der Geräteinformationen - Show unit information Firmware Version, Hardware Version,... -
Seite 17: Web-Browser
The factory default IP: 192.168.88.229, Port 80 User: ‚user‘; password: ‚123456‘ To access the product web server, connect the PC LAN port directly to the Kindermann Multimatrix LAN port with a straight RJ45 cable. After making the connection, go to network connection of the PC and revise the IP property to static IP as below. -
Seite 18: Video Management - Video Management
9.1 Video Management - Video management Die Steuerung der Multimatrix kann auch über einen Web-Browser erfolgen. Die Menüleiste enthält im Browser die Elemente: Video Management, Audio Management, Serial Management, EDID Management, App-Scene und System (Konfiguration). The control of the Multimatrix can be done via a WEB-Browser. The Menu on Top offers: Video Management, Audio Management, Serial Management, EDID Management, App-Scene and System (configuration). -
Seite 19: Namen Eines Steckplatzes Ändern - Changing Name Of Port
9.1.2. Namen eines Steckplatzes ändern - Changing name of port Der Name eines Steckplatzes kann nur in der Web GUI geändert werden. Dazu im Menupunkt Video Manage- ment rechts auf die Ansicht ‚S2‘ umstellen. Dort können Sie die Namen der Steckplätzes editieren und mit OK speichern. -
Seite 20: Karten Aktivieren/Deaktivieren - Activate/Deactivate Cards
9.1.4. Karten aktivieren/deaktivieren - activate /deaktivate cards Die Stromversorgung jeder Ein-/Ausgangskarte kann in der Web GUI für jede Karte einzeln geschaltet werden. Dazu im Menüpunkt Video Management rechts auf die Ansicht ‚S1‘ umstellen. Dort können Sie per pull down die Versorgungsspannung der Karte Ein- und Ausschalten (Standard: ON). -
Seite 21: Audio-Eingänge Über Web Browser Schalten - Audio Port Management
9.2 Audio Eingänge über Web-Browser schalten - Audio Port management Wählen Sie Audio Management in der Menüleiste. Nun werden die zur Verfügung stehenden Audioquellen und –senken angezeigt. Wählen Sie zuerst die gewünschte Quelle und anschließend die Senke/Senken. Hinweis: V steht für im Videosignal embedded, E für externer Anschluss. Mit ‚Mute Output‘... -
Seite 22: Verwaltung Serieller Schnittstellen - Serial Management
9.3 Verwaltung serieller Schnittstellen - serial management Wählen Sie serial Management in der Menüleiste. Nun werden die zur Verfügung stehenden RS232 Schnittstellen getrennt nach Ein und Ausgangskarte angezeigt. Wählen Sie zuerst die gewünschte Quelle und anschließend die Senke/Senken. Nun sind die beiden RS232 Anschlüsse intern durchgeleitet. Hinweis: Eine bidirektionale Übertragung ist nur bei einer Punkt zu Punkt Verbindung möglich. -
Seite 23: Systemeinstellungen Und Übersicht - Scene Setup And Overwiew
9.6 System Einstellungen und Übersicht - Scene setup and overwiew Hier finden Sie alle wichtigen Rahmenparameter der Multimatrix auf einen Blick: • Netzwerk und RS232 Einstellungen • Installierte Firmware Versionen • Lüfter Einstellungen • Nutzerverwaltung • Speichern und Wiederherstellen der Systemkonfiguration •... -
Seite 24: Ip Und Rs232 Protokoll
10. IP und RS232 Protokoll - IP and RS232 protocol Die Kommunikation kann über TCP/IP und RS232 erfolgen. Supports communication via TCP/IP and RS232. Voreingestellt / Default: TCP Port 1001; RS232 Baudrate = 115200 bd, 8 1 N Example Example Example Action Basic ASCII String... - Seite 25 a = input (1 ~ matrix max) + A/B Audio se- lect input Note: Select input (starting >TSWI:a<CR> A = Internal >TSWI:2A<CR> <TSWI:2<CR> up Off by audio default) B = External audio a = output (1 ~ matrix max) + A/B Audio Select input switch...
- Seite 26 a = RX (1 ~ matrix max) Query the Uart switch >CUARTatob,c<CR> #SUSE10<CR> <SUSE10:1<CR> b c = TX scene10 use (1 ~ matrix max or ALL) Query Query the the all #CRUART<CR> NULL all uart #CRUART<CR> <CRUART1:1,2:1,...<CR> uart switch switch state state a b c d = Set the IP...
- Seite 27 a = output (1 ~ matrix switch max) Switch EDID >EDIDatob<CR> output 1 to >EDID1to2<CR> <EDID1to2<CR> b = input output to input 2 (1 ~ matrix input max or ALL) a = system (1 ~ 16) switch Switch EDID b = input >SYSEatob<CR>...
- Seite 28 a = IP To TCP Socket b = Server 192.168.88.100: >SEND- >SEND-SS:a:b,c<CR> >SEND-SS:4<CR> server port 1001 SS:192.168.88.100:1001, T EST<CR> send data send“TEST” c = data "system": { "run": "Run 000:01:15", "temp": "20~35", ("video", "ip": "scene", "192.168.88.151:8020", "system", Query "weburl", "wcolor": "#66ff00", status in- Query the "cont")
-
Seite 29: Allgemeine Technische Daten - Specifications
-20°C ~ 85°C / 20% ~ 60% RH Storage temperature and humidity Betriebstemperatur und –feuchtigkeit 0°C ~ 60°C / 10% ~ 80% RH Operating temperature and humidity Die aktuell gültige CE Erklärung kann unter folgender URL eingesehen und heruntergeladen werden: https://shop.kindermann.de/erp/KCO/avs/7/7488/7488000220/12_Zertifizierungen/CE7488000220- 232_Multimatrix.pdf... -
Seite 30: Verfügbares Zubehör - Available Accessories
12. Verfügbares Zubehör - Available accessories • HDMI-Kabel, Typ A, 19-Pin (58090007xx) • Flaches HDMI-Kabel, Typ A, 19-Pin (58090004xx) • VGA-Kabel, 15-Pin (74830004xx) • Neets-Mediensteuerung (55550000x0) • PoC kompatible Geräte: - HDBT Sender 7488 000 543 - Eingang HDMI - HDBT Sender für Bodentank GB2/GB3 7445 000 011/12 - Eingang HDMI - HDBT Sender Multishare21 (Wandanschlussfeld) 7456 000 546 - Eingang HDMI, VGA - HDBT Sender Multishare31 7488 000 065 - Eingang HDMI, DP, VGA - HDBT Receiver (Wandanschlussfeld) 7456 000 544 - Ausgang HDMI... - Seite 32 7488 000 220/7488000221/7488000222 D/GB 2019-01 842 188 Änderungen vorbehalten / Subject to alterations Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
