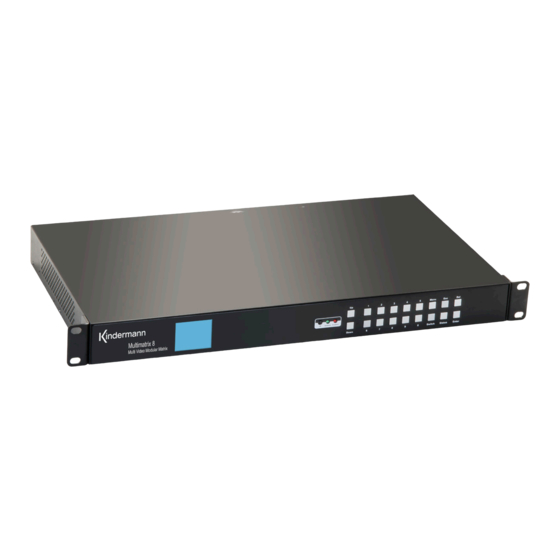

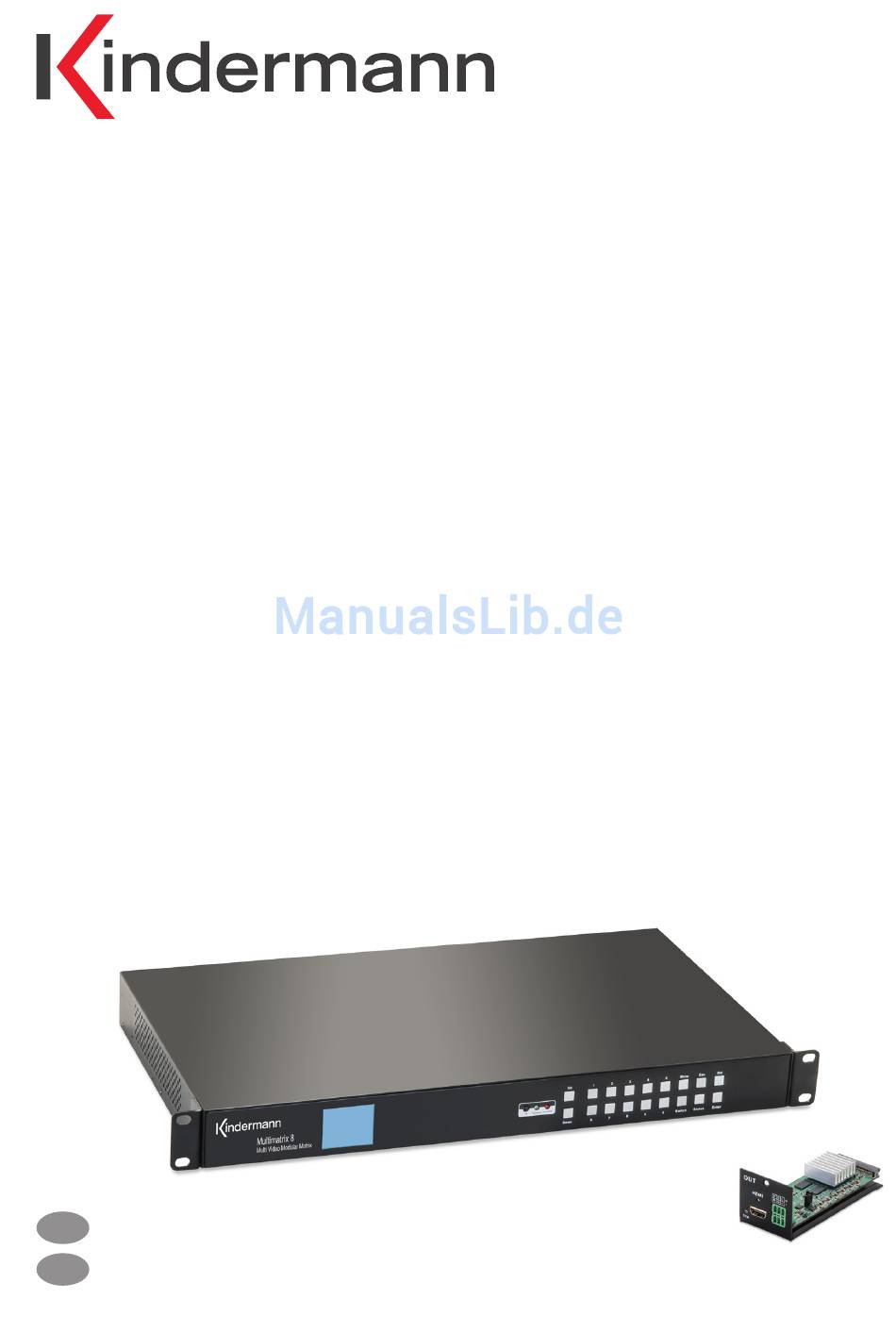

- Seite 1 Multimatrix 8 Multi Video Modular Matrix Art.-Nr. 7488000200 Ref. No. 7488000200 Bedienungsanleitung Operating instructions 06.2017...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis - Table of content Gerätebeschreibung - Description Lieferumfang - Contents Sicherheitshinweise - Safety instructions Funktionen - Functions Bedien- und Anschlussfeld - Panel description Einschubmodule - Card options 6.1. 1 Port HDMI Input Multimatrix 8 (7488000201) 6.2. 1 Port HDBaseT Input Multimatrix 8 (7488000202) 6.3. 1 Port VGA Input Multimatrix 8 (7488000203) 6.4. 1 Port HDMI Output Multimatrix 8 (7488000211) 6.5. 1 Port HDBASET Output Multimatrix 8 (7488000212) 6.6. 1 Port HDMI Scaler Output Multimatrix 8 (7488000213) Systemdiagramm - System connection diagram Grundlegende Bedienung am Gerät - Basic operation 8.1. Switch Control - Switch control 8.1.1. Signal eines Einganges auf einen Ausgang schalten - Switch signal from one input to one output port 8.1.2. Signal eines Einganges auf mehrere Ausgänge schalten - Switch signal from one input to multiple outputs 8.1.3. Ausgang deaktivieren - Mute/Close the output 8.2. EDID Management - EDID management 8.3. IP Konfiguration - IP configuration 8.4. Status-Information - Status information Web-Browser - Web server 9.1. -
Seite 3: Gerätebeschreibung - Description
2 Ausgängen in den Kombinationen: 6 In*2 Out / 5 In *3 Out / 4 In *4 Out / 3 In *5 Out / 2 In *6 Out / 1 In *7 Out. Die Multimatrix 8 kann durch die modulare Bestückung mit frei wählbaren Ein- und Ausgangskarten für die Signalformate: HDMI (DVI), HDBaseT und VGA optimal auf die gewünschten Eingangs- und Ausgangs-... -
Seite 4: Funktionen - Functions
4. Funktionen - Functions • Kompaktes Basis-Gehäuse mit Einbauhöhe 1 HE für 19“ Rackmontage oder Stand-Alone Gerät • Modulares Design mit austauschbaren Einschubmodulen, max. 6 Eingänge und min. 2 Video-Ausgänge • Eingangskarten: HDMI (DVI), HDBaseT, VGA; mit entsprechendem Audio • Ausgangskarten: HDMI (DVI), HDMI-Scaler, HDBaseT •... -
Seite 5: Bedien- Und Anschlussfeld - Panel Description
5. Bedien- und Anschlussfeld - Panel description Basis-Einheit: IR ist für zukünftige Anwendungen; zweiter LAN-Port ist für Kaskadenverbindung mehrerer Einheiten. Basic unit: IR is for future application; second LAN port is for cascade application. Frontbedienfeld - Front keypad control Zifferntasten zur Eingabe und Signalzuordnung im Menü-Modus Number keys for I/O selection or IP setting. -
Seite 6: Einschubmodule - Card Options
6. Einschubmodule - Card options Bitte beachten: Die Einschubmodule dürfen nur bei ausgeschaltetem Gerät (Netzteil) in die Basiseinheit eingesetzt werden. Richten Sie ein Modul genau auf einen Steckplatz aus und drücken Sie es vorsichtig in die Steckverbindung. Sichern Sie es mit den zwei Befestigungsschrauben. An der Rückseite befinden sich 8 Steckplätze 1-8 (Nr. -
Seite 7: Port Hdbaset Input Multimatrix
6.2 1 Port HDBaseT input (7488000202) Bitte beachten Sie, dass bei allen eingebauten HDBaseT-Modulen die beiden Jumper zur Einstellung der Spannungsversorgung extern angeschlossener HDBaseT-Geräte (Sender bzw. Empfänger) entsprechend vor Einbau gesteckt werden müssen. Please note, that you must first plug the jumpers at correct position for external power supply of connected HDBaseT units, before installation in the matrix. -
Seite 8: Port Hdmi Output Multimatrix
• Bidirectional RS232 pass-through • PoC/PoE for HDBaseT transmitter 6.4 1 Port HDMI Output Multimatrix 8 (7488000211) 1 Port HDMI Ausgangskarte mit analog Audio De-Embedding Audio “O”: De-Embedded Audio Out Audio “I” : Embedded Audio In (External Audio) R: Right Channel... - Seite 9 • Supports 1080P@60Hz and WUXGA • Audio embedding 6.6 1 Port HDMI Scaler Output Multimatrix 8 (7488000213) 1 Port HDMI Scaler Ausgangskarte (skaliert automatisch jedes Eingangssignal auf die native Auflösung eines Displays oder eines anderen HDMI-Geräts, bis 1920x1200/60Hz) Audio “O”: De-Embedded Audio Out Audio “I”...
-
Seite 10: Systemdiagramm - System Connection Diagram
7. Systemdiagramm - System connection diagram... -
Seite 11: Grundlegende Bedienung Am Gerät - Basic Operation
8. Grundlegende Bedienung am Gerät - Basic operation Es gibt im Haupt-Menü vier Unter-Menüs, die mit den Tasten UP/DOWN und ENTER ausgewählt werden: Switch Control (Eingang auf Ausgang schalten), EDID Management, IP Configure und Status-Information des Gerätes (Konfiguration, Hard- und Software-Version, Temperatur und Schnittstellen-parameter RS232). There are four sub-menus in main menu, which can be selected with UP/DOWN and ENTER: 8.1 Switch Control - Switch control... -
Seite 12: Ausgang Deaktivieren Mute/Close The Output
8.1.3. Ausgang deaktivieren Mute/Close the output Im Hauptmenü eine <Zifferntaste> oder <Enter> drücken, Taste <Del>, <gewünschter Ausgang 1>, <gewünschter Ausgang 2>, <Enter> ’ um die gewählten Ausgänge zu deaktivieren. Beispiel: Ausgänge 6, 7 deaktivieren At main menu, press any <Number> or <Enter> on Switch Control tab ’ <Del> ’ <Output6> ’ <Output7>... -
Seite 13: Ip Konfiguration - Ip Configuration
8.3 IP Konfiguration - IP configuration Konfigurieren Sie die Netzwerkeinstellungen der Multimatrix 8 – Basiseinheit. Den Verbindungsmodi DHCP oder Statische IP-Adresse können Sie im Web-Browser einstellen . IP Modify: IP-Adresse ändern Beispiel: IP-Adresse 192.168.2.246 wählen: 192 “status” 168 “status” 2 “status”246”, dann <Enter>. -
Seite 14: Web-Browser - Web Server
The factory default IP: 192.168.2.245, Port 80 To access to the product web server, user could direct connect the PC LAN port to the Kindermann Multimatrix 8 LAN port with a straight RJ45 cable. After making the connection, go to network connection of the PC and revised the IP property to static IP as below. -
Seite 15: Video Kreuzschiene Über Web-Browser Schalten - Port Management
9.1 Video Kreuzschiene über Web-Browser schalten - Port management Die Steuerung der Multimatrix 8 kann auch über einen Web-Browser erfolgen. Die Menüleiste enthält im Browser die Elemente: Port Management, EDID Management, System Setup (Konfiguration). Die Seite Port Management erlaubt das direkte, störungsfreie Umschalten von einem beliebigen Eingang (Quelle) auf einen Ausgang oder mehreren Ausgängen (Senken):... -
Seite 16: Status Der Einschubmodule - Port Management And Status
9.2 Status der Einschubmodule - Port management and status 9.2.1 Konfiguration / Status der HDMI - Karte - HDMI Card Configuration Card type (HDMI) Card type (HDMI) HDCP Source or Embedded internal none HDCP source or external audio Embedded internal Hot plug detect* or external audio Output resolution*... -
Seite 17: Konfiguration/Status Der Hdbaset-Karte
9.2.2. Konfiguration/Status der HDBaseT-Karte - HDBaseT card configuration Card type (HDBT) Card type (HDBT) HDCP Source or Embedded internal none HDCP source or external audio Embedded internal Hot plug detect * or external audio Hot plug detect HDBT link status** and 4p cat cable status HDBT link status... -
Seite 18: Konfiguration/Status Der Vga-Karte
9.2.3. Konfiguration/Status der VGA-Karte - VGA input card configuration Card type (HDMI) Embedded internal or external audio Input resolution* Input color depth* Input color space*... -
Seite 19: Konfiguration/Status Der Hdmi-Scaler-Karte
9.2.4. Konfiguration/Status der HDMI-Scaler-Karte - HDMI scaler output card configuration Card type (HDMI_Scaler output) Output CFG HDMI or DVI Embedded internal or external audio Hot plug detect* Output resolution* Output color depth* Output color space* Output resolution setup Adjust brightness, contrast, saturation... -
Seite 20: Edid Management - Edid Management
9.3 EDID Management - EDID management Probleme mit der EDID-Kommunikation zwischen Signalquelle und Monitor / Projektor zeigen sich oft, wenn auf dem Display kein Bild zu sehen ist, das Bild Störungen zeigt, unscharf ist oder den Bildschirm nicht ausfüllt. Meistens können diese am häufigsten vor Ort auftretenden Probleme durch das EDID Management behoben werden. - Seite 21 Wenn mehre Signalquellen und Monitore mit unterschiedlichen Auflösungen in einer Applikation gemischt werden, kann es sein, dass manche Monitore nur einen Ausschnitt der möglichen Auflösungen akzeptieren. Mit dem Befehl „Best Common EDID“ vergleicht das System die EDID der Monitore und errechnet eine „beste, gemeinsame EDID“.
-
Seite 22: System Setup - System Setup
9.4 System Setup - System setup Status bzw. Konfiguration der Netzwerkeinstellungen, seriellen Schnittstellen der Multimatrix 8. Anzeige der Hard- und Software-Information des Gerätes, System Reset. System Reset: IP-Adresse 192.168.2.245, Subnet 255.255.255.0, Gateway 192.168.2.1; TCP Port 60001; Baudrate 115200, 81N; internes Audio, HDCP ON, EDID = default SYS1... -
Seite 23: Ip Und Rs232 Protokoll
10. IP und RS232 Protokoll - IP and RS232 protocol Die Kommunikation kann über TCP/IP und RS232 erfolgen. Supports communication via TCP/IP and RS232. Voreingestellt / Default: TCP Port 60001; RS232 Baudrate = 115200 bd, 8 1 N Command String Example >Cxtoz<CR>... - Seite 24 Command String Example >BRxRa<CR> send: >BR1R9600<CR> x= 1-8, for more than one port response: <BR1R9600<CR> use a comma to separate. HDBaseT - Set HDBaseT port 1, baud rate to Baud Rate Setup Command a= 9600/19200/38400/115200 9600. baud rate Is used to modify Baudrate of HDBaseT card.
- Seite 25 Command String Example send: #Mask<0D> Query System Mask Command #Mask<CR> response: <Mask:255.255.255.0<CR> >Gate:x send: >Gate:192.168.2.1<CR> Set System Gateway Command x= gateway response: <Gate:192.168.2.1<CR> Query System send: #Gate<CR> #Gate<CR> Gateway Command response: <Gate:192.168.2.1<CR> Set System >Tcp Port:x<CR> send: >Tcp Port:1001<CR> TCP Port Command x= TCP port response: <Tcp Port:1001<CR>...
- Seite 26 Command String Example send: <INx:y<CR> x=1-6 y=0 : no signal, y=1: signal Request STATUS detected, y=2: signal input and #OUTx?<CR> x=1-8 of one OUT-card x output Example received data: <OUT6:2<CR> send: <INx:y,….<CR> x=1-6 y for 800x600p@60Hz to Request RESOLUTION 3840x2160p@30Hz, or N/A #RESIN?<CR>...
-
Seite 27: Multimatrix 8 Kaskadierung
Mehrere "Multimatrix 8" können über LAN in Reihe verbunden werden. Per TCP/IP können einzelne Geräte direkt gesteuert weden. Several "Multimatrix 8" can be connected in series over LAN. Individual units can be controlled via TCP/IP. ultimatrix 8 Kaskadierung / cascading... -
Seite 28: Verfügbares Zubehör - Available Accessories
IP-Adresse 192.168.2.245, Subnet 255.255.255.0, Gateway 192.168.2.1; TCP Port 60001; Baudrate 115200, 81N; internes Audio, HDCP ON. 7488 000 200 D/GB 2017-06 842 159 Änderungen vorbehalten / Subject to alterations Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
