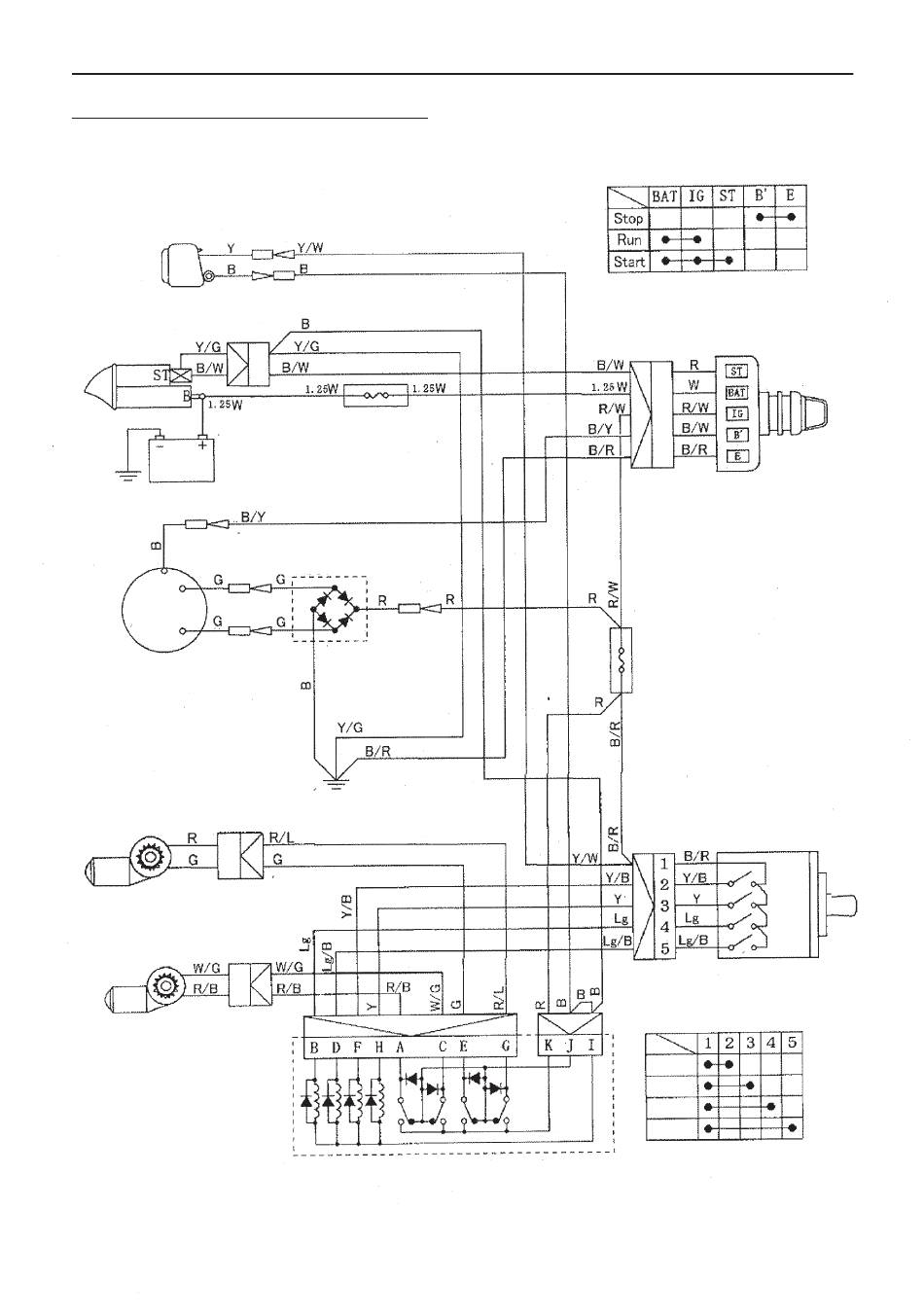

3. ELEKTRISCHE VERKABELUNG

Merke : Wenn nichts anderes vermerkt ist, handelt es sich um 0,85 mm
Scheinwerfer
Anlasser
Batterie
Motor
Deflektormotor
Motor des Ausstoßrohrs
TEIL 4 - WARTUNGSDATEN
Schmelzsicherung
20 A
Regler
Masse
Relaisblock Ausstoßrohr - Deflektor
- 51 -
2 Kabel.
Zündschlüssel
Schmelzsicherung 20 A
Unten
Oben
Rechts
Zündschlüssel
Steuerschalter Ausstoßrohr -
Deflektor
Unten
Oben
Links
Rechts
Steuerschalter Ausstoßrohr -
Deflektor
Links
