I GELENK DES
HUBHEBELS
I RIEMENSPANNROLLE
WICHTIG •
Das Gelenk des HST-Hebels niemals einfetten oder schmieren. Dies könnte die
Widerstandsfähigkeit beeinträchtigen.

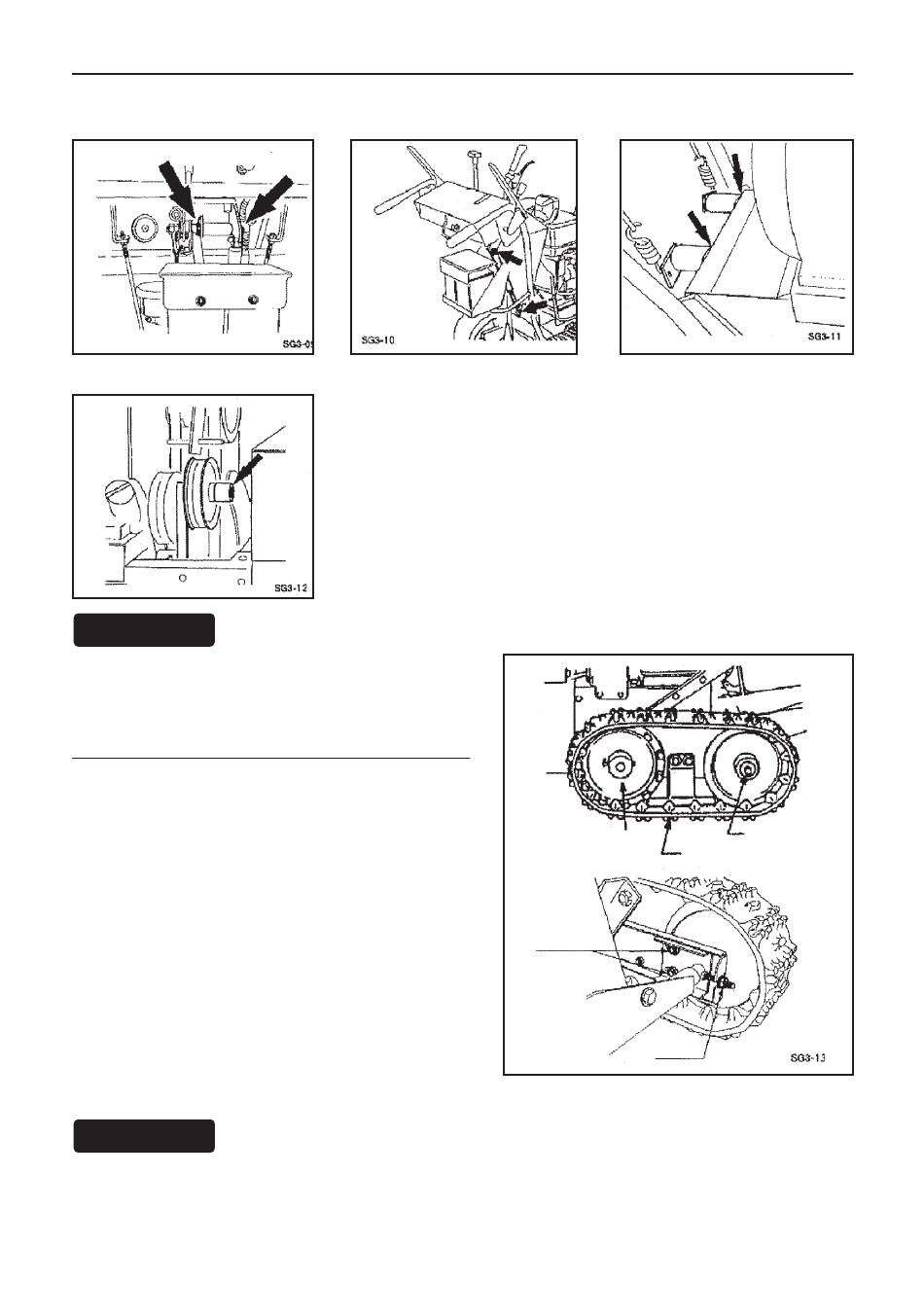

6. KONTROLLE UND EINSTELLUNG

KETTEN
I
M
Zu Saisonbeginn und Saisonende sowie vor und nach
jedem Einsatz überprüfen. Vgl. Seite 22.
M
Einstellung
(1) Die beiden Schrauben in der Mitte lösen.
(2) Die Sicherungsmuttern lösen, mit Hilfe der Muttern
die Kettenspannung einstellen.
(3) Die Sicherungsmuttern sowie die Schrauben in der
Mitte vorsichtig festziehen, dabei darauf achten,
dass die Befestigungskeile an der Innenseite der
Scheiben mit denen an beiden Seiten der Welle
übereintreffen.
•
WICHTIG
TEIL 3 - WARTUNG
I VERRIEGELUNGSGELENK
Beide Ketten gleichmäßig spannen, sonst ergibt sich keine geradlinige Bahn für die
Fortbewegung der Maschine.
Antriebsrolle
Mutter
- 40 -
I GELENK DES
AUSSTOßROHRES
Mittelschraube
Kette
Sicherungsmutter
