Esquema de Montagem | Assembly Diagram | Schèma de Montage | Montageanleitung |
Schema di Montaggio | Esquema de Ensamblaje| Montage Overzicht
3 S | A
EQUÊNCIA DE MONTAGEM

SSEMBLY SEQUENCE

PT Recomendada para câmara com porta à direita; para a configuração oposta deve-se seguir a sequência inversa.
EN Recommended for cold room with door on the right; for the opposed configuration follow the inverse sequence.
FR Recommandée pour la chambre avec porte à droite; pour la configuration opposée on doit suivre la séquence inverse.
DE Empfehlung für die Kühlzelle mit Tür auf der Seite; für die entgegengesetzte Konfiguration, die umgekehrte Sequenz folgen.
IT Consigliata per cella con porta a destra, per la disposizione opposta eseguire la seguenza inversa
ES Recomendada para la cámara frigorífica con puerta a la derecha; para la configuración opuesta se debe seguir la secuencia inversa.
NL Aanbevolen voor de cel met deur aan de rechterzijde; voor de tegengestelde opstelling moet de omgekeerde volgorde gevolgd worden.

3.1 2140mm x 2740mm (LxP, WxD, LxP, BxT, LxP, LxF, BxD)

EDM00069.00
TEC
| S | M
ÉQUENCE DE MONTAGE ONTAGESEQUENZ

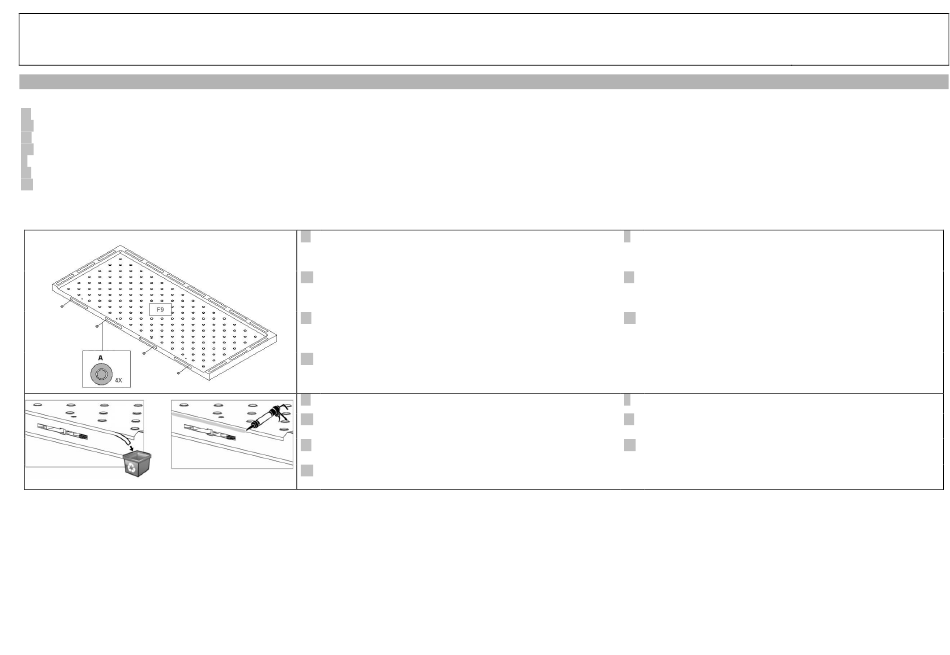

PT 1. Posicionar o painel de solo (F9);
2. Colocar bolachas (A) nos orifícios dos fechos conforme
indicado.
EN 1. Place the floor panel (F9);
2. Insert the alignment chips (A) into the camlock holes as
indicated.
FR 1. Placer le panneau du sol (F9) ;
2. Insérer les jetons (A) dans les trous des crochets comme
indiqué.
DE 1. Den Boden in Position(F9) stellen ;
2. Die Ausrichtungsmarken (A) in die Löcher der Haken, wie
abgebildet, anbringen.
PT Retirar a fita de plástico e depois colocar silicone.
EN Remove the rubber tape and then put silicone.
FR Retirer la bande en plastique et après mettre du silicone.
DE Entfernen Sie das Gummiband und dann Silikon legen.
| S | S
EQUENZA DI MONTAGGIO ECUENCIA DE MONTAJE
IT 1. Posizionare il pannello del pavimento (F9);
2. Posizionare i gettoni di fissaggio come indicato.
ES 1. Colocar el panel del piso (F9) ;
2. Colocar las fichas (A) en los taladros de los ganchos como
indicado.
NL 1. Breng het paneel (F9) in positie;
2. Plaats de rubberen chips (A) in de openingen van de
koppelingen zoals aangeduid.
IT Togliere il nastro di gomma e doppo mettere silicone.
ES Retirar la banda de plástico y después poner silicona.
NL Verwijder de plastic tape en zet breng silicone aan..
N.º
EDM00069.00
| V
OLGORDE VAN DE MONTAGE
6/29
