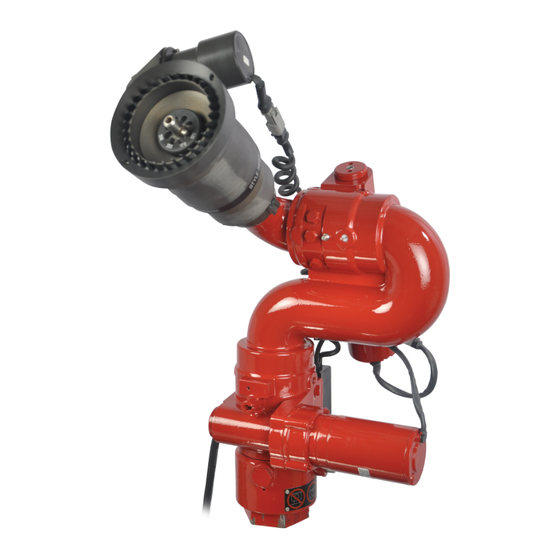

Akron 3462 Installations-, Betriebs- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. Akron Anleitungen
  4. Monitore
  5. 3462
  6. Installations-, betriebs- und wartungsanleitung

Akron 3462 Installations-, Betriebs- Und Wartungsanleitung

Vorschau ausblenden
Verfügbare Sprachen

Verfügbare Sprachen

Inhaltsverzeichnis

TABLE OF CONTENTS
STYLE 3462 FORESTRY BUMPER MONITOR
INSTALLATION, OPERATING and MAINTENANCE INSTRUCTIONS
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 - 8
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 - 16
122386
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Akron 3462

Inhaltszusammenfassung für Akron 3462

  • Seite 1 TABLE OF CONTENTS STYLE 3462 FORESTRY BUMPER MONITOR INSTALLATION, OPERATING and MAINTENANCE INSTRUCTIONS English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 - 8 Deutsch .
  • Seite 11 Den Frontwasserwerfer in eine sichere Richtung zielen, bevor Wasser hindurchgepumpt wird. WARNHINWEIS: Der Frontwasserwerfer verwendet für die Sicherheitssperrfunktion von Wasserwerfer und Strahlrohr eine Strombegrenzung an. Ausschließlich geeignete Strahlrohre von Akron Brass verwenden. WARNHINWEIS: Die elektrische Steuerung nicht verwenden, wenn die Übersteuerungshandräder verwendet werden oder sich diese zu deren Einsatz in Position befinden.

  • Seite 12: Allgemeine Anweisungen

    WARNHINWEIS: Der Frontwasserwerfer enthält bewegliche Teile. Hände, Finger und Objekte von möglichen Einklemmpunkten fernhalten. WARNHINWEIS: Nicht für den Einsatz in explosionsgefährdeten Umgebung entwickelt. WARNHINWEIS: Werden Maximaldruck und maximale Durchflussleistung des Frontwasserwerfers oder des Strahlrohrs überschritten, kann dies Schäden verursachen. WARNHINWEIS: Den Frontwasserwerfer nicht von der Notentriegelungsbasis trennen, während der Durchfluss aktiviert ist.

  • Seite 13: Anbringen Der Batterie

    ANLEITUNG FÜR DIE ELEKTRISCHE INSTALLATION ANBRINGEN VON JOYSTICK UND VENTIL A nhand der folgenden Schritte können Joystick und Ventil für deren Befestigung am Kabelstrang der Steuerung vorbereitet werden. SCHRITT 1 Den Strom- und Ventilkabelstrang (Teilenr. 721564; Abbildung 4) mit dem Steuerkabelstranganschluss für Strom/Ventil am Wasserwerfer verbinden (Abbildung 2). SCHRITT 2 Ein Ende des Kabelstrangs für die CAN-Kommunikation (Teilenr. 721565; Abbildung 4) mit dem CAN-Anschluss am Steuerkasten am Wasserwerfer verbinden (Abbildung 2).

  • Seite 14: Austausch Des Antriebs

    Möglicherweise muss der Antrieb leicht gedreht werden, um dessen Getriebe mit dem Getriebe im Getriebegehäuse auszurichten. 9. Das Gerät wieder an die Stromzufuhr anschließen. 10. Den Betrieb des Geräts überprüfen. Falls Sie auf Schwierigkeiten stoßen, wenden Sie sich an den Kundendienst von Akron Brass. Symptom Mögliche Ursache Zu überprüfen Maßnahme...
  • Seite 15 Abbildung 2 +90° +45° 90° -20° Höhenanschläge -45° to 90° Höhenanschläge 0°Front (Gefahrenbereich) 45° -20° 320° Drehbereichs +45° Höhenanschläge -45° 180° Drehbereichs (ein auf jeder Seite) 13-3/16 14-7/16 USB-Anschluss Manuelle Übersteuerungshandrad Strom- Öffnung des Verriegelungsstiftes /Ventilkabels (Shown at Mid-Travel anschließen stecker Verriegelungsstift Vorderseite...

  • Seite 16: Schwenk- Und Höhenanschläge

    Abbildung 3 SCHWENK- UND HÖHENANSCHLÄGE STECKER Hinter dem Anschlusskasten ANSCHLAG des Steuerkabelstrangs ANSCHLAG ANSCHLAG STECKER STECKER HORIZONTALE SCHWENKANSCHLÄGE 180° HORIZONTALE SCHWENKANSCHLÄGE 320° STECKER STECKER ANSCHLAG ANSCHLAG STECKER VERTIKALE SCHWENKANSCHLÄGE: +45°, -45° VERTIKALE SCHWENKANSCHLÄGE: +90°, -45° ANSCHLAG ANSCHLAG ANSCHLAG STECKER STECKER ANSCHLAG VERTIKALE SCHWENKANSCHLÄGE: +90°, -20°...
  • Seite 17 Abbildung 4 P/N 721290 VENTILKABEL 10 FUß AUSLASSVENTIL P/N 721564 REV. XX 3462 FORESTRY CONTROLLER REGLER POWER AND VALVE VVV BBBBB FAHRZEUGSTROM 60” + - 1/2” P/N 721564 STROM/VENTIL STEUERKABEL P/N 721565 REV. XX P/N 721565 REV. XX 3462 FORESTRY CONTROLLER...
  • Seite 18 LETZTE ÜBERARBEITUNG: 5/13 GARANTIE UND HAFTUNGSAUSSCHLUSS Wir haften für Akron Brass-Produkte für einen Zeitraum von fünf (5) Jahren nach dem Kauf gegen Material- oder Herstellungsfehler. Akron Brass wird Produkte reparieren oder ersetzen, die dieser Garantie nicht entsprechen. Die Reparatur oder der Ersatz liegt im alleinigen Ermessen von Akron Brass. Produkte müssen für Garantieleistungen unverzüglich an Akron Brass zurück gesandt werden.
