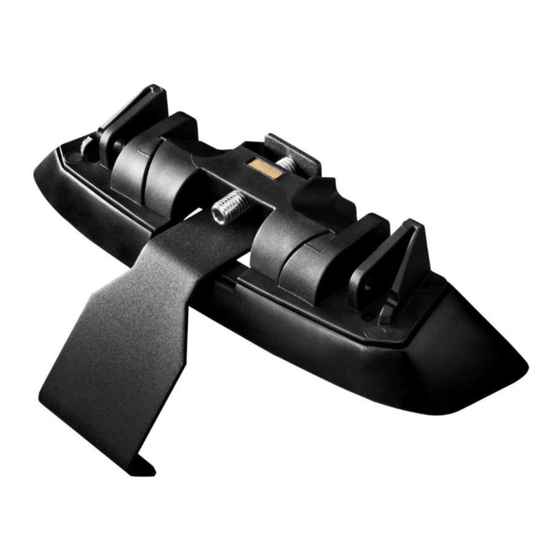

Whispbar K524W Montageanleitung
Basisträgersystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D
Montageanleitung für
Basisträgersystem
ES Instrucciones de montaje para el
sistema de transporte.
F
Instructions de montage pour Basic
Carrier
GB Fitting Instructions for Basic Carrier
NO Monteringsanvisning for takstativ
PT Instruções de Montagem para
sistema de transporte.
RU Установочные Инструкции для
Поперечных Балок
x 2
x 2
Revision No:
2C
x 1
x 2
1
Fitting Kit
x 1
x 2
K524W
x 2
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K524W
Inhaltszusammenfassung für Whispbar K524W
- Seite 1 K524W Fitting Kit Montageanleitung für Basisträgersystem ES Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier GB Fitting Instructions for Basic Carrier NO Monteringsanvisning for takstativ PT Instruções de Montagem para sistema de transporte. RU Установочные Инструкции для...
- Seite 3 Fitting Kit K524W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 4 Fitting Kit K524W Abdeckungen mit Schlüsseln abnehmen. Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.).
- Seite 5 Fitting Kit K524W Stellschraube entfernen. Sicherheitsstreifen wie gezeigt anbringen. Wenn nötig, zurecht schneiden. Es ist wichtig, die Klammern an der richtigen Position am Fahrzeug anzubringen. Die Buchstaben beziehen sich auf die in die Klammern eingestanzten Teilenummern. Klammer-Teilenummern: A = 717A...
- Seite 6 Fitting Kit K524W An jedem Fuß eine Klammer befestigen. ACHTUNG: Einige Klammern tragen Hinweise zur Montageposition (z.B. "vorne rechts"). Stellschraube so wieder einsetzen, dass sie durch die Öffnung in der Klammer geht. Stellschraube nicht wieder festziehen! Die Teilenummer finden Sie auf der...
- Seite 7 Fitting Kit K524W Es ist wichtig, die pad an der richtigen Position am Fahrzeug anzubringen. Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Pad-Teilenummer: A = 11-04-252 B = 11-04-253 Montieren Sie das Gummi-Pad (wird zusammen mit der Querstange geliefert) an dem Fuß.
- Seite 8 Fitting Kit K524W Befestigung Wird direkt an die Dachkante unter den Türen geklemmt Im hinteren Teil dieser Bedienungsanleitung finden Sie Informationen speziell für Ihr Fahrzeug. Setzen Sie den Querträger auf das Fahrzeug. Der empfohlene Mindestabstand zwischen den Trägern beträgt 700 mm (sofern nicht anders angegeben).
- Seite 9 Fitting Kit K524W Befestigungsschrauben an beiden Schenkeln gleichmäßig anziehen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.). ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 10: Sicherheitshinweise & Tipps
Fitting Kit K524W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 11 Fitting Kit K524W Dachlasten verändern das Fahr- und Bremsverhalten Ihres Fahrzeugs! Vorsicht bei Seitenwind, Richtungswechseln, Bremsmanövern! Kein schnelles Beschleunigen und Abbremsen! Vorsicht! Dachlasten erhöhen die Gesamthöhe des Fahrzeugs! Dachträger während der Reise verschließen. Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen.
- Seite 69 V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu Garantiegeber ist Yakima Products, Inc., 15025 SW Koll Parkway, Beaverton, OR 97006 USA...
