Stampfsystem

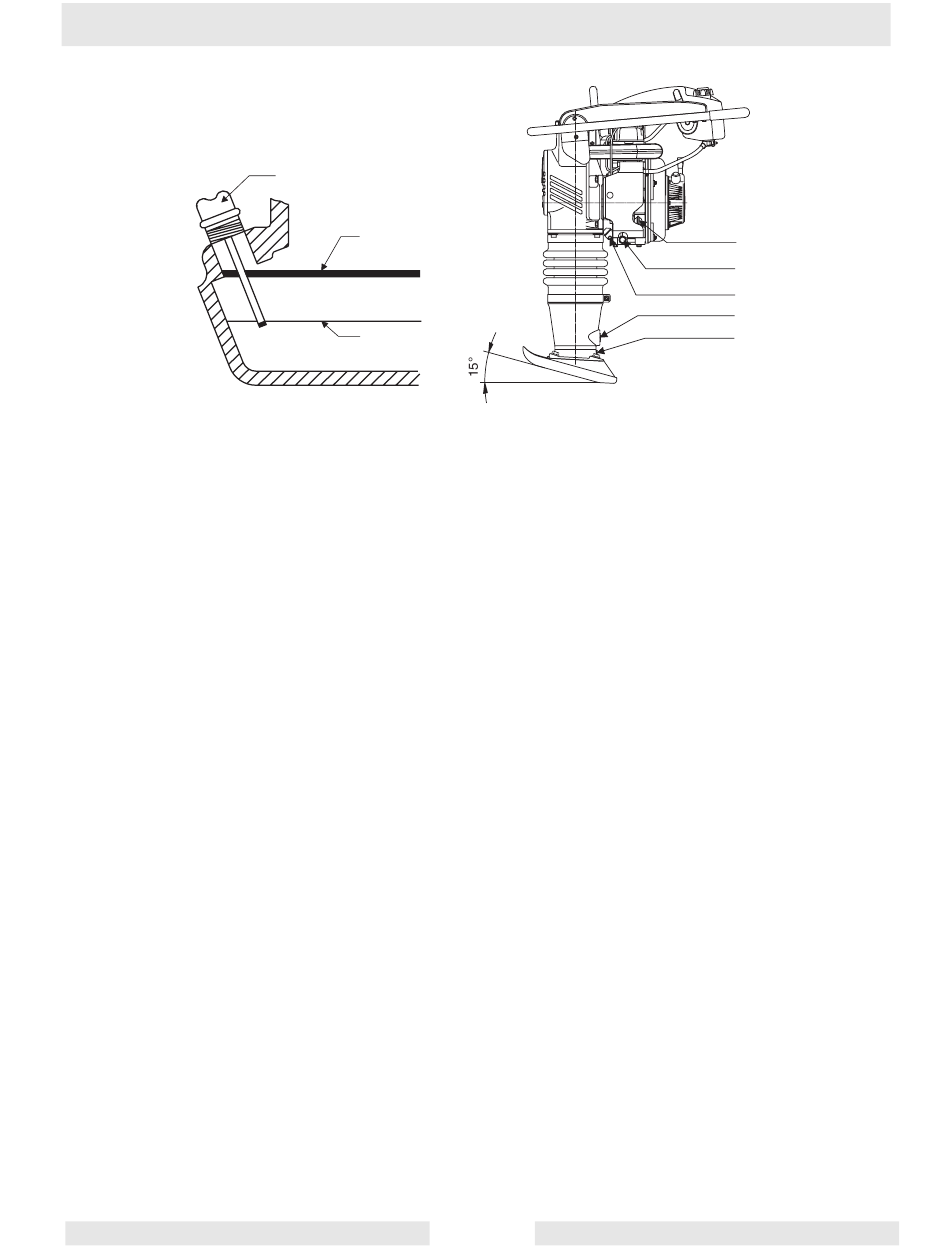

Ölstand kontrollieren:
Vibrationsstampfer auf Stampfeinsatz stellen.
Ölstand durch Schauglas (d) prüfen.
Bei nicht sichtbarem Ölstand durch Einfüllbohrung HD Markenöl SAE
10W30 einfüllen.
Die Einfüllbohrung verschließen.
Öl wechseln:
Verschlußschraube (e) unterhalb des Schauglases lösen.
Vibrationsstampfer umlegen und altes Öl auslaufen lassen.
Verschlußablaßschraube wieder einschrauben.
Verschlußeinfüllschraube oben auf dem Kurbelgehäuse entfernen.
Mit 890 ml HD Markenöl SAE 10W30 durch die Einfüllbohrung
einfüllen.
Verschlußeinfüllschraube wieder einschrauben.
