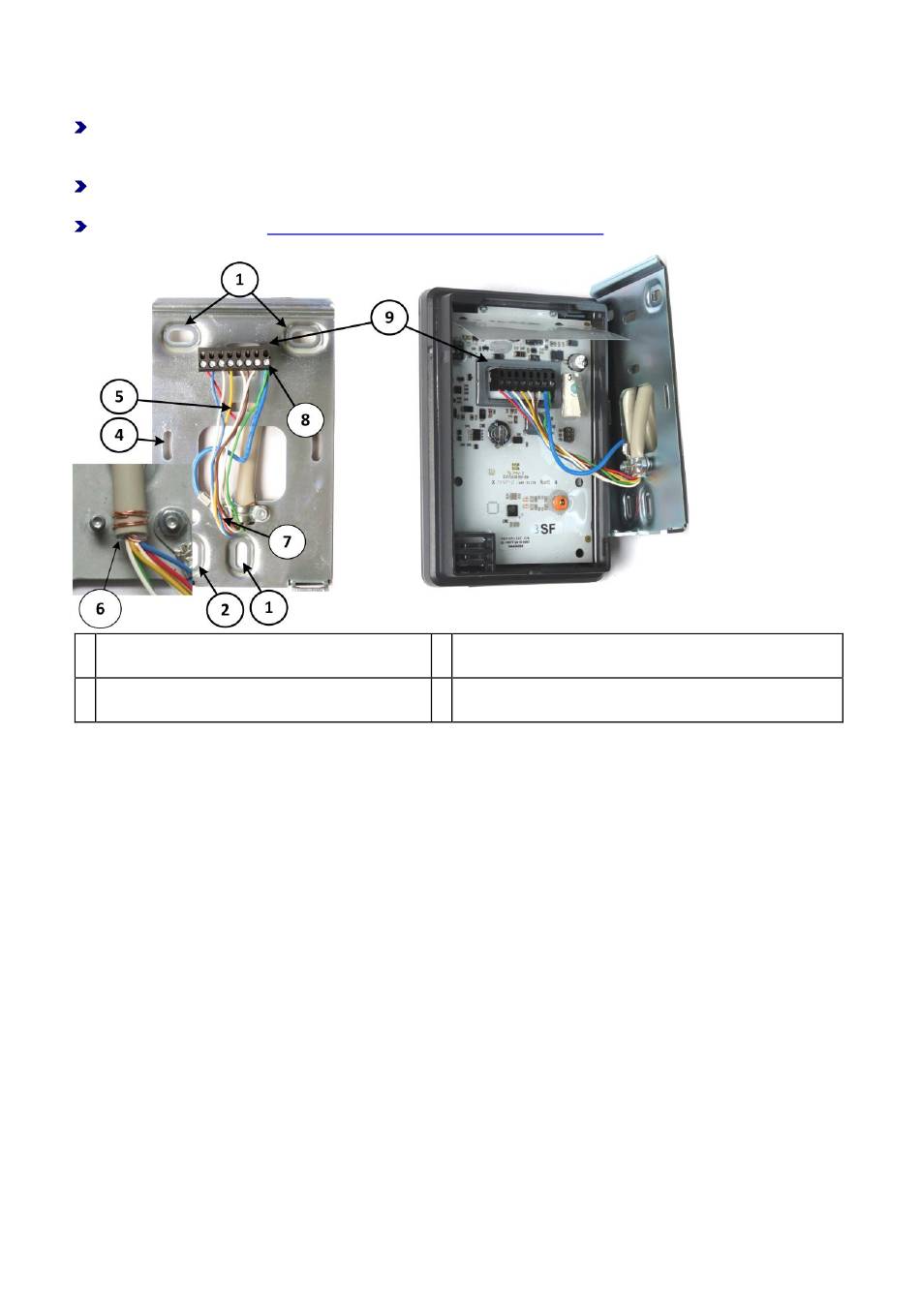

6.5.2 Befestigung der Gehäuserückwand über einer Unterputzdose
Befestigen Sie die Gehäuserückwand mit Hilfe einer Wasserwaage mit den 3 beiliegenden Schrauben
durch die mit (1) gekennzeichneten Löcher. Sollte die Kabelzuführung von unten erfolgen, benutzen Sie
anstelle des unteren Befestigungslochs (1) das Befestigungsloch (2).
Je nachdem, wie die Unterputzdose eingebaut ist, können Sie die Gehäuserückwand zusätzlich durch
den beiden horizontalen (4) oder den beiden vertikalen Löcher (5) befestigen.
Weitere Schritte siehe:
6 So wird der Beidraht um die Isolierung gewickelt.
7 Der blaue Draht wird an der Zugentlastung
befestigt.
Interflex Datensysteme GmbH
Anbringen des IF-800 Outdoor/IF-801-Terminal.
8 Der blaue Draht kommt zusammen mit der PE-Leitung des
9 Klemmleiste
I/O-Controller-Boards in die Klemme.8 der Klemmleiste
