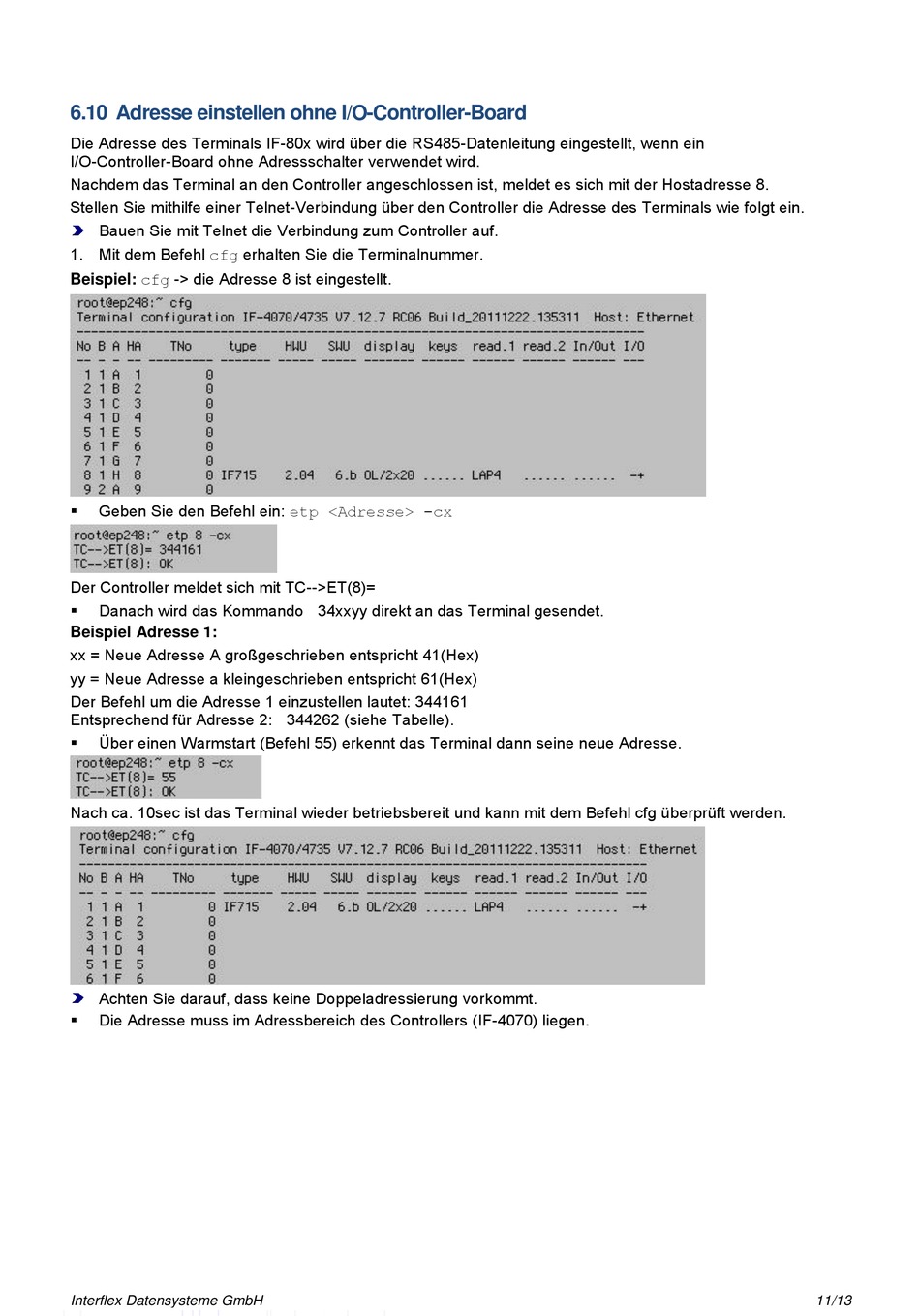

6.10 Adresse einstellen ohne I/O-Controller-Board

Die Adresse des Terminals IF-80x wird über die RS485-Datenleitung eingestellt, wenn ein
I/O-Controller-Board ohne Adressschalter verwendet wird.
Nachdem das Terminal an den Controller angeschlossen ist, meldet es sich mit der Hostadresse 8.
Stellen Sie mithilfe einer Telnet-Verbindung über den Controller die Adresse des Terminals wie folgt ein.
Bauen Sie mit Telnet die Verbindung zum Controller auf.
1. Mit dem Befehl cfg erhalten Sie die Terminalnummer.
Beispiel: cfg -> die Adresse 8 ist eingestellt.
Geben Sie den Befehl ein: etp <Adresse> -cx

Der Controller meldet sich mit TC-->ET(8)=
Danach wird das Kommando 34xxyy direkt an das Terminal gesendet.

Beispiel Adresse 1:
xx = Neue Adresse A großgeschrieben entspricht 41(Hex)
yy = Neue Adresse a kleingeschrieben entspricht 61(Hex)
Der Befehl um die Adresse 1 einzustellen lautet: 344161
Entsprechend für Adresse 2: 344262 (siehe Tabelle).
Über einen Warmstart (Befehl 55) erkennt das Terminal dann seine neue Adresse.

Nach ca. 10sec ist das Terminal wieder betriebsbereit und kann mit dem Befehl cfg überprüft werden.
Achten Sie darauf, dass keine Doppeladressierung vorkommt.
Die Adresse muss im Adressbereich des Controllers (IF-4070) liegen.

