ADVANCED MANUAL / bit one / 4

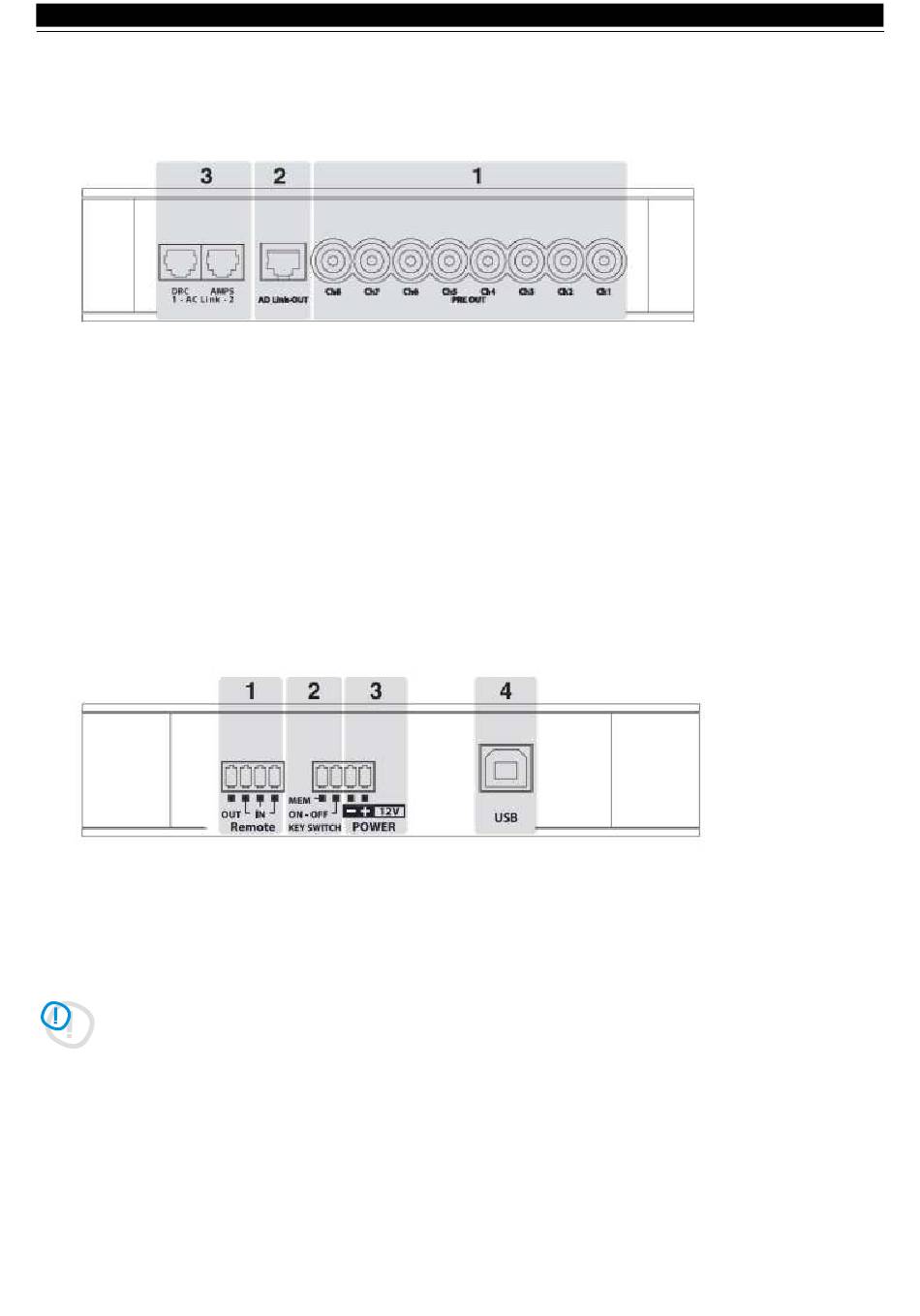

4.2 Ausgangssignale

4.2.1 Pre Out (Low-Level Chinchausgang) (1)

CH1 – CH2 – CH3 – CH4 – CH5 – CH6 – Ch7 – CH8
Die ungeraden Chinchausgangskanäle (CH1, CH3, ...) mit dem linken Kanal der Endstufen, und die geraden Kanäle
(CH2, CH4,...) mit dem rechten Kanal der Endstufe verbinden.
4.2.2 AD Link – OUT (Digitaler Audison Ausgang) (2)
S/PDIF digitaler Ausgang (CH1 bis CH8) nur zur Verbindung mit Audison AD Link fähigen Endstufen wie die Audison th
uno, due oder quattro.
4.2.3 AC Link 1 – 2 (Fernbedienungs- Datenausgang) (3)
DRC: Verbinde diesen Anschluß mit dem
4.5 m DRC / AC Link Kabel und der DRC (Digital Remote Control) Bedieneinheit.
AMPS: Anschluß für die Datenübertragung mit den Endstufen der AC Link fähigen Endstufen wie die Audison th uno, due
oder quattro.
4.3 Fernbedienungs- EINGÄNGE / AUSGÄNGE

4.3.1 Remote In-Out (1)

IN: Einschaltsignal 12V zum Einschalten des bit one. Verbinden Sie diesen Eingang mit dem Remote out Ihres
Autoradios.
OUT: Einschaltsignal Ausgang 12V 20mA zum Einschalten von Verstärkern. Verbinden Sie diesen Ausgang mit dem
Remote Eingang Ihrer Endstufen.
ACHTUNG:
Der bit one muß vor den Endstufen eingeschaltet werden. Daher unbedingt zum Einschalten der Endstufen den
Remote Out des bit one verwenden.

4.3.2 Key Switch (2)

MEM: Speichert den Status des bit one nach dem Ausschalten. (optional)
ON – OFF: Schaltet den Prozessor bei anliegenden 12V ein. Zum Beispiel zum Einschalten des bit one über die
Zündungsspannung Ihres KFZ.

4.3.3 Power (Batteriestromverbindung) (3)

- 12V +: Batteriespannungsversorgung ihres bit one. Verbinden Sie den 12V + mit dem Plusanschluß Ihrer Batterie mit
einer Sicherung in der Leitung maximal 40cm nach der Batterie mit einem Sicherungswert von max. 15A, je nach
Kabelquerschnitt.
