8.12 Grafischer Equalizer

Der bit one verfügt über einen 31 Band ± 12 dB
grafischen Equalizer (EQ) für jeden Systemkanal,
in 1/3 Oktafschritten con 20 bis 20.000Hz.
Der EQ (Equalizer) ist für folgende Kanäle
separat einstellbar:
- Ein Equalizer für Front Kanal (Front);
- Ein Equalizer für die Hintern Kanäle (Rear);
- Ein Equalizer für den Centerkanal (Center);
- Ein Equalizer für den Subwooferkanal
(Subwoofer).
Um den EQ für einen Kanal einzustellen wählen
Sie zuerst in der „Channel Map" den
gewünschten Kanal aus. Sie können jedes
Frequenzband einzeln einstellen, indem Sie mit
der Linken Maustaste den gewünschten Regler
nach oben oder unten verschieben. Wenn eine
Frequenzkurve über mehrere Regler hinweg
zugleich verändern möchten, fahren Sie mit der
Maus auf den ganz linken Frequenzschieber ab
dem Sie die Kurve bearbeiten möchten, klicken
Sie auf die rechte Maustaste und halten Sie diese
fest. Nun ziehen Sie mit der Maus die

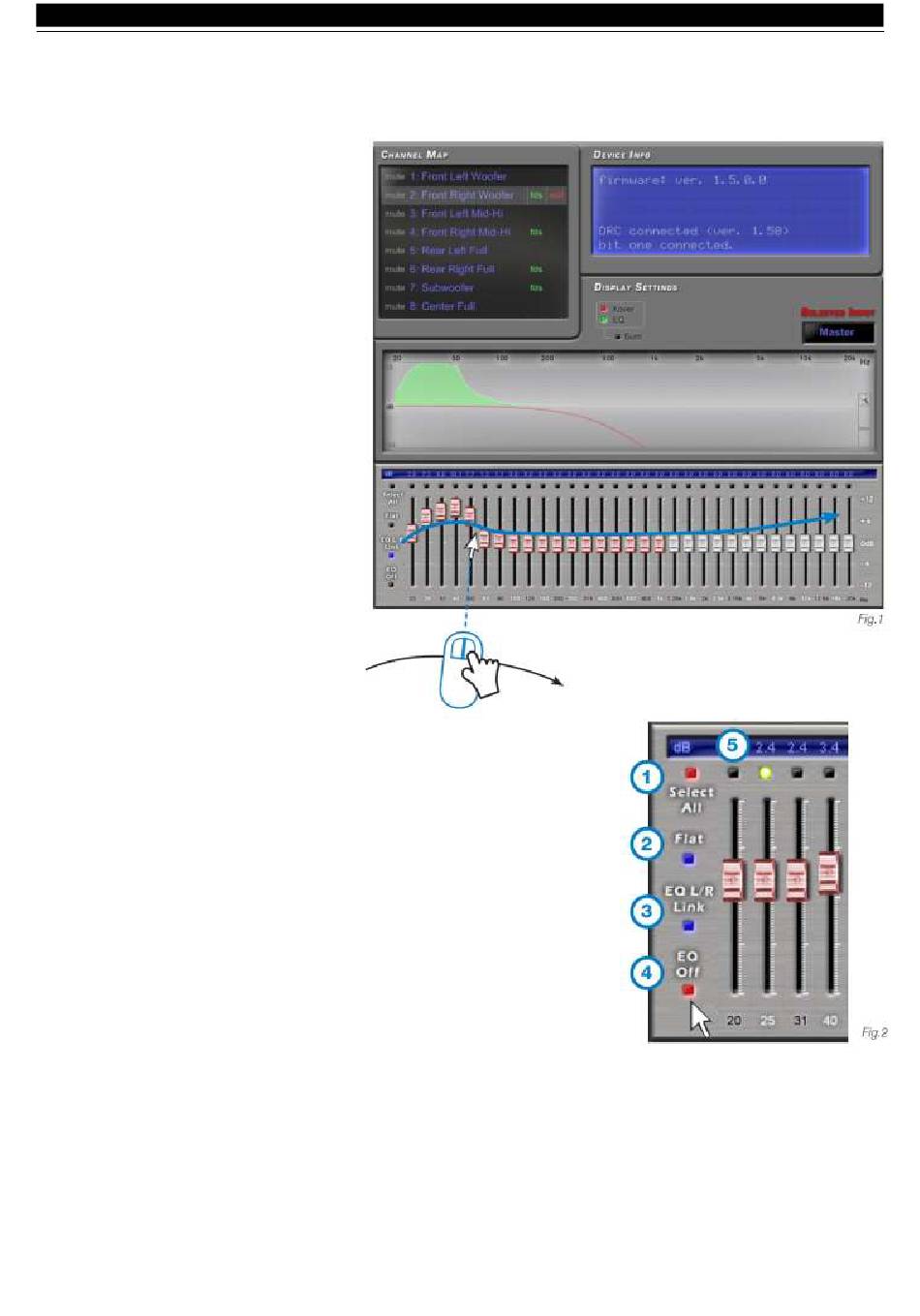

gewünschte Kurve (wie in Fig. 1 gezeigt) über die
Regler. Beim letzen zu verändernden Regler
lassen Sie die rechte Mausetaste los.
Verschiedene Knöpfe helfen Ihnen bei der
Einstellung:
1. Select All: Alle Regler werden bei verschieben eines Reglers ebenfalls
mitverschoben.
2. Flat: Stellt alle Regler auf 0 zurück!
3. EQ L/R Link: Die EQ Einstellungen werden zeitgleich für den rechten und
linken Kanal eingestellt.
4. EQ off: Schaltet den EQ ab. Wenn Sie abermals auf den Knopf drücken,
wird die vorher eingegeben Kurve wieder aktiv. Dies dient dazu den
Kanal mit, oder ohne EQ zu hören.
5. Aktivieren Sie mehrere Frequenzschieber auf einmal in dem Sie die
schwarzen Kästchen oberhalb der Regler mit der linken Maustaste
anklicken. Wenn diese aktiv sind erscheinen sie grün markiert. (Beispiel
25 Hz)
