Inhaltszusammenfassung für Audison Bit One
- Seite 1 ADVANCED MANUAL / bit one / 0...
-
Seite 2: Inhaltsverzeichnis
4.3.4 USB Anschluß ................................9 Anschlüsse ..................................10 Strom- und Remoteanschlüsse ..........................10 Wie kann man den bit one ein / aus schalten......................10 PC Anschluß und Digital Remote Control (DRC) ....................10 Chinch-Eingänge und Digitale Eingänge ....................... 11 High Level Lautsprecher Eingänge ........................ - Seite 3 7.5.5 Folgen Sie der De-Equalizer Prozedur ........................29 7.5.4 OEM (Original) Head Unit Equalizer Rücksetzung....................29 7.5.6 Equalizer Rücksetzung ............................30 Wie konfigurieren Sie Ihren bit one per PC ........................31 Einstellmöglichkeiten .............................. 31 8.2 Hauptmenü „File“ ................................32 8.2.1 Load Setup (1) ............................... 32 8.2.2 Save Setup (2) ...............................
- Seite 4 9.1 Probleme mit der Synchronisation! ..........................48 9.1.1 bit one Funktionsprobleme: ........................... 48 9.1.2 Der bit one verbindet sich nicht mit der Software ....................48 9.1.3 Der bit one reagiert nicht............................48 9.1.4 Einstellungen können nicht gespeichert werden ....................48 9.2 Hintergrundgeräusche ..............................
-
Seite 5: Produkt Kurzbeschreibung

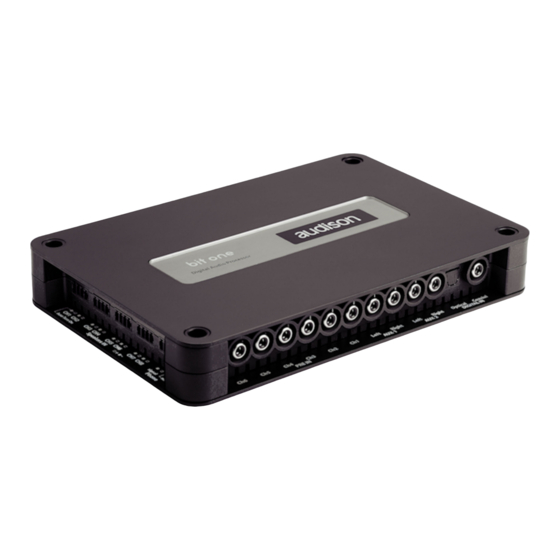

ADVANCED MANUAL / bit one / 1 1. PRODUKT KURZBESCHREIBUNG Der Audison bit one ist ein digitaler Signalprozessor zur Maximierung der Klanglichen Eigenschaften Ihres Auto Hifi Systems. Er besteht aus einem 32bit DSp Prozessor und einem 24bit AD zu DA Konverters. -
Seite 6: Bit One Und Drc Bedienteil Installation
ADVANCED MANUAL / bit one / 3 WARNUNG: Die mitgelieferte bi tone Software benötigt folgende PC Systemvorgaben: Windows XP oder Vista (32bit), Windows 7, mind. 1GHz Prozessor, mind. 1GB RAM Arbeitsspeicher, 100MB freier Festplattenspeicher. 3. BIT ONE UND DRC BEDIENTEIL INSTALLATION Außenabmessungen:... -
Seite 7: Eingang / Ausgang Anschluß Panel - Beschreibung
Haupt - Lautsprecher Eingänge in den bit one von der Hauptsignalquelle wie ihr Autoradio. Wenn dieser Eingang benutzt wird, dann können die HAUPTEINGANG PRE IN (1) nicht verwendet werden. CH1 mit Auto Einschaltfunktion. Wenn ein Signal am CH1 anliegt, schaltet sich der bit one ein. 4.1.5 Telefon Phone Eingang (High-Level Eingang) (5) -
Seite 8: Ausgangssignale
4.3.2 Key Switch (2) MEM: Speichert den Status des bit one nach dem Ausschalten. (optional) ON – OFF: Schaltet den Prozessor bei anliegenden 12V ein. Zum Beispiel zum Einschalten des bit one über die Zündungsspannung Ihres KFZ. 4.3.3 Power (Batteriestromverbindung) (3) - 12V +: Batteriespannungsversorgung ihres bit one. -
Seite 9: Usb Anschluß
ADVANCED MANUAL / bit one / 4 Verbinden sie den Minusanschluß des bit one mit dem Minusanschluß Ihrer Batterie. 4.3.4 USB Anschluß USB (B) Anschluß zur Verbindung zwischen dem bit one und ihrem PC, zur Konfiguration Ihres bit one. -
Seite 10: Anschlüsse
Um ihn wieder auszuschalten halten Sie den Knopf ca. 2 sec. gedrückt. Kein Remote Eingang, oder Zündungsplusanschluß in diesem Fall erforderlich. 2. Verbinden Sie den Remote In / Key Switch mit dem 12V Remote Ausgang Ihres Autoradios. Der bit one wird mit dem Autoradio ein / aus geschaltet. -
Seite 11: Chinch-Eingänge Und Digitale Eingänge
Quelle auf das oa. Signal ein. Wenn ein digitales Signal bei einer Frequenz höher als 48 kHz (96 bis 192 kHz) geliefert wird, sperrt der bit one das Signal. Schalten Sie bitte den bit one ab, und stellen Sie das richtige oa. -
Seite 12: High Level Lautsprecher Eingänge
über die bit one Software von 0,6V bis 10V RMS eingestellt. Mute: bit one Gibt dem Freisprechsignal Vorrang gegenüber allen anderen am bit one angeschlossenen Quellen. Schaltet automatisch wieder auf die vorher gewählte Quelle nach Beendigung der Mute Schaltung zurück. -
Seite 13: Ausgangs - Signale
ADVANCED MANUAL / bit one / 5 5.6 Ausgangs – Signale 1. Ausgang zu den Endstufen mit dem AD Link und AC Link System wie die Audison th uno, th due, th quattro AD Link AC Link Digitales Audio Daten Kontrolle Signal Siehe Kapitel 7.4.7... -
Seite 14: Bit One Software- Und Treiberinstallation
Windows 7: : wählen Sie “Computer” vom Windows START Menü; 3. Windows XP: Mit der rechten Maus Taste auf “bit one v.1.5” CD Icon und auf “Öffnen” klicken; Windows Vista: Mit der rechten Maus Taste auf “bit one v.1.5” CD Icon und auf “Öffnen” klicken;... - Seite 15 ADVANCED MANUAL / bit one / 6 5. Windows XP; Windows Vista; Windows 7: Klicken sie auf “NEXT >” um die Installation zu starten. Mit „CANCEL“ brechen Sie die Installation ab. 6. Windows XP; Windows Vista; Windows 7: Wählen Sie “I Agree” aus und klicken auf „NEXT >“;...
- Seite 16 8. Windows XP; Windows Vista; Windows 7: Die Installation wird selbstständig fertig gestellt. Nach Beendigung erscheint das Fenster „Installation Complete“. Mit „CLOSE“ schließen Sie den Installationsvorgang ab; 9. Die bit one PC Software ist nun auf Ihren Rechner installiert. Lassen Sie die “bit one Setup 1.5 CD” in Ihrem CD-Laufwerk und führen Sie die Treiberinstallation durch. Siehe...
-
Seite 17: Treiberinstallation
6.2 Treiberinstallation 1. Schalten Sie den bit one ein. 2. Verbinden Sie das USB Kabel zwischen dem bit one und ihrem PC. ACHTUNG: Wenn Sie ein Notebook für die Installation verwenden, schließen Sie bitte die Stromzufuhr ihres Notebooks ab und wechseln Sie in den Batteriebetrieb, bevor Sie das USB Kabel anschließen. - Seite 18 ADVANCED MANUAL / bit one / 6 Software automatisch installieren (empfohlen) auswählen und mit „Weiter >“ bestätigen. 7. Die Warnung mit „Installation fortsetzen“ Die Warnung mit „Diese Treibersoftware trotzdem installieren“ übergehen. übergehen. Treiberinstallation erfolgreich beendet. Treiberinstallation erfolgreich beendet. Die Treiberinstallation des USB to Serial Port erfolgt in den selben Schritten wie soeben beschrieben.
-
Seite 19: Fehlermeldung Bei Software Oder Treiberinstallation
• Wenn trotz Anschluß des USB Kabels, und eingeschalteten bit one am DRC-Bedienteil die Meldung "Audison: vol BAL FAD sub" erscheint: Dieser Fehler weißt auf ein Problem bei der Kommunikation zwischen dem bit one und Ihrem PC hin. Dies kann aufgrund fehlerhafter Treiberinstallation, oder einem Hardware Konflikt auftreten. -
Seite 20: Wie Schließen Sie Den Bit One Richtig An
7. WIE SCHLIEßEN SIE DEN BIT ONE RICHTIG AN 1. Starten Sie ihren PC mit der bereits installierten bit one Software dem AC-Link und USB to Serial Treiber. Nach dem abgeschlossenen Startvorgang Ihres PC, schließen Sie das mitgelieferte USB Kabel an den Audison bit one USB B und Ihrem PC USB A an. -
Seite 21: Offline Modus
7.1 Offline Modus Dieser Modus dient dazu die bit one Software kennen zu lernen, ohne am bit one irgendwelche Änderungen vorzunehmen. Dabei kann der bit one auch am PC angeschlossen sein, es werden keine Änderungen auf den bit one übertragen. -
Seite 22: Mögliche Fehlermeldungen Beim Start Der Software Im „Target" Modus
PC angeschlossen ist, erscheint der Startbildschirm mit dem bit one. 2. Wenn Sie einen PC mit einem eingebauten Seriellen Port besitzen, dann scannt die bit one Software die Com Ports um den bit one am richtigen Port zu finden. -
Seite 23: Target" Modus
Wenn der bit one korrekt installiert und angeschlossen ist, startet die Software im „Target“ Modus. Bei der ersten Nutzung der bit one Software müssen Sie als ersten Schritt ihr System einstellen, denn alle Änderungen basieren auf dem installierten Equipment Ihrer Audio Anlage. -
Seite 24: Auswahl Des Master Low Level Einganges (Chincheingang)
Klick „Next“ um fortzufahren. Klick „Cancel“ um abzubrechen. Vermerk: Die Kalibrierung ist sehr wichtig um die Eingangsempfindlichkeit der Head Unit auf den bit one anzupassen. Die Lautstärke der Head Unit muss auf ein Maximum gestellt sein, ohne dabei die Head Unit zu ACHTUNG: überlasten. -
Seite 25: Auswahl Der Angeschlossenen Lautsprecher
ADVANCED MANUAL / bit one / 7 7.4.3 Automatische Kalibrierung Der automatische Kalibrierungsvorgang beginnt, und testet jeden gewählten Eingang durch. Die Statusleiste zeigt den Fortschritt des Testes an. Nach erfolgreichem Vorgang erscheint das Fenster mit der Meldung „Press Next to Continue“. -
Seite 26: Prozessor Ausgangskanalzuordnung (Ch1 Bis Ch8)
Klick „Next“ um fortzufahren. Klick „Cancel“ um abzubrechen. 7.4.6 Prozessor Ausgangskanalzuordnung (Ch1 bis Ch8) Der bit one besitzt 8 Ausgangskanäle, die frei wählbar und den Lautsprechern zuweisbar sind. Jedoch sind die ungeraden Kanäle der linken Seite und die geraden Kanäle der rechten Seite zugewiesen. -
Seite 27: Systemkonfiguration Erfolgreich Abgeschlossen
ADVANCED MANUAL / bit one / 7 7.4.7 Auswahl der AD Link / AC Link Endstufen. Wenn Sie AD Link / AC Link fähige Endstufen wie die Audison th uno, due oder quattro verwenden, können Sie hier die Endstufen auswählen die über ein solches System verfügen. -
Seite 28: Auswahl Des Master High Level Einganges (Lautsprechereingang)
Klick „Back“ um ins vorige Menü zu gelangen. Klick „Next“ um fortzufahren. Klick „Cancel“ um abzubrechen. Vermerk: Die Kalibrierung ist sehr wichtig um die Eingangsempfindlichkeit der Head Unit auf den bit one anzupassen. Die Lautstärke der Head Unit muss auf ein ACHTUNG: Maximum gestellt sein, ohne dabei die Head Unit zu überlasten. -
Seite 29: Folgen Sie Der De-Equalizer Prozedur
Optionale Einstellmöglichkeit. In dieser Prozedur wird die eventuell vorhandene Equalizer Einstellung der Originalen Head Unit linearisiert. Dies ist die Grundlage für später mögliche Equalizer Einstellungen des bit one. Dies wird für alle Eingangskanäle durchgeführt. Vermerk: Auch wenn Sie als Eingangssignal nur ein Stereo (Front Full Left und Fornt Full Right) angeschlossen haben, wir das Signal für alle 8 möglichen Ausgangskanäle des bit one linearisiert. -
Seite 30: Equalizer Rücksetzung
ADVANCED MANUAL / bit one / 7 7.5.6 Equalizer Rücksetzung Die Statusleiste zeigt den Fortschritt des Testes an. Nach erfolgreichem Vorgang erscheint das Fenster mit der Meldung „Press Next to Continue“. Klick „Back“ um ins vorige Menü zu gelangen. Klick „Next“ um fortzufahren. -
Seite 31: Wie Konfigurieren Sie Ihren Bit One Per Pc
„bit one - successfully updated“. Mit „OK“ fahren Sie fort. Wenn daß das erste Mal ist, daß Sie den bit one an Ihren Computer angeschlossen haben, gehen Sie bitte ins File Menü, und führen Sie den Finalisierungsprozess durch „FINALIZE to bit one“. -
Seite 32: Hauptmenü „File
Systeminstallation eingegeben haben an den bit one zu übertragen, und dort im Festspeicher zu sichern. Nach diesem Vorgang kann der bit one auch ohne PC Verbindung verwendet werden. Die Warnung weist Sie darauf hin, daß die Einstellungen die Sie gerade finalisieren möchten, die vorhandenen Einstellungen am bit one... -
Seite 33: Synchronize (4)
ADVANCED MANUAL / bit one / 8 8.2.4 Synchronize (4) Wenn Sie diesen Menüpunkt auswählen, öffnet sich ein weiteres Menü in dem Sie entweder „PC -> bit one“ oder „PC <- bit one“ wählen können. PC - > bit one: Die Einstellungen des PC werden auf den bit one übertragen. -
Seite 34: Hauptmenü „Config
„Off“ ausschalten. Siehe 8.13 8.3.5 Com Setup (5) Zeigt Ihnen die Com Ports Ihres PCs an, und auch an welchem der bit one angeschlossen ist. 8.3.6 Working Mode (6) In diesem Bereich können Sie den Arbeitsmodus der Software auswählen. -
Seite 35: Fenster Channel Map
ADVANCED MANUAL / bit one / 8 8.4 Fenster Channel Map Dieses Fenster zeigt die 8 Ausgangskanäle an die Sie im Konfigurationsprozess eingestellt haben. Sie können in diesem Fenster einen oder mehrere Kanäle markieren. Dafür klicken Sie den ersten an, der sofort hervorgehoben wird, und durch halten der STRG- Taste (oder CRTL-Taste) klicken Sie mit der linken Maustaste auf alle weitern Kanäle, die Sie aktivieren möchten. -
Seite 36: Filtereinstellungen
ADVANCED MANUAL / bit one / 8 8.6 Filtereinstellungen Der bit one verfügt über 8 Frequenzweichen, eine je Kanal. Sie nehmen die Einstellungen der Kanäle vor, die Sie in der „Channel Map“ (Kanalliste) markiert haben, und die grau hinterlegt hervorgehoben sind. -
Seite 37: Trennfrequenz
ADVANCED MANUAL / bit one / 8 8.6.5 Trennfrequenz: Lo-P Hz: Low Pass Frequenz: in Herz einstellbar zwischen 10 und 20.000 Hz Hi-P Hz: High Pass Frequenz in Herz einstellbar zwischen 10 und 20.000 Hz Klicken Sie im Drop Down Menü den gewünschten Bereich an, und im weiteren Menü die exakte Trennfrequenz. -
Seite 38: Fenster Display Settings
Im Fenster „Selected Input“ sehen Sie den aktuell ausgewählten Eingangskanal. Im Menüpunkt „Ext. Source EQ“ können Sie den Eingangskanal ändern. Alles dazu finden Sie im Menüpunkt 8.9. Wenn Sie den PC vom bit one getrennt haben, können Sie den Eingangskanal über das DRC Bedienteil ändern. -
Seite 39: Menüpunkt „Ext. Source Eq" - Externer Eingangsequalizer
ADVANCED MANUAL / bit one / 8 8.9 Menüpunkt „Ext. Source EQ“ - Externer Eingangsequalizer In diesem Menüpunkt können Sie den Eingangskanälen eine individuelle Equalizereinstellung zuweisen. Unter „Master Input“ sehen Sie den in der Systemkonfiguration ausgewählten Haupteingang (High/Low-Level) und die ausgewählten Lautsprecher. - Seite 40 Mit dem Regler können Sie die Eingangsempfindlichkeit des aktuell eingestellten Kanals verändern. Der Bereich variiert je nach Eingang wie folgt: AUX 1/ AUX 2 (0,3 ÷ 5V RMS) PHONE / OPTICAL (0,6 – 10V RMS) Mit dem Regler können Sie die Hauptläutstärke des bit one verändern.
-
Seite 41: Laufzeitkorrektur
(1234,8 km/h) bei 20 °C in Luft (1013 hPa) vom Lautsprecher zum Hörer. Wenn Sie den Abstand der Schallquelle zum Hörer messen, und diese in den bit one eingeben errechnet dieser die Verzögerungszeit in ms in Abhängigkeit zum am weitest entfernten Lautsprecher. - Seite 42 ADVANCED MANUAL / bit one / 8 Lautsprechermittelpunkt, bei passiv betriebenen Lautsprechern wählen Sie einen Punkt der zwischen den Chassis liegt. 3. Wählen Sie nach einander jeden Lautsprecherkanal aus der „Channel Map“ aus und geben Sie die gemessene Entfernung ein.
-
Seite 43: Menüpunkt Output Level
Wenn Sie die Ausgangslautstärke zu stark anheben, kann es zu System- und Grundrauschen kommen. Wir empfehlen Ihnen die Ausgangslautstärke des bit one auf einem hohen Niveau, und die Eingangsempfindlichkeit der Endstufen niedrig zu halten. Vermeiden Sie aber, daß die Clipping (1) Anzeige aufleuchtet. Um Grundrauschen zu minimieren gehen Sie wie folgt... -
Seite 44: Grafischer Equalizer
ADVANCED MANUAL / bit one / 8 8.12 Grafischer Equalizer Der bit one verfügt über einen 31 Band ± 12 dB grafischen Equalizer (EQ) für jeden Systemkanal, in 1/3 Oktafschritten con 20 bis 20.000Hz. Der EQ (Equalizer) ist für folgende Kanäle separat einstellbar: - Ein Equalizer für Front Kanal (Front);... -
Seite 45: Dynamic Equalization Wizard
Dämmung des Autos weniger eine Rolle als bei lauter Musik, bei der Teile im Auto zum mitschwingen angeregt werden, und daher den Frequenzgang stark beeinflussen können. Daher hat der bit one, in Abhängigkeit der Lautstärke eine eigenen Die bit one Software interpoliert den dynamischen EQ zwischen leisem Abspielen und lautem Abspielen der Musik. -
Seite 46: Advanced" Modus
ADVANCED MANUAL / bit one / 8 Nun können Sie den EQ für laute Abhörlautstärke einstellen. Dies erkennen Sie daran, daß im Fenster „Curve“ ein roter Punkt vor „High-Volume“ steht. Stellen Sie den Lautstärke Regler (Volume) auf ihre maximale Abhörlautstärke ein, und klicken Sie auf „Start“. -
Seite 47: Reset Dynamischen Eq
Ausgangskanal die im De-Equalizing Prozess gespeicherte EQ Kurve, Ihrer HeadUnit. (siehe Punkt 7.5 Fenster 4) Diese Daten werden in der Systemkonfiguration voreingestellt, und mit dem Punkt Finalize am bit one gespeichert, und sollten nicht während der anderen Einstellungen verändert werden. -
Seite 48: Fehlerbehandlung
9.1.2 Der bit one verbindet sich nicht mit der Software Wenn sich während der Arbeit mit der Software, der bit one aus- und wieder einschaltet kommt es zum Verlust der Verbindung zwischen dem PC und bit one. Wenn Sie die aktuellen Einstellungen nicht verlieren möchten gehen Sie wie folgt vor: a) Speichern Sie ihre aktuellen Einstellungen auf Ihrem PC (File –... -
Seite 49: Hintergrundgeräusche
A – Verwenden Sie eine gleichwertige Software Version wie auf dem bit one installiert ist. B – Updaten Sie die Firmware auf Ihrem bit one. Gehen Sie wie folgt vor: Speichern Sie die aktuellen Änderungen. Bestätigen Sie die Fehlermeldung mit „OK“... - Seite 50 Nach erfolgreichem Update sehen sie den im rechten Bild zu sehenden Hinweis. Bestätigen Sie diesen mit „OK“. Schließen Sie die bit one Software, schalten Sie den bit one aus, und starten Sie die beiden in umgekehrter Reihenfolge. Starten Sie die bit one Software im „Rescue Mode“ und überprüfen Sie die Firmwareversion.
- Seite 51 Klicken Sie auf „Cancel“ und schalten Sie den bit one aus. Schalten Sie den bit one wieder ein, öffnen Sie die bit one Software und fahren Sie mit „Next“ fort. Folgen Sie den Systemkonfigurationssetup um die Ein- und Ausgänge zuzuweisen.
-
Seite 52: Drc Bedienteil- Digital Remote Control
Endstufen, zeigt es auch die Betriebszustände der Endstufen an. Beim Einschalten des Bedienteiles erscheint die Firmware Version am Display. Wenn der bit one am PC angeschlossen ist, erscheint folgende Meldung am Bedienteil Display: “PC control - DRC is disabled”. Folgende Funktionen sind bedienbar: bit one Ein-/Ausschalten Lautstärkenregelung... -
Seite 53: Telefonanruf
Der Telefoneingang wird nicht separat über die Aux Quellen gewählt, sondern wird automatisch aktiviert, wenn die Freisprecheinrichtung ein Mute Signal an den bit one schickt. Das Bedienteil zeigt „PHONE call“ am Display an, und der bit one schaltet alle anderen Kanäle auf stumm. -
Seite 54: Verwendung Des Bedienteiles Und Der Original Lautstärkeregelung
Sie können die Lautstärke auch über Ihre Head Unit oder Lenkradfernbedienung verstellen. Folgende Punkte sind aber Voraussetzung dafür: Die Endstufen dürfen nur über den Chinchausgang des bit one angeschlossen sein. Audison TH Line Endstufen dürfen nicht über ADLink angeschlossen sein. -
Seite 55: Update Firmware Drc Bedienteil
Bitte folgen Sie exakt den nachher beschriebenen Schritten, um einen Absturz der Firmware zu verhindern. Folgende Schritte müssen vor dem Upgrade kontrolliert und durchgeführt werden. Das Bedienteil muß am bit one angeschlossen sein, an eine Audison TH Line Endstufe oder an einem System mit beiden Komponenten. - Seite 56 ADVANCED MANUAL / bit one / 0 Warten Sie bis der mehrere Minuten dauernde Updateprozess abgeschlossen ist. Nach Abschluß des Update Vorganges erscheint die Meldung „Upgrade completed“ am Bildschirm, die Sie bitte mit „OK“ bestätigen. Schließen Sie das Fenster mit „Quit“.
-
Seite 57: Zubehör
ADVANCED MANUAL / bit one / 0 11. ZUBEHÖR 11.1 Bedienteil DRC Kabelverlängerung Dieses Set besteht aus einem 2m langen Kabel und einer Kabelkupplung, und dazu bei langen Fahrzeugen das Standard 4,5m Kabel um 2m auf eine Gesamtlänge von 6,5m zu gelangen. -
Seite 58: Technische Spezifikation
ADVANCED MANUAL / bit one / 0 12. TECHNISCHE SPEZIFIKATION Stromanschluß: Spannung: 11 ÷ 15 VDC Leerlaufstrom: 0,45 A Spannung im ausgeschalteten Zustand, ohne Bedienteil DRC: <0,5 mA Spannung im ausgeschalteten Zustand, mit Bedienteil DRC: <1,8 mA Remote IN Spannung: 7 ÷...
