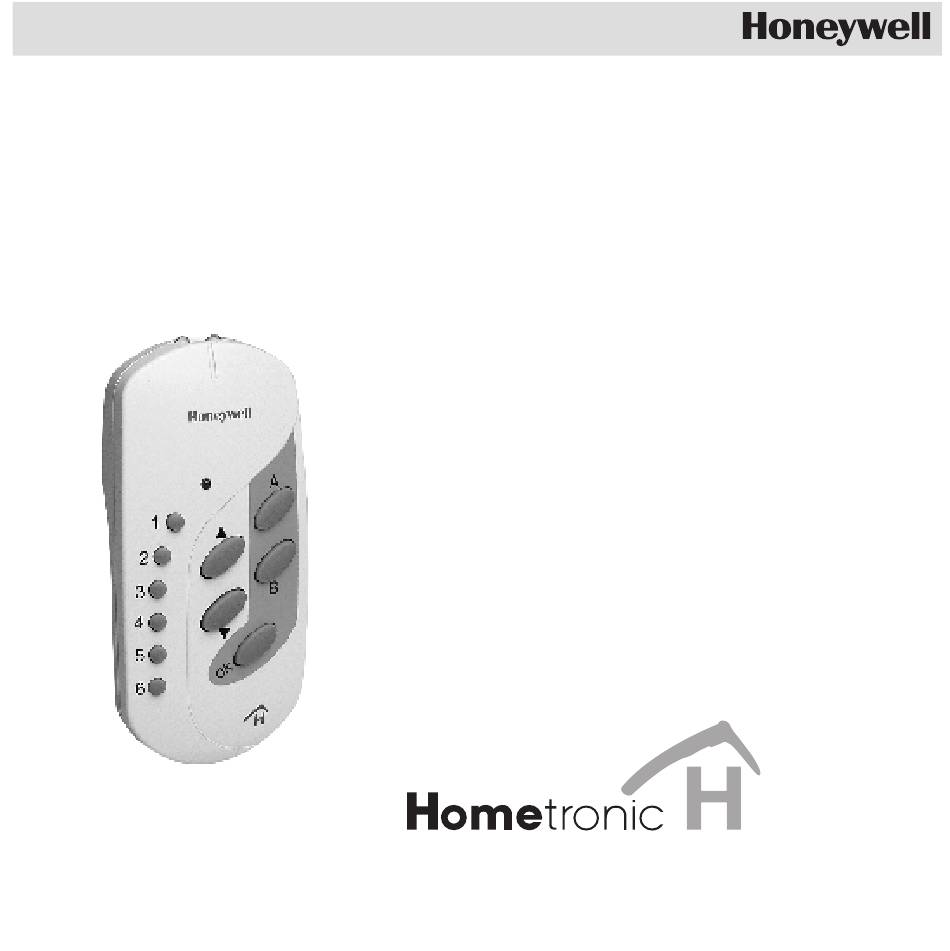

- Seite 1 Fernbedienung HRD 20 Bedienung...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Übersicht Tasten belegen Hometronic mit der Fernbedienung steuern Kindersicherung aktivieren Batterien wechseln Glossar Technische Daten Fernbedienung ohne Hometronic Manager Hilfe im Problemfall... -
Seite 4: Übersicht
Fachbegriffe sind mit einem * gekennzeichnet und werden im Glossar (Seite 17) erläutert. Anwendung Mit der Hometronic* Fernbedienung HRD 20 können Sie • Schaltgeräte* ein- und ausschalten oder Lichter dimmen • Rollläden/Markisen ansteuern • die Soll-Temperatur* eines Raumes erhöhen oder senken •... -
Seite 5: Vor- Und Rückseite
Übersicht Vor- und Rückseite „ LED* grün/rot … Batteriefach ‡ Belegungstabelle (beigelegt) Tastatur Tasten 1...6 Wahltasten für Lampen, Schaltgeräte, Rollläden, Heizung etc. Tasten A, B Wahltasten für Lifestyles Bestätigungstaste Steuertasten ▼ ▲... -
Seite 6: Tasten Belegen
Tasten belegen Tasten belegen 1. Tastenbelegung notieren Überlegen Sie, welche Hometronic Komponente mit welcher Taste ► gesteuert werden soll. Notieren Sie die Belegung auf dem beigelegten Tabellenaufkleber. ► 2. In das Untermenü "Installation" wechseln Falls sich Hometronic im Manuell-Betrieb* befindet, drücken Sie die ►... -
Seite 7: Heizung Rolladen Geräte/Licht
Tasten belegen Drehen Sie den Eingabeknopf nach ► rechts, um den Cursor in die oberste MENÜ Zeile zu bewegen. MI 29.10.1999 11:15 Der Text der obersten Zeile wechselt Kein Lifestyle aktiv von "Hometronic" zu "Menü": WOHNEN 20.0 C Drücken Sie den Eingabeknopf. ►... - Seite 8 Tasten belegen FÜHLER Hinweis: Wenn Sie später eine Taste mit GERÄTE/LICHT FÜHLER einem Lifestyle belegen, drehen Sie den KESSELANFORDERUNG Eingabeknopf weiter, bis im Display LIFESTYLE erscheint: Wählen Sie "Geräte/Licht" und drü- ► WOHNZIMMER cken Sie den Eingabeknopf. SCHLAFZIMMER KÜCHE Im Display erscheinen die Raumna- men (z.
- Seite 9 Tasten belegen 4. Taste belegen Drücken Sie Taste 1 der Fernbedienung bis die LED rot-grün blinkt. ► Die Fernbedienung ist 15 Sekunden lang für den Teach-In bereit. Führen Sie die Fernbedienung ► mit der Stirnseite an der leuch- tenden LED des Hometronic Managers entlang.
- Seite 10 Tasten belegen Die Küchenlampe kann jetzt mit der Taste 1 gesteuert werden (Siehe "Kapitel: Hometronic mit der Fernbedienung steuern.") Tragen Sie die Tastenbelegung in die Belegungstabelle ein. ► Misslungener Teach-In Der Teach-In ist misslungen, wenn die LED der Fernbedienung nach 15 Sekunden rot leuchtet.
-
Seite 11: Tastenbelegung Ändern
Tasten belegen Kleben Sie die Belegungstabelle auf die Unterseite der Fernbedie- ► nung. Tastenbelegung ändern Hinweis: Sie können die Belegung einzelner Tasten jederzeit wieder ändern. Gehen Sie vor wie im Abschnitt "Weitere Tasten belegen" beschrieben. -
Seite 12: Hometronic Mit Der Fernbedienung Steuern
Hometronic mit der Fernbedienung steuern Hometronic mit der Fernbedienung steuern Nach der Tastenbelegung können Sie Hometronic mit der Fernbedie- nung steuern. Achten Sie dabei auf folgendes Prinzip: Um eine Komponente oder einen Lifestyle zu wählen, drücken Sie eine der Wahltasten 1-6, A oder B: Die LED leuchtet grün. Um eine Komponente zu steuern, drücken Sie die Steuertasten ▼/▲... -
Seite 13: Deckenlampe Steuern
Hometronic mit der Fernbedienung steuern Deckenlampe steuern Taste 1 Deckenlampe ein- oder ausschalten Drücken Sie Taste 1. ► Die LED leuchtet grün. Drücken Sie kurz die ▲-Taste. ► Die LED blinkt. Die Deckenlampe schaltet sich ein. ▼ Drücken Sie kurz die -Taste. -
Seite 14: Rollladen Steuern
Hometronic mit der Fernbedienung steuern Rollladen steuern Taste 2 Rollladen vollständig öffnen und schließen Drücken Sie Taste 2. ► Die LED leuchtet grün. ▼ Drücken Sie kurz die -Taste. ► Der Rollladen schließt sich vollständig. ▲ Drücken Sie kurz die -Taste. - Seite 15 Hometronic mit der Fernbedienung steuern Soll-Temperatur* senken und anheben Taste 3 Hinweis: Die Soll-Temperatur ist nicht stufenlos einstellbar. Der Tem- peratursprung* ist auf 2 °C am Hometronic Manager voreingestellt. Beispiel Beträgt die Soll-Temperatur 20 °C kann sie auf 18, 22 °C gesenkt oder erhöht werden.
-
Seite 16: Lifestyle "Abend" Aktivieren
Hometronic mit der Fernbedienung steuern Herstellen der Soll-Temperatur Die Soll-Temperatur eines Raumes wird im Automatikbetrieb vom Hometronic Manager gesteuert. Wenn Sie zu dieser Soll-Temperatur zurückkehren wollen: Drücken Sie Taste 3. ► Drücken Sie ok. ► Die Soll-Temperatur wird auf den Wert des Hometronic Managers gestellt (im Beispiel 20 °C). -
Seite 17: Kindersicherung Aktivieren
Kindersicherung aktivieren Kindersicherung aktivieren Mit einer einfachen Tastenkombination können Sie die Fernbedienung sperren. Fernbedienung sperren ▲ ▼ Drücken Sie gleichzeitig die Tasten und ok. ► Die Fernbedienung ist gesperrt. Überprüfen Sie die Sperre, indem Sie eine beliebige Taste drücken. ► Die LED blinkt während der Tastenbetätigung rot. -
Seite 18: Batterien Wechseln
Batterien wechseln Batterien wechseln Wechseln Sie die Batterien sobald die LED der Fernbedienung beim Drücken einer Wahltaste rot oder gar nicht leuchtet (Ausnahme: Fern- bedienung ist gesperrt, die LED blinkt.) Batterien wechseln Öffnen Sie das Batteriefach an der Unterseite der Fernbedienung. ►... -
Seite 19: Glossar
Temperatursprung Intervall indem Soll- Micro-Batterie Temperatur geändert wird. Batterietyp mit genormter Größe Voreingestellt am Hometronic Schaltgerät Manager auf 2 °C (Parameter- Elektrogerät wie Lampe, Luft- name: Fern-Offset) befeuchter etc. Hometronic Soll-Temperatur Hausautomationssystem Temperaturvorgabe für Honeywell Heizungsregelung (nicht Raum- temperatur) -
Seite 20: Technische Daten
Technische Daten Technische Daten Durchschnittliche Lebens- ca. 2 Jahre (Alkali) dauer der Batterien ca. ¾ Jahre (Akku) Fern-Offset Bereich 0...8 °C (Werkseinstellung am Hometronic Manager: 2 °C) Betriebstemperatur 0...50 °C Lagertemperatur –20...+70 °C Schutzklasse IP 20 Maximale Luftfeuchtigkeit 95 %... -
Seite 21: Fernbedienung Ohne Hometronic Manager
Fernbedienung ohne Hometronic Manager Fernbedienung ohne Hometronic Manager Sie können mit der Fernbedienung Hometronic Komponenten steuern, auch wenn Sie keinen Hometronic Manager installiert haben (Ausnah- me: Heizkörper- und Etagenregler). Die Tasten können folgendermaßen belegt werden: • Tasten 1–3 und A Dimmer- und Schaltgeräte •... -
Seite 22: Hilfe Im Problemfall
Hilfe im Problemfall Hilfe im Problemfall Keine Reaktion der Ursache Lösung Komponente/ Anzeige Batterien wechseln LED leuchtet nicht bzw. Batterien leer ► (siehe Seite 16). leuchtet rot bei Tasten- bzw. schwach druck Sperre aufheben LED blinkt rot bei Ta- Fernbedienung ►... - Seite 24 Honeywell AG Böblinger Straße 17 D – 71101 Schönaich Tel. (07031) 637-300 Änderungen vorbehalten Unternehmen zertifiziert nach Dieses Dokument ist für das beiliegende Produkt maßgeblich und ersetzt alle früheren Publikationen. Nr. 7157399 GE2H-0199 GE51R1000...
