Rev. 1.0

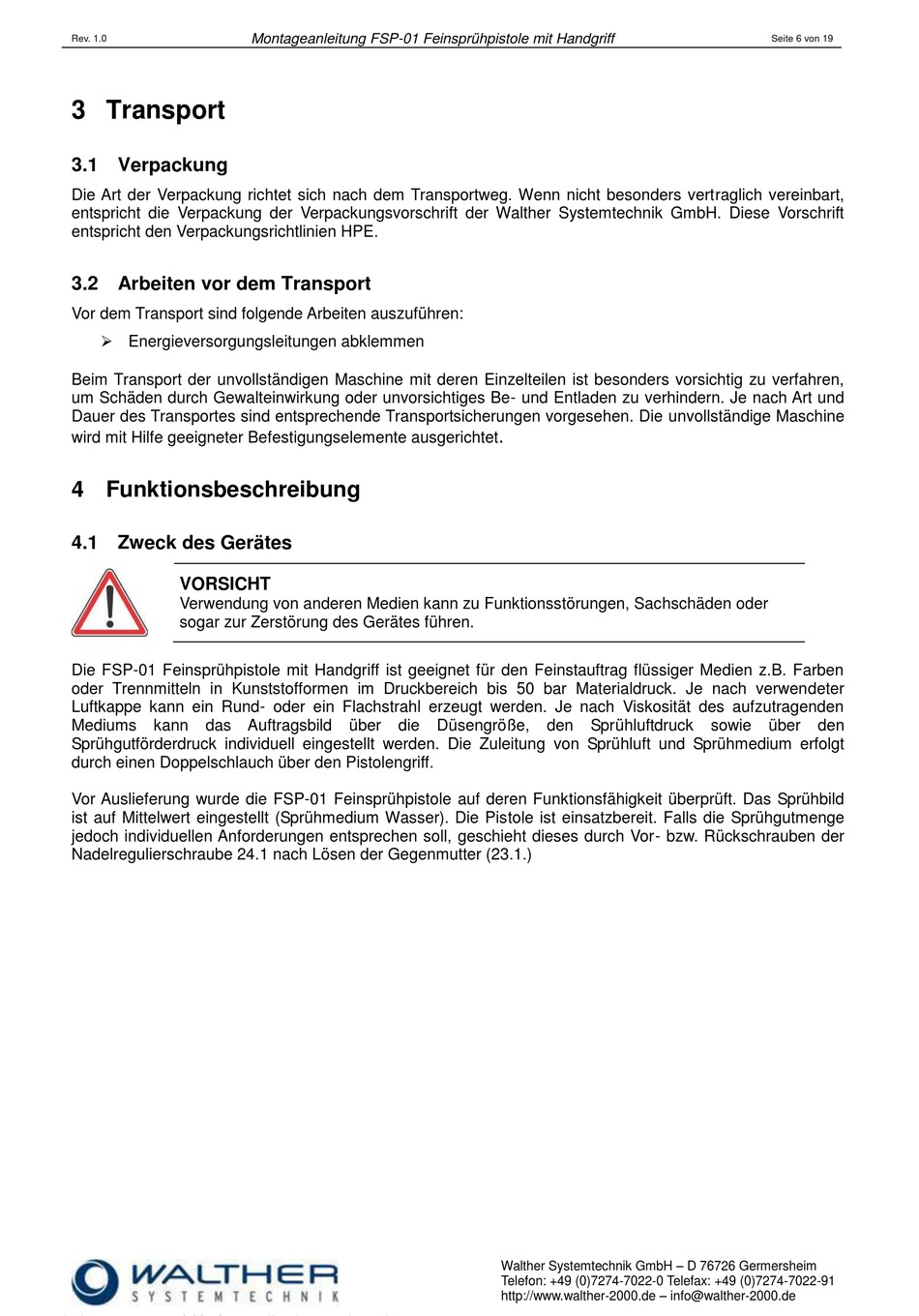

3 Transport
3.1 Verpackung
Die Art der Verpackung richtet sich nach dem Transportweg. Wenn nicht besonders vertraglich vereinbart,
entspricht die Verpackung der Verpackungsvorschrift der Walther Systemtechnik GmbH. Diese Vorschrift
entspricht den Verpackungsrichtlinien HPE.
3.2 Arbeiten vor dem Transport
Vor dem Transport sind folgende Arbeiten auszuführen:
Energieversorgungsleitungen abklemmen
Beim Transport der unvollständigen Maschine mit deren Einzelteilen ist besonders vorsichtig zu verfahren,
um Schäden durch Gewalteinwirkung oder unvorsichtiges Be- und Entladen zu verhindern. Je nach Art und
Dauer des Transportes sind entsprechende Transportsicherungen vorgesehen. Die unvollständige Maschine
wird mit Hilfe geeigneter Befestigungselemente ausgerichtet
4 Funktionsbeschreibung
4.1 Zweck des Gerätes
VORSICHT
Verwendung von anderen Medien kann zu Funktionsstörungen, Sachschäden oder
sogar zur Zerstörung des Gerätes führen.
Die FSP-01 Feinsprühpistole mit Handgriff ist geeignet für den Feinstauftrag flüssiger Medien z.B. Farben
oder Trennmitteln in Kunststofformen im Druckbereich bis 50 bar Materialdruck. Je nach verwendeter
Luftkappe kann ein Rund- oder ein Flachstrahl erzeugt werden. Je nach Viskosität des aufzutragenden
Mediums
kann
das Auftragsbild
Sprühgutförderdruck individuell eingestellt werden. Die Zuleitung von Sprühluft und Sprühmedium erfolgt
durch einen Doppelschlauch über den Pistolengriff.
Vor Auslieferung wurde die FSP-01 Feinsprühpistole auf deren Funktionsfähigkeit überprüft. Das Sprühbild
ist auf Mittelwert eingestellt (Sprühmedium Wasser). Die Pistole ist einsatzbereit. Falls die Sprühgutmenge
jedoch individuellen Anforderungen entsprechen soll, geschieht dieses durch Vor- bzw. Rückschrauben der
Nadelregulierschraube 24.1 nach Lösen der Gegenmutter (23.1.)
Montageanleitung FSP-01 Feinsprühpistole mit Handgriff
über
die
.
Düsengröße,
den
Sprühluftdruck
Walther Systemtechnik GmbH – D 76726 Germersheim
Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91
http://www.walther-2000.de – info@walther-2000.de
Seite 6 von 19
sowie
über
den
