Rev. 1.0

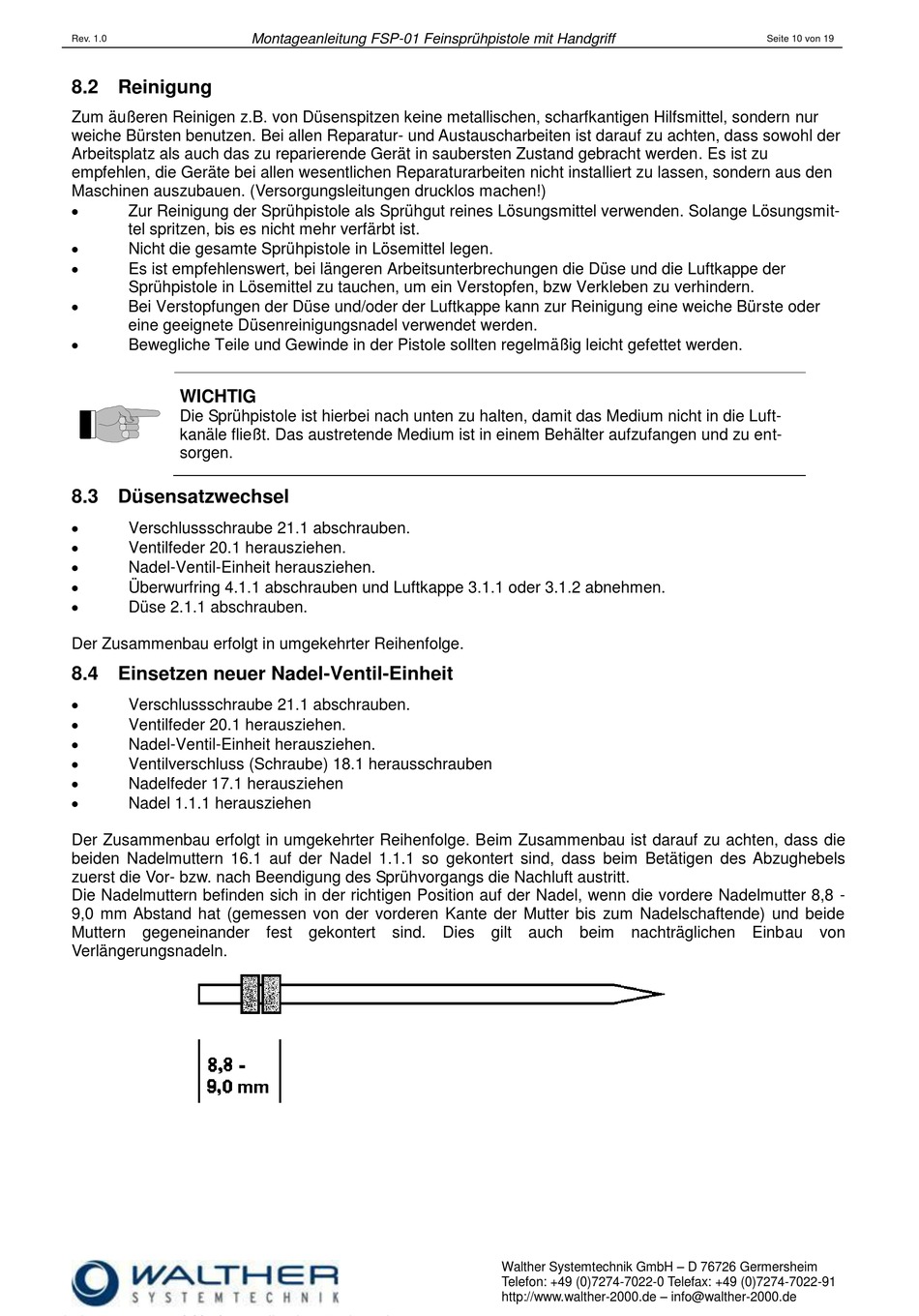

8.2 Reinigung

Zum äußeren Reinigen z.B. von Düsenspitzen keine metallischen, scharfkantigen Hilfsmittel, sondern nur
weiche Bürsten benutzen. Bei allen Reparatur- und Austauscharbeiten ist darauf zu achten, dass sowohl der
Arbeitsplatz als auch das zu reparierende Gerät in saubersten Zustand gebracht werden. Es ist zu
empfehlen, die Geräte bei allen wesentlichen Reparaturarbeiten nicht installiert zu lassen, sondern aus den
Maschinen auszubauen. (Versorgungsleitungen drucklos machen!)

Zur Reinigung der Sprühpistole als Sprühgut reines Lösungsmittel verwenden. Solange Lösungsmit-
tel spritzen, bis es nicht mehr verfärbt ist.

Nicht die gesamte Sprühpistole in Lösemittel legen.

Es ist empfehlenswert, bei längeren Arbeitsunterbrechungen die Düse und die Luftkappe der
Sprühpistole in Lösemittel zu tauchen, um ein Verstopfen, bzw Verkleben zu verhindern.

Bei Verstopfungen der Düse und/oder der Luftkappe kann zur Reinigung eine weiche Bürste oder
eine geeignete Düsenreinigungsnadel verwendet werden.

Bewegliche Teile und Gewinde in der Pistole sollten regelmäßig leicht gefettet werden.
WICHTIG
Die Sprühpistole ist hierbei nach unten zu halten, damit das Medium nicht in die Luft-
kanäle fließt. Das austretende Medium ist in einem Behälter aufzufangen und zu ent-
sorgen.
8.3 Düsensatzwechsel

Verschlussschraube 21.1 abschrauben.

Ventilfeder 20.1 herausziehen.

Nadel-Ventil-Einheit herausziehen.

Überwurfring 4.1.1 abschrauben und Luftkappe 3.1.1 oder 3.1.2 abnehmen.

Düse 2.1.1 abschrauben.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

8.4 Einsetzen neuer Nadel-Ventil-Einheit


Verschlussschraube 21.1 abschrauben.

Ventilfeder 20.1 herausziehen.

Nadel-Ventil-Einheit herausziehen.

Ventilverschluss (Schraube) 18.1 herausschrauben

Nadelfeder 17.1 herausziehen

Nadel 1.1.1 herausziehen
Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Beim Zusammenbau ist darauf zu achten, dass die
beiden Nadelmuttern 16.1 auf der Nadel 1.1.1 so gekontert sind, dass beim Betätigen des Abzughebels
zuerst die Vor- bzw. nach Beendigung des Sprühvorgangs die Nachluft austritt.
Die Nadelmuttern befinden sich in der richtigen Position auf der Nadel, wenn die vordere Nadelmutter 8,8 -
9,0 mm Abstand hat (gemessen von der vorderen Kante der Mutter bis zum Nadelschaftende) und beide
Muttern gegeneinander fest gekontert sind. Dies gilt auch beim
Verlängerungsnadeln.
Montageanleitung FSP-01 Feinsprühpistole mit Handgriff
nachträglichen Einbau von
Walther Systemtechnik GmbH – D 76726 Germersheim
Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91
http://www.walther-2000.de – info@walther-2000.de
Seite 10 von 19
