Montageanleitung
Feinsprühpistole FSP-01 mit Handgriff
Artikelnummer:

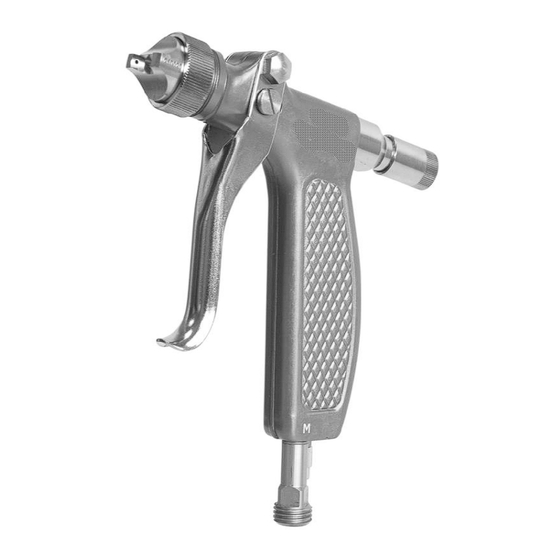

Abbildung: FSP-01 HD mit Regulierverschluss
HINWEIS
Diese Montageanleitung vor dem Auspacken und vor der Inbetriebnahme der
unvollständigen Maschine lesen und genau beachten!
Die unvollständige Maschine darf nur von Personen benutzt, gewartet und instand gesetzt
werden, die mit der Montageanleitung und den geltenden Vorschriften über
Arbeitssicherheit und Unfallverhütung vertraut sind.
Bewahren Sie diese „Originalmontageanleitung" immer an der unvollständigen Maschine auf!
Montageanleitung FSP-01 Feinsprühpistole mit Handgriff
F01-....
Die Anleitung muss stets griffbereit sein!

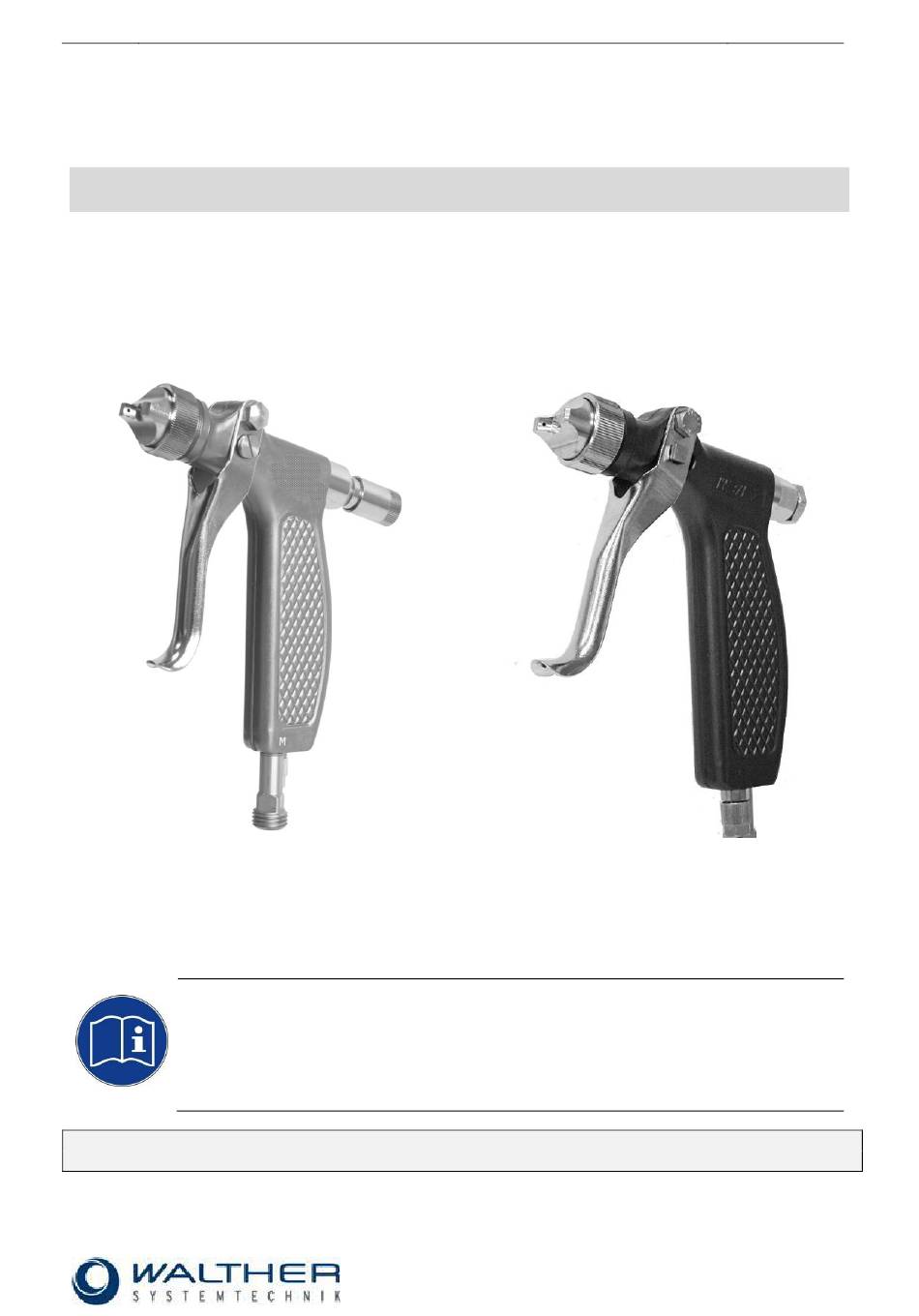

Abbildung: FSP-01 KLS und HVLP
Walther Systemtechnik GmbH – D 76726 Germersheim
Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91
http://www.walther-2000.de – info@walther-2000.de
Seite 1 von 19
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Walther Systemtechnik FSP-01 Serie
Inhaltszusammenfassung für Walther Systemtechnik FSP-01 Serie
- Seite 1 Montageanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. Bewahren Sie diese „Originalmontageanleitung“ immer an der unvollständigen Maschine auf! Die Anleitung muss stets griffbereit sein! Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de...
-
Seite 2: Inhaltsverzeichnis
................17 RSATZTEILZEICHNUNG FÜR EGULIERVERSCHLUSS 10.2.1 Ersatzteilliste für FSP-01 HD mit Regulierverschluss................18 10.2.2 Düsennadeln, Düsen und Luftkappen für FSP-01 HD mit Regulierverschluss ........19 Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 3: Eg-Einbauerklärung
Der Hersteller bzw. Bevollmächtigte verpflichtet sich, diese auf Verlangen den Marktaufsichtsbehörden zu übermitteln. Diese EG-Einbauerklärung verliert ihre Gültigkeit, wenn die unvollständige Maschine ohne Zustimmung der Walther Systemtechnik GmbH umgebaut oder verändert wird. Bevollmächtigter für die Technische Dokumentation: Stefan Hirl, Hockenheimer Straße 3, D- 76726 Germersheim Germersheim, 30.10.2015... -
Seite 4: Einleitung
Restenergien an der unvollständigen Maschine und treffen Sie hierbei entsprechende Maßnahmen bei der Einweisung des Bedienpersonals. 2.3 Garantieerklärung Gemäß den VDMA-Bedingungen garantiert die Walther Systemtechnik GmbH 12 Monate bei normalen eu- ropäischen Bedingungen auf eigen gefertigte Teile (davon ausgenommen sind Verschleißteile), ansonsten nach Herstellerangabe. -
Seite 5: Bestimmungsgemäße Verwendung
Betreiben des Gerätes mit mangelhafter Kenntnis über Bedienung, Wartung und Betreuung der An- lage. Veränderungen sowie An- und Umbauten am Gerät durchführen, die die Sicherheit beeinträchtigen könnten, ohne Genehmigung von Walther Systemtechnik GmbH. Betreiben des Gerätes bei defekten Sicherheitseinrichtungen oder nicht ordnungsgemäß angebrach- ten oder nicht funktionsfähigen Sicherheits- und Schutzvorrichtungen, ... -
Seite 6: Transport
3 Transport 3.1 Verpackung Die Art der Verpackung richtet sich nach dem Transportweg. Wenn nicht besonders vertraglich vereinbart, entspricht die Verpackung der Verpackungsvorschrift der Walther Systemtechnik GmbH. Diese Vorschrift entspricht den Verpackungsrichtlinien HPE. 3.2 Arbeiten vor dem Transport Vor dem Transport sind folgende Arbeiten auszuführen: ... -
Seite 7: Technische Daten
Geräusch begleitet werden! Gehörschutz sollte im Bedarfsfalle getragen wer- den. WARNUNG Gefahr durch brennbares gesundheitsschädliches Sprühgut. Die Sicherheitshinweise auf den Materialbehältern bzw. des Sicherheitsdatenblattes müssen beachtet werden. Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... - Seite 8 Material vornehmen. Nach Schließen der Düse Regulierschraube nicht weiter nach rechts drehen! Bei längeren Stillstandszeiten kann das Material, wenn es unter Druck steht (keine Verbindung zur Außenluft), im Ventil verbleiben. Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de...
-
Seite 9: Ausserbetriebsetzung
Lappen gereinigt werden Es ist darauf zu achten, dass keine Fasern an der Düsenspitze hängen bleiben. Danach ist durch längeres Sprühen das Ventil frei zu sprühen. Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 10: Reinigung
9,0 mm Abstand hat (gemessen von der vorderen Kante der Mutter bis zum Nadelschaftende) und beide Muttern gegeneinander fest gekontert sind. Dies gilt auch beim nachträglichen Einbau von Verlängerungsnadeln. Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 11: Ersatzteile
Dichtungsring 13.1 und/oder Ventildichtung 14.1 sind entweder verschlissen und müssen gegen neue Dich- tungen ausgetausch werden oder die Nadelmuttern 16.1 sind nicht in der erforderlichen Position gekontert (vgl. auch Abschnitt "Nadel-Ventil-Einheit"). Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 12: Sprühbilder/Fehlerarten
Starker Auftrag in der Drosseln Mitte des Sprühbildes Zu dickes Material Material verdünnen Materialzufuhr Zu wenig Material Erhöhen Gespaltenes Sprühbild Flachstrahldruck zu Rundstrahldruck hoch Erhöhen Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 13: Anhang
Montageanleitung FSP-01 Feinsprühpistole mit Handgriff Rev. 1.0 Seite 13 von 19 10 Anhang 10.1 Ersatzteilzeichnung für FSP-01 (KLS und HVLP) Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 14: Ersatzteilliste Für Fsp-01 (Kls Und Hvlp)
Hängehaken 43 x 17 x 1mm (Optional) * Artikelnummern finden Sie auf den folgenden Seiten. WICHTIG Für Ersatzteilbestellungen ist unbedingt die eingeschlagene Seriennummer anzugeben! Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 15: Düsennadeln, Düsen Und Luftkappen Für Fsp-01 (Kls)
97310108 für Düse 0,2 - 1,0mm * Luftkappen / Rundstrahl 15° KLS Zg.-Nr. Artikel-Nr. Bezeichnung 3.1.2 97310084 für Düse 0,2 - 1,0mm 3.1.2 97310085 für Düse 1,2 - 1,5mm Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 16: Düsennadeln, Düsen Und Luftkappen Für Fsp-01 (Hvlp)
* Luftkappen / Rundstrahl 15° HVLP Zg.-Nr. Artikel-Nr. Bezeichnung 3.1.2 97310270 Luftkappe, Rundstrahl HVLP, 0,2 - 0,5mm 3.1.2 97310034 Luftkappe, Rundstrahl HVLP, 0,8 - 1,0mm Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 17: Ersatzteilzeichnung Für Fsp-01 Hd Mit Regulierverschluss
Montageanleitung FSP-01 Feinsprühpistole mit Handgriff Rev. 1.0 Seite 17 von 19 10.2 Ersatzteilzeichnung für FSP-01 HD mit Regulierverschluss Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 18: Ersatzteilliste Für Fsp-01 Hd Mit Regulierverschluss
Hängehaken 43 x 17 x 1mm (Optional) * Artikelnummern finden Sie auf den folgenden Seiten. WICHTIG Für Ersatzteilbestellungen ist unbedingt die eingeschlagene Seriennummer anzugeben! Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 19: Düsennadeln, Düsen Und Luftkappen Für Fsp-01 Hd Mit Regulierverschluss
97310037 für Düse 1,2 - 1,5mm * Luftkappen / Rundstrahl 15° Zg.-Nr. Artikel-Nr. Bezeichnung 3.1.2 97310034 für Düse 0,2 - 1,0mm 3.1.2 97310035 für Düse 1,2 - 1,5mm Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de...
