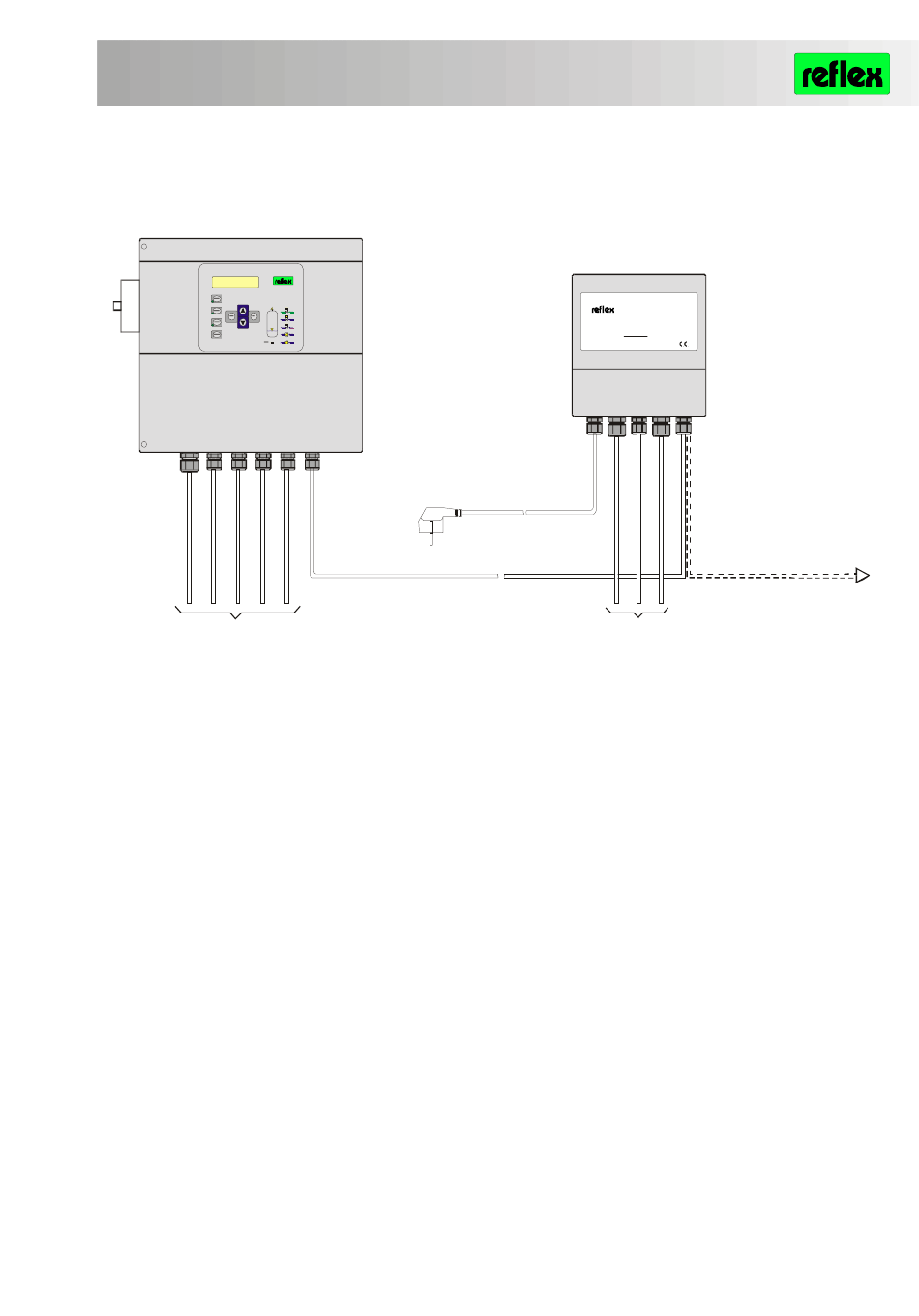

reflex Erweiterungsmodul
Anlagensteuerung
('variomat', 'gigamat', 'reflexomat', 'servitec')
Netzzuleitung
und IO-Leitungen
der Anlagensteuerung
2 Technische Daten
Umgebungsbedingungen:
Spannungsversorgung:
Ein-/Ausgänge:
Sicherung:
Schnittstelle zur Steuerung: RS485, 19,2 kBit/s, potentialfrei
Gehäuse:
Netzanschluss
RS-485-Verbindung
(max. 500m)
Betriebstemperatur -5°C .. 55°C
Lagertemperatur -40°C .. 70°C
Schutzart IP 64
230V AC, 50-60Hz (IEC 38)
6 Relaisausgänge , potentialfrei, Wechsler, 230V 50/60Hz, 4A
3 Digitaleingänge 230V AC
3 Digitaleingänge 24V DC
2 Analogausgänge jumperbar zwischen 0-10V bzw. 2-10V
0,16 A träge (primär)
Protokoll Reflex-spezifisch
Kunststoffgehäuse zur Wandmontage
Abmessungen siehe Zeichnung
Seite 2 von 16
Erweiterungsmodul
Erweiterungsmodul
Reflex Winkel ma nn Gmb H + Co. KG
German y
weitere RS485-Verbindung
möglich
(z.B. Master-Slave, Feldbus)
6 Relaisausgänge
6 Digital- Eingänge
2 Analog-Ausgänge
0-20 mA bzw. 4-20 mA
Stand: 30.11.04
