reflex Erweiterungsmodul
Zusätzlich müssen beim Anschließen eines Modus an die RS-485-Schnittstelle
der Anlagensteuerung die Abschlusswiderstände an der Anlagensteuerung
aktiviert werden (siehe Abschnitt 4.3)
Beispiele zum Aktivieren bzw. Deaktivieren von Abschlusswiderständen in
RS-485-Netzen:

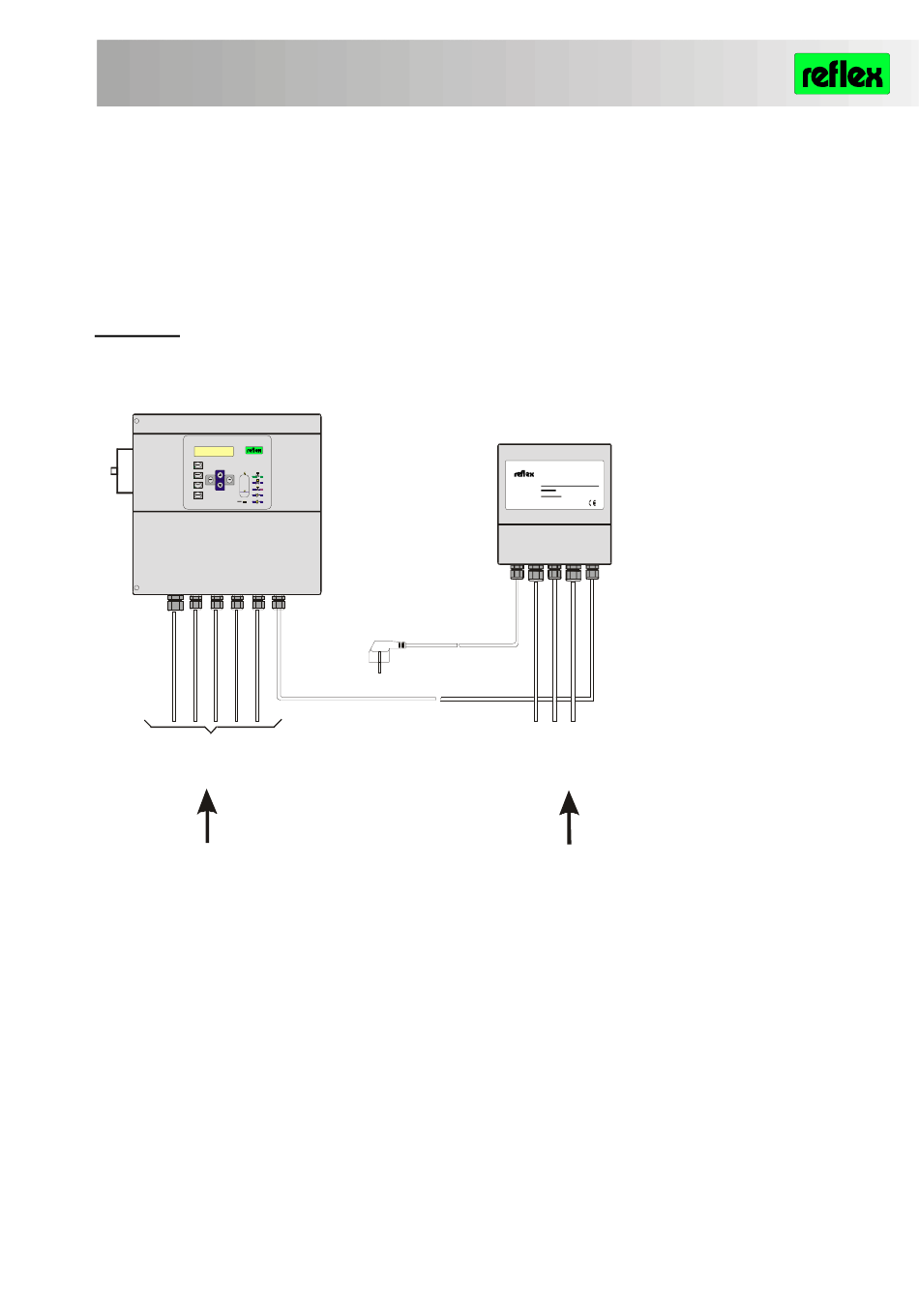

Beispiel 1:
Anlagensteuerung
('variomat', 'gigamat', 'reflexomat', 'servitec')
Netzzuleitung
und IO-Leitungen
der Anlagensteuerung
Abschlusswiderstände
der RS-485-Schnittstelle
(Jumper J3 1-2 und
Jumper J3 3-4)
Erweiterungsmodul
Netzanschluss
RS485-Verbindung
(max. 500m)
Abschlusswiderstände
aktiviert
der RS-485-Schnittstelle
(Jumper J10 und
Jumper J11)
Seite 11 von 16
Erweiterungsmodul
aktiviert
Stand: 30.11.04
