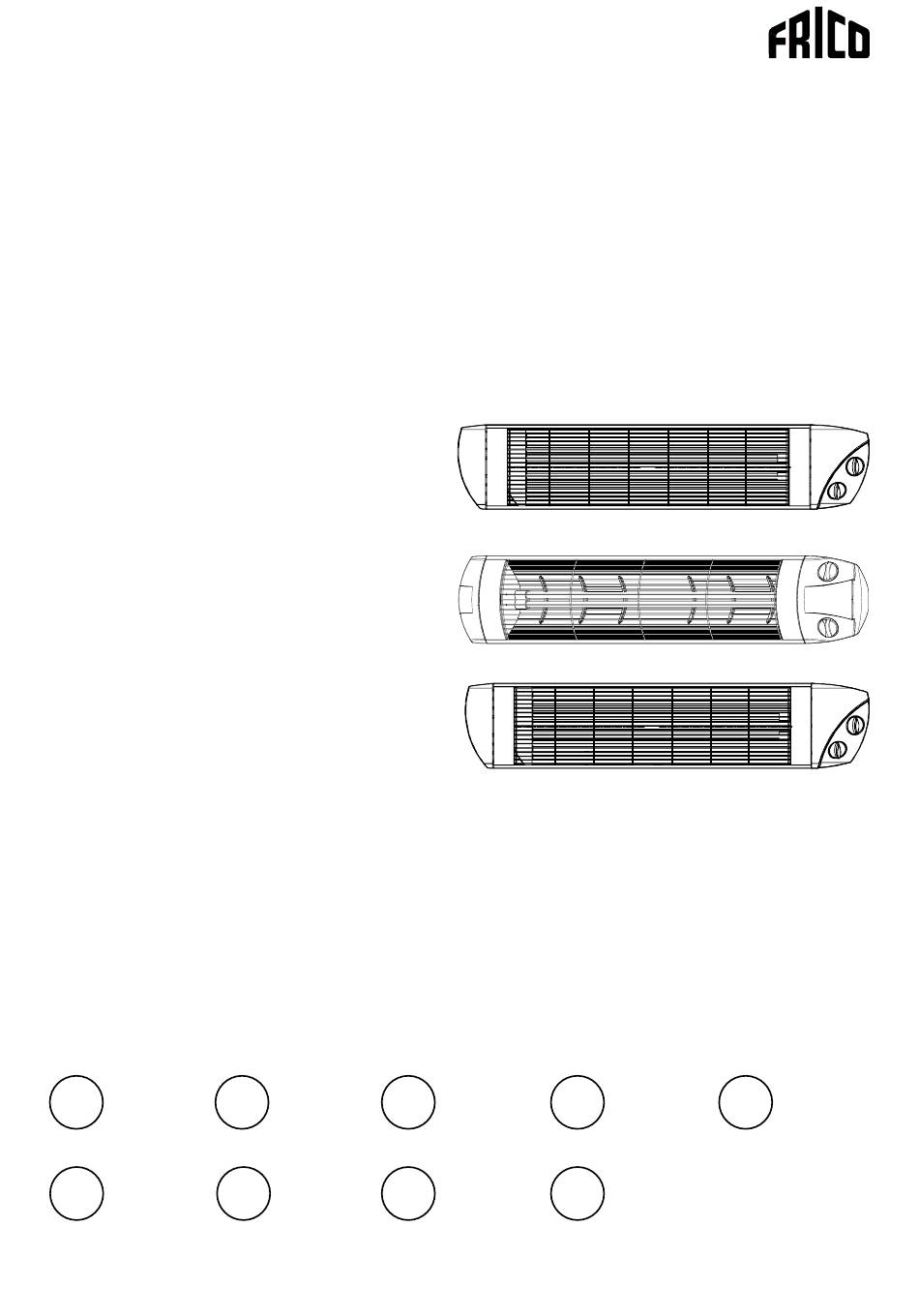

- Seite 1 ICW15-30 ICS15-30 ICB8-12 ..6 ..22 ..30 ..38 ..14 ..46 ..54 ..62 ..70...
- Seite 2 ICW/ICS/ICB ICW/ICB Type ICW15 ICW20 ICW30 1107 ICB8 ICB10 ICB12 Type ICS15 ICS20 1070 ICS30...
- Seite 3 ICW/ICS/ICB Accessories ICPP20 ICPB ICAP ICUB ICAB Type E-nr [SE] EL-nr [NO] ICPP20 L: 2 m ICPB 85 701 55 L: 1,5 m ICAP15 ICAP20 85 701 56 L: 2 m ICUB 85 701 57 ICAB 85 701 58...
- Seite 4 ICW/ICS/ICB Wiring diagrams IC ICW/ICS Output selector Thermostat Output selector Thermostat...
-
Seite 5: Technical Specifications
ICW/ICS/ICB Technical specifications Carboninfra ICW with wide heat distribution, installation height 1.8 – 2,5 m Type E-nr (SE) EL-nr (NO) Heat Voltage Amperage Max. filament Weight output temperature [°C] [kg] ICW15 85 701 50 1500 230V~ 1200 +/-100 85 701 51 2000 230V~ 1200 +/-100... - Seite 6 ICW/ICS/ICB Montage- und Betriebsanleitung Allgemeine Anweisungen Bitte lesen Sie diese Anweisungen vor der Installation und Nutzung gründlich durch. Bewahren Sie diese Anleitung zum späteren Nachschlagen gut auf. Das Produkt darf nur gemäß den Vorgaben in der Montage- und Betriebsanleitung verwendet werden. Die Garantie gilt nur, wenn das Produkt sachgemäß...
- Seite 7 ICW/ICS/ICB Regelung Bestandteile Leistungsschalter Reflektor Breiter Winkel 80° Oberes Element Doppeltes an, 50 % Leistung IR-Kohleelement Unteres Element Mittlere an, 50 % Leistung Wellenlänge Beide Elemente Lüftungskörper an, 100 % Leistung Frontgitter- Metall Thermostat Regelung Raum-Thermostat +5 – +35 °C +/- 1 °C Max.
- Seite 8 ICW/ICS/ICB Halterung Drehen in senkrechte oder waagerechte Position an der Wand oder auf dem Standfuß Schlitz für waagerechte Schlitz für Position senkrechte Position 90°-Drehung aus der Der Wärmestrahler 90°-Drehung aus waagerechten in die muss ausgeschaltet der senkrechten in senkrechte Position. und das Kabel die waagerechte Hinweis: Nur im...
- Seite 9 ICW/ICS/ICB Montage Wand- oder Deckenmontage mit Halterung 74 mm ø8 mm Schraube DIN 7505 D 5 x 60 Stecker D 8 PE 8 x 40 Wand- oder Deckenmontage mit Halterung und Aluminiumschiene ICAP Max. 250 mm Ziehen Sie nach dem Zusammenbau und der Einstellung des Abstrahlwinkels die Schrauben fest.
- Seite 10 ICW/ICS/ICB Elektrische Installation Kabel und Stecker Abdeckung muss verwendet werden. ICW/ICS15-20: 3x1,0 mm ICB8-12: 3x1,0 mm ICW/ICS30: 3x1,5 mm Darf nur durch einen qualifizierten Elektriker ausgetauscht werden. Feste Installation Bei der Installation muss ein omnipolarer Schalter mit mindestens 3 mm Kontaktabstand vorgeschaltet werden. Die Installation darf nur durch einen qualifizierten Elektriker und in Übereinstimmung mit der neuesten Ausgabe der IEE-Vorschriften durchgeführt werden.
- Seite 11 ICW/ICS/ICB Mindestabstände für Montage des ICW15-30 und ICS15-30 Wandmontage des ICW15-30 und ICS15-30 ICW/ICS15-20: min. 30 cm, Min. 10 cm ICW/ICS30: min. 50 cm Min. 40 cm Verstellbarer Min. Strahlungswinkel 50 cm min. 1,8 m Min. 1,8 m vom Boden Waagerechte Montage Senkrechte Montage Deckenmontage des ICW15-30 und ICS15-30...
- Seite 12 ICW/ICS/ICB Mindestabstand für die Montage ICB8-12 Wandmontage des ICB8-12 Min. 10 cm ICB8-12: min. 30 cm Min. 40 cm Verstellbarer Min. Strahlungswinkel 30 cm min. 0,4 m Min. 0,4 m vom Boden Waagerechte Montage Senkrechte Montage Deckenmontage des ICB8-12 Min. Verstellbarer 30 cm Strahlungswinkel...
- Seite 13 ICW/ICS/ICB Wartung Die Reflektoroberfläche ist empfindlich Hinweis! Bei Erstinbetriebnahme oder und muss sorgfältig gereinigt werden. Ein Wiederinbetriebnahme nach einem längeren verschmutzter Reflektor muss von einem Zeitraum ist es nicht ungewöhnlich, dass Spezialisten gereinigt oder ausgetauscht kurzzeitig etwas Rauch austritt und ein werden.
- Seite 14 Main offi ce Frico AB Tel: +46 31 336 86 00 Box 102 Fax: +46 31 26 28 25 SE-433 22 Partille mailbox@frico.se Sweden www.frico.se For latest updated information and information about your local contact: www.frico.se...
