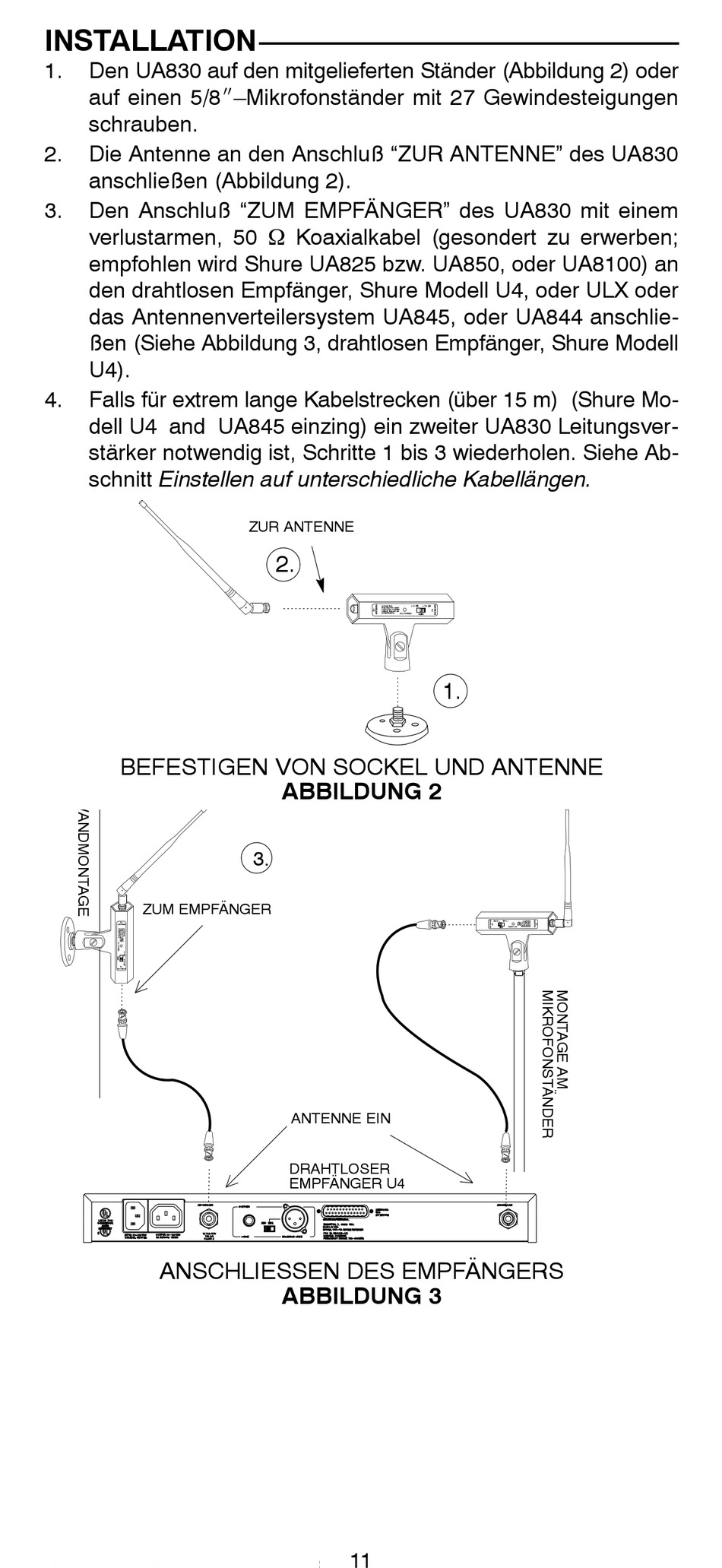

INSTALLATION

1. Den UA830 auf den mitgelieferten Ständer (Abbildung 2) oder
auf einen 5/8I–Mikrofonständer mit 27 Gewindesteigungen
schrauben.
2. Die Antenne an den Anschluß "ZUR ANTENNE" des UA830
anschließen (Abbildung 2).
3. Den Anschluß "ZUM EMPFÄNGER" des UA830 mit einem
verlustarmen, 50 W Koaxialkabel (gesondert zu erwerben;
empfohlen wird Shure UA825 bzw. UA850, oder UA8100) an
den drahtlosen Empfänger, Shure Modell U4, oder ULX oder
das Antennenverteilersystem UA845, oder UA844 anschlie-
ßen (Siehe Abbildung 3, drahtlosen Empfänger, Shure Modell
U4).
4. Falls für extrem lange Kabelstrecken (über 15 m) (Shure Mo-
dell U4 and UA845 einzing) ein zweiter UA830 Leitungsver-
stärker notwendig ist, Schritte 1 bis 3 wiederholen. Siehe Ab-
schnitt Einstellen auf unterschiedliche Kabellängen.

BEFESTIGEN VON SOCKEL UND ANTENNE

ZUM EMPFÄNGER
ANSCHLIESSEN DES EMPFÄNGERS
ZUR ANTENNE
2.
ABBILDUNG 2
3.
ANTENNE EIN
DRAHTLOSER
EMPFÄNGER U4
ABBILDUNG 3
11
1.
